Octopus 3 Eksen Dijital Pusula Sensörü

Ürün Kodu : 10.05.027.003
152,62 TL + KDV
183,14 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)

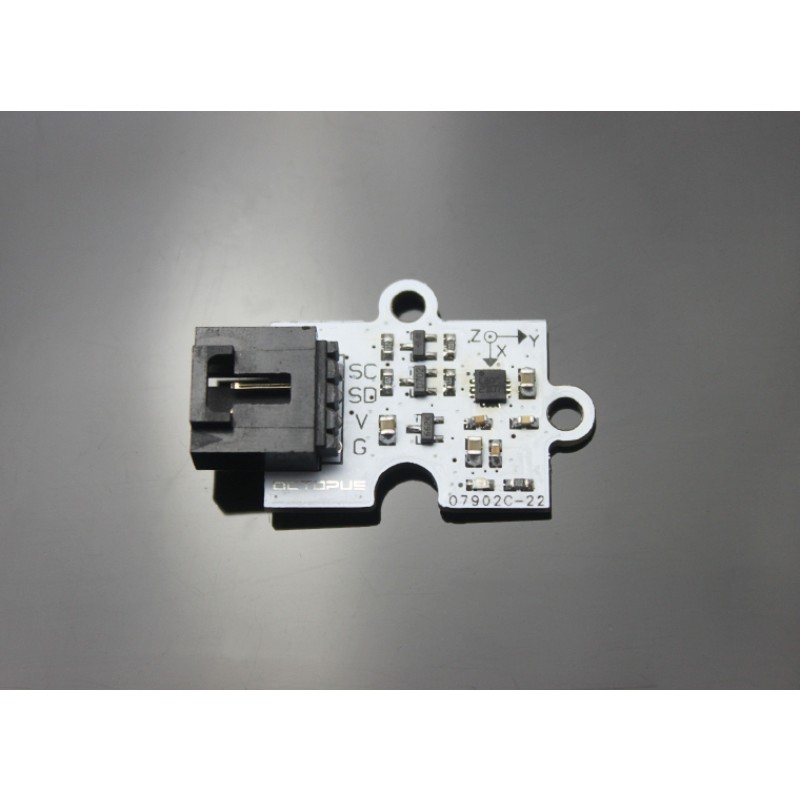

  • Octopus 3 Eksen Elektronik Pusula Sensörü



    3 eksenli dijital pusula sensörü, HMC5883L üç eksenli dijital pusula entegresi ( IC ) temelinde oluşturulmuş bir brick kartıdır. Yüzeye monteli, yüksek entegrasyona ve dijital bir arayüze sahip HMC5883L, gelişmiş, yüksek çözünürlüklü HMC118X serisi magnetorezistif bir yapı (sensör) içerir ve Honeywell'in yükselteç, otomatik degaussing sürücüsü, hassas kontrol sağlayan ofset kalibrasyonu ve basit bir I2C arayüzü içeren patentli entegre devre mimarilerini içerir. Magnetorezistif yapıda, sensöre herhangi bir manyetik alan uygulanmasıyla uygulama yönü doğrultusunda X, Y veya Z çıkışlarından ilgili olanında/olanlarında bir farksal voltaj çıkışı oluşur. Bu sensörlerde magnetorezistif yapı ince film demir-nikel rezistif-şerit şeklinde bir örüntüye (pattern) sahiptir. Manyetik alan varlığında rezistif elemanın oluşturduğu köprü devresinde oluşan değişim karşılık gelen köprü çıkışında bir voltaj oluşturur.

    3 eksenli dijital pusula sensörü cep telefonlarında, notebooklarda, tüketici elektroniğinden çeşitli aygıtlarda, oto navigasyon sistemlerinde ve kişisel navigasyon sistemlerinde kullanılabilir.

    3 eksenli dijital pusula sensör, 3 farklı modda çalışabilir:

    * Sürekli ölçüm modu: kullanıcının seçeceği bir oranda sensör sürekli ölçüm yapar ve veriyi 'data output register' adlı yazmaca yazar.
    * Tekli ölçüm modu: Varsayılan power-up modudur. bu mod içerisinde sensör tek bir ölçüm yapar ve veriyi 'data output register' adlı yazmaca yazar. Ölçüm yapılıp veri ilgili yazamaca yazıldıktan sonra sensör 'idle' moda geçer.
    * Idle mod: Bu modda içen sensör I2C bus üzerinden erişilebilir durumdadır ve yazmaçlardan (register) veriler okunabilir fakat nispeten yüksek güç tüketimine sahip olan ADC, yükselteç gibi bölümler çalışmaz

    UYGULAMA ALANLARI

    Cep telefonları
    Netbooklar
    Oto navigasyon
    Tüketici elektroniği



    ÖZET

    Besleme voltajı : 5 Vdc (Kart beslemesi, HMC5883 beslemesi 2.16V ~ 3.6V 'tur)
    Kısa tepki süresi ve yüksek hassasiyet
    Basit sürme devresi
    Uzun çalışma ömrü
    I2C haberleşme
    Yaklaşık 1.1 gauss manyetik alanla yerleşik self-test fonksiyonu
    Maximum 160 Hz çıkış oranı
    Pusula gösterim hassasiyeti 1-2 derece
    RoHS uyumlu
    Düşük interferansa sahip AMR sensörlerle (+/- 8 gauss manyetik alan içinde 5mgauss çöüzünürlük) kuplaj edilmiş 12 bit ADC
    Düşük güçle çalışabilme : 100uA
