Sensor Shield ve IO Genişletme Kartı v5.0 - Arduino Uyumlu - Klon

Sensor Shield Kartı v5.0 - Arduino Uyumlu - Klon

Arduino Sensor Shield v5, Arduino kartların kolay kullanımı sağlayan bir genişletme kartıdır. Arduino Uno, Arduino Mega ve Arduino Leonardo kartlar uyumludur.

-->Arduino Sensor Shield v5, sensörler, servo motorlar ve LCD ekranları Arduino kartlara kolayca bağlamayı ve kontrol etmeyi sağlar.

-->Arduino Sensor Shield v5 dijital IO pinleri herbir, Arduino kartınız üzerindeki herbir dijital çıkışı toprak ve besleme çıkışı ile kombine eder. V5 kartı yeni versiyondur; V4 ten farkı harici güç bağlantısını desteklemesi ve çok sayıda çevresel birimle çalışırken Arduino kartınızı fazla yüklenmekten korumasıdır!!!

-->3 uçlu erkek pin header lar üzerinden tak çalıştır şeklinde servo motorlar kontrol edilebilir ve sürülebilir, bu şekilde lehimleme ve kablo karmaşası olmadan hızlı prototipleme sağlanabilir.

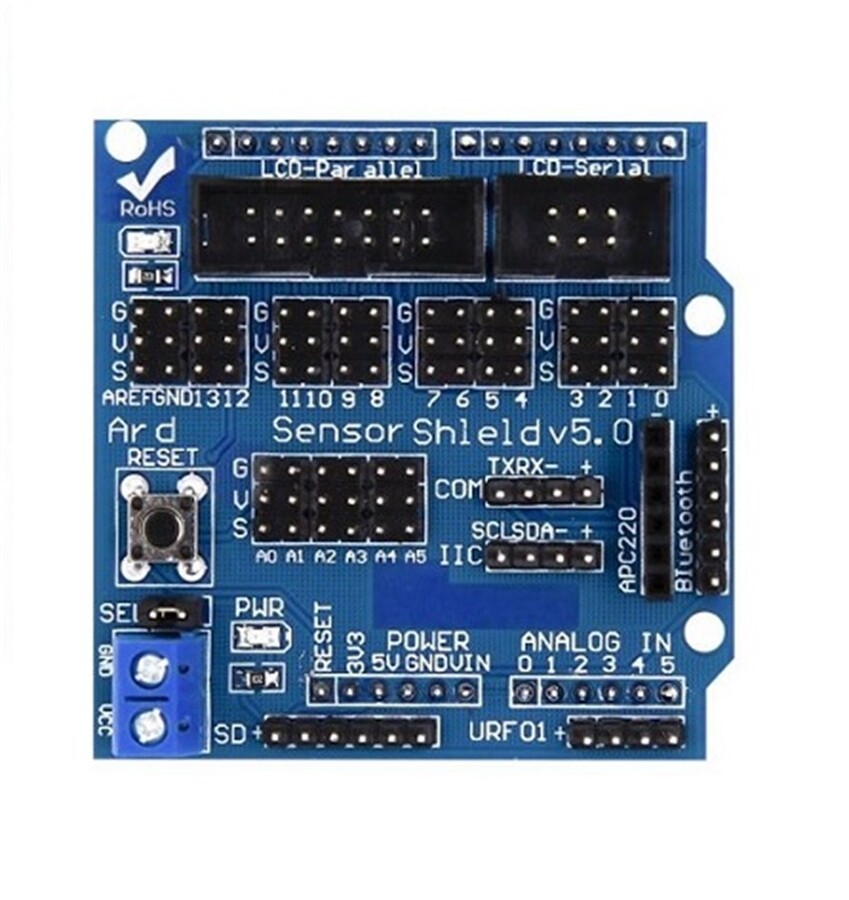

Arduino Sensör Shield V5 üstündeki portlar aşağıdaki bağlantılar için özelleştirilmiştir:

o  Harici güç:

GND = Ayrı güç kaynağı için topraklama
VCC = Ayrı güç kaynağından pozitif voltaj. Servolar için tipik olarak 5-6V, ancak sistemin gerektirdiği diğer voltajlar olabilir

o  Djital I/O arayüz

G = Toprak
V = Vcc (SEL jumper tarafından belirlenen kaynak)
0 – 13 = Dijital G/Ç pinleri D0 - D13

o Analog arayüz

3 x 6 Header

G = Toprak
V = 5V
A0-A5 = Analog girişler A0 ila A5

o  SD Kart Arayüzü

1×6 Header

VCC = 5V
GND = Ground
D11 = SPI MOSI
D10 = For use as SD card select
D12 = SPI MISO
D13 = SPI SCK

o Analog çıkışlı ulrasonik sensör bağlantısı

1x4 Header

VCC = 5V
A0 = Analog giriş 0. Dijital G/Ç olarak da kullanılabilir
A1 = Analog giriş 1. Dijital G/Ç olarak da kullanılabilir
GND = Toprak

o Bluetooth

1x6 Header

VCC = 5V
GND = Toprak
D1 = Seri Port RX hattı
D0 = Seri Port TX hattı
GND = Toprak
3V3 = Arduino 3.3V güç

o  APC220 (Kablosuz Arayüz)

1x6 Dişi header

APC220 kablosuz cihazlara arayüz oluşturmak için kullanılan RX/TX seri haberleşme bağlantısı sağlar.

GND = Toprak
VCC = 5V
N/K
D1 = Seri Port RX hattı
D0 = Seri Port TX hattı
N/C

o I2C arayüzü

1x4 header

SCL = A5 / I2C SCL
SDA = A4 / I2C SDA
"-" = Toprak
"+" = 5V

o COM

1x4 header

TX = D1 / Seri TX uç
RX = D0 / Seri RX uç
"-" = Toprak
"+" = 5V

o LCD Seri

2x3 Shrouded header

VCC = 5V
GND = Toprak
D2 – D4 = Dijital G/Ç pinleri

o LCD Paralel

2x7 Shrouded header

VCC = 5V
GND = Toprak
D2 – D13 = Dijital G/Ç pinleri
