Arduino Uyumlu Sensor Shield Kartı V4.0

Arduino Uyumlu Sensor Shield Kartı V4.0 - Uno (I2C Desteği), Mega, Leonardo

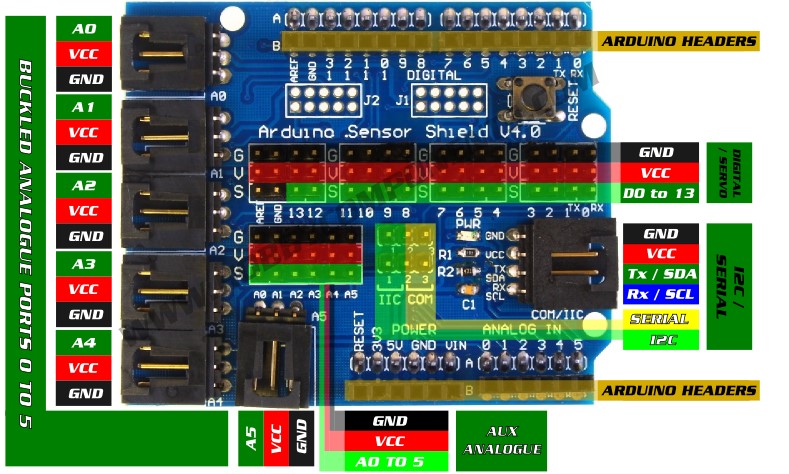

Bu shield, Uno, Leonardo ve Mega dahil olmak üzere standart header düzenini destekleyen çoğu Arduino kartı ile uyumludur. Lehimlemeye gerek kalmadan çeşitli sensör modüllerini, servoları veya I2C LCD ekranları bağlamak için uygun bir yol sağlar. Ekran aşağıdaki özelliklere sahiptir:

-  6 x Buckled 3 pinli analog konektörler, A0 ila A5, GND ve 5V Analog pinlerine bağlantı sağlar

-  1x Buckled 4 pinli seri I2C / UART arayüzü (kart üzerindeki jumperlar aracılığıyla seçilebilir) seri veya I2C sensörlere veya ekranlara uygun bağlantı sağlar.

-  VCC ve GND güç bağlantıları ile 0 ila 13 arasındaki dijital pinlere erişim sağlayan 12x Servo başlığı.

-  A0 ila A5 analog pinlerine erişim sağlayan 6x Aux başlığı

-  Seri I2C / UART jumper seçimi

-  Reset butonu

-  Ek shield kartları eklemek için standart Arduino header lar


Lütfen dikkat: I2C arayüzü sadece Uno ile uyumludur. Birden fazla servo bağlarken lütfen her servonun güç gereksinimlerini kontrol edin.
