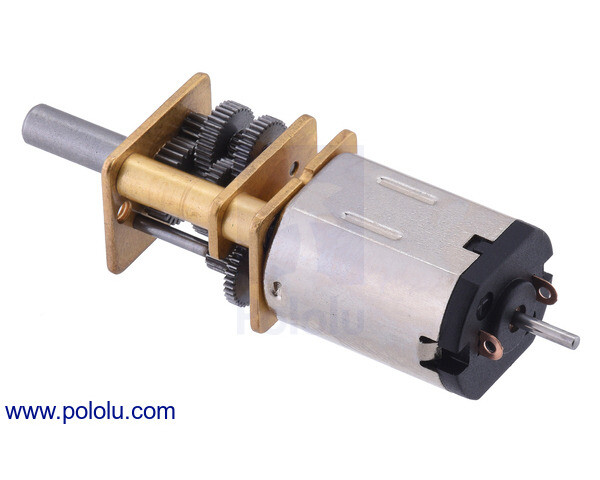

Pololu 1000:1 Micro Metal Redüktörlü DC Motor HPCB 6V - Dual Şaft PL-3080

Ürün Kodu : 03.02.076.008
988,71 TL + KDV
1.186,45 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Pololu 1000:1 Micro Metal Redüktörlü DC Motor HPCB 6V rpm - Dual Şaft PL-3080



    İncelediğiniz 6V redüktörlü motor, uzun ömürlü karbon fırçalara (HPCB) sahip bir yüksek güçlü DC motor ile 1000:1 (tam olarak 986.41:1) redüksiyon oranına sahip bir redüktör yapısından oluşmaktadır. Gövde 10mm X 12mm (kesit alanı) ölçülerine sahipken "D" şekli verilmiş redüktör şaftı 9mm uzunluğunda ve 3mm çapındadır ve boyut olarak motor N20 sınıfına girmektedir. Toplam motor uzunluğu ise 29.5 cm'dir.  Bu üründe 4.5 x 1mm boyutlarında ek bir mil çıkışı mevcuttur ve bu mile bir enkoder takılarak hız ve pozisyon geribesleme alınabilir. Ürünün stall (zorlanma) akımı 1.5A ve stall torku 11 kg.cm'dir. Yüksüz devir hızı 33rpm ve çekilen akım 150mA'dir.


    Boyut olarak bu redüktörlü motorlar Sanyo 12mm NA4S DC redüktörlü motorlara benzerdir ve bu boyutlar N20 motor olarak da isimlendirilmektedir.


    İncelediğiniz ürünün içinde bulunduğu ürün grubunun 5:1 - 1000:1 arasında değişen redüksiyon oranına sahip tipleri; 6V ve 12V (nominal gerilimde çekilen akım yarı yarıya düşer) gerilim ile çalışan tipleri; HPCB (yüksek güçlü - uzun ömürlü karbon fırça ) - HP (yüksek güç) olan tipleri mevcuttur. Ayrıca HPCB modeller, hassas metal fırçalı modellerle (precious metal brush) kıyaslandığında 0.5 mm daha kalın ve birbirlerine 1mm kadar daha yakın bakır terminalleri (aşağıda soldaki resimde sarı renkli terminaller) ile ayırt edilirler. Yine bu ürün grubuna özel motorun arkasından 4.5mm uzunluğunda ek bir mil çıkışı olan tipler mevcuttur ve bu mile bir enkoder takılarak hız ve pozisyon geribesleme alınabilir.

    5:1 'den 1000:1'e kadar tüm modeller, uygulamalardaki tork çalışma gerilimi ve akım ihtiyacına göre kolayca birbirinin yerini alabilir (1000:1 hariç).




    Ürün için robotsepeti.com'dan ulaşabileceğiniz üniversal montajlama hubı, tekerlek çeşitleri, braketler, farklı yapıda enkoderler, sürücü kartları ve benzer yapılar projelerinize işlevsellik kazandıracaktır!

    o  Tekerlek/Montaj Göbeği


    o  Braket ve Enkoder



    o  DC motor sürücüler ve akım sensörü


    UYARI: Motoru zorlamak (stall) veya aşırı yüklemek ani fonksiyon kayıplarına veya motor ömrünün önemli ölçüde kısalmasına neden olur.  Ayrıca motoru stall durumuna getirmek motor sargı ve fırçalarına termal zarar verebilir. Tavsiye edilen çalışma akımı stall (zorlanma) akımının %25'i ve daha altındaki değerlerdir.



    Ürün Özeti




     Ebat: 10 × 12 × 29.5 mm
    o  Ağırlık: 10.5 g
    o  Mil çapı: 3 mm

        Genel Özellikler

     Dişli oranı: 986.41:1
    o  Maksimum çıkış gücü : -
    o  İkincil motor şaftı: Mevcut

    o  Yüksüz çalışma hızı ( 6 voltta ): 33rpm
     Yüksüz çalışma akımı (6 Voltta): 0.15A
    o  Stall (zorlanma) akımı (6 Voltta): 1.5A
     Stall torku  (6 Voltta): 11 kg.cm

        Maksimum Verim Durumu için Motor Parametreleri

    o  Maksimum verim (6 Voltta) : %25
     Hız  : 26rpm
    o  Tork : 2.2 kg.cm
     Akım : 0.39A
    o  Çıkış gücü : 0.59W

    HPCB Redüktörlü Motor Boyutlar




    Yararlanılabilecek Kaynaklar


    Pololu Micro Metal Redüktörlü DC motorlar için DATASHEET
