Pololu 250:1 Micro Metal Redüktörlü DC Motor HPCB 12V PL-3044

Pololu 250:1, 12V, Mikro Metal Redüktörlü Motor HPCB

Bu ürün, 12V besleme ile çalışan ve uzun ömürlü karbon fırçalara (HPCB) sahip bir DC motor ile 250:1 (tam olarak 248.98:1) redüksiyon oranına sahip bir redüktör yapısından oluşmaktadır. Aynı zamanda Pololu'nun minyatür ve HP (yüksek güçlü) mikro metal motor sınıfına girmektedir . Gövde 10mm X 12mm (kesit alanı) ölçülerine sahipken "D" şekli verilmiş redüktör şaftı 9mm uzunluğunda ve 3mm çapındadır. Toplam motor uzunluğu ise 26 cm'dir. Ürünün stall (zorlanma) akımı 0.75A ve stall torku 3 kg-cm'dir.





İncelediğiniz ürünün içinde bulunduğu ürün grubunun 5:1 - 1000:1 arasında değişen redüksiyon oranına sahip tipleri; 6V ve 12V (nominal gerilimde çekilen akım yarı yarıya düşer) gerilim ile çalışan tipleri; HPCB (uzun ömürlü karbon fırça yüksek güç) - HP (yüksek güç) olan tipleri mevcuttur. Ayrıca HPCB modeller, hassas metal fırçalılarla (precious metal brush) kıyaslandığında 0.5 mm daha kalın ve birbirlerine 1mm kadar daha yakın bakır terminalleri (sarı renkli) ile ayırt edilirler (alttaki resim). Yine bu ürün grubuna özel motorun arkasından 4.5mm uzunluğunda ek bir mil çıkışı olan tipler mevcuttur ve bu mile bir enkoder takılarak hız ve pozisyon geribesleme alınabilir.

5:1 'den 1000:1'e kadar tüm modeller, uygulamalardaki tork çalışma gerilimi ve akım ihtiyacına göre kolayca birbirinin yerini alabilir (1000:1 hariç).

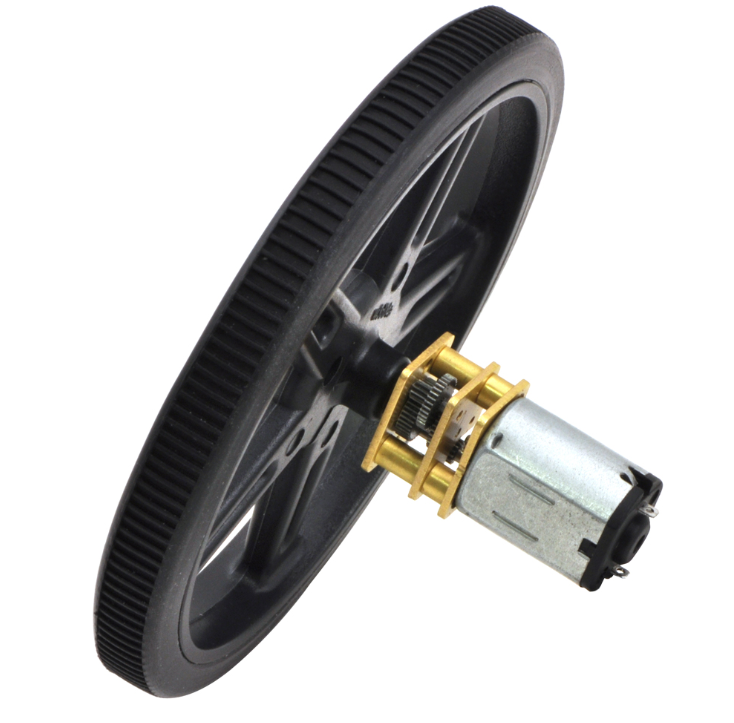

Ürün için robotsepeti.com'dan ulaşabileceğiniz üniversal montajama hubı, tekerlek çeşitleri, braketler, farklı yapıda enkoderler, sürücü kartları ve benzer yapılar projelerinize işlevsellik kazandıracaktır!

UYARI: Motoru zorlamak (stall) veya aşırı yüklemek ani fonksyion kayıplarına veya motor ömrünün önemli ölçüde kısalmasına neden olur.  Ayrıca motoru stall durumuna getirmek motor sargı ve fırçalarına termal zarar verebilir. Tavsiye edilen çalışma akımı stall (zorlanma) akımının %25'i ve daha altındaki değerlerdir.

Ürün Özeti

o  Ebat: 10 × 12 × 26 mm
o  Ağırlık: 9,5 g
o  Mil çapı: 3 mm

    Genel Özellikler

o  Dişli oranı: 248.98:1
o  Yüksüz çalışma hızı (12 Voltta) : 130 rpm
o  Yüksüz çalışma akımı (12 Voltta): 0.06A
o  Stall (zorlanma) akımı (12 Voltta): 0.75A
o  Stall torku  (12 Voltta): 3 kg.cm
o  Maksimum çıkış gücü : 1.1W
o  İkincil motor şaftı: yok
o  Uzun ömürlü karbon fırça: var
o  Pololu ürün kodu: 0.75A stall @ 12V (HPCB 12V - carbon brush)


    Maksimum Verim Durumu için Motor Parametreleri

o  Maksimum verim (12 Voltta) : %29
o  Hız  : 110rpm
o  Tork : 0.66 kg·cm
o  Akım : 0.21 A
o  Çıkış gücü : 0.72W

Yararlanılabilecek Kaynaklar

o  Datasheet
