Pololu PL-1213

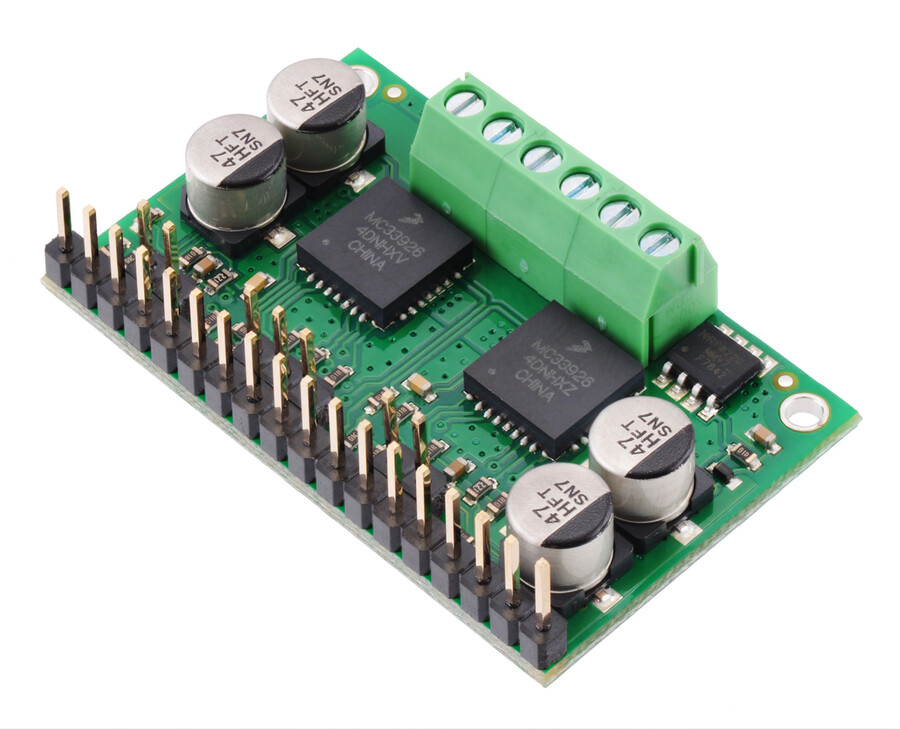

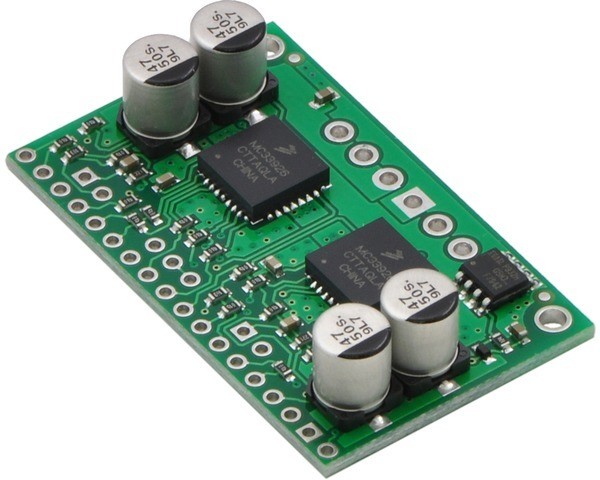

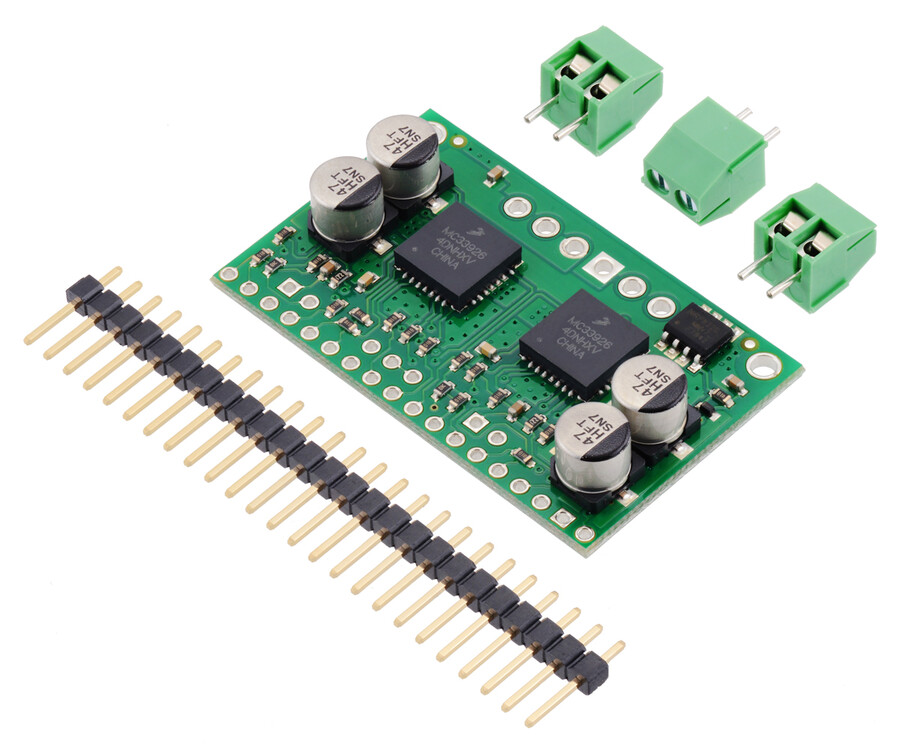

Pololu MC33926 Dual (2 Kanal) DC Motor Sürücü Kartı 2x2.5A PL-1213

Ürün Kodu : 09.01.076.009
2.463,30 TL + KDV
2.955,96 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Pololu MC33926 İki Kanal DC Motor Sürücü Kartı 2x2.5A PL-1213



    Pololu MC33926 Dual Motor Sürücü Kartı, fıraçalı DC motorları sürmek üzere monolitik H-köprü mosfet yapısında Freescale MC33926 dual motor sürücü entegresi üzerine tasarlanmıştır. Akım ve voltaj limitleri dahilinde DC servo motor sürmek içinde kullanılabilir. Pololu MC33926 motor driver,  5 V ila 28 V arasında iki DC motora kanal başına neredeyse 3 Ampere kadar sürekli akım sağlayabilir ve kanal başına 5 Ampere kadar tepe akımlarını birkaç saniye tolere edebilir. Bu özellik Pololu MC33926 kartını orta büyüklükteki endüktif yükler ve motorları kullanan diferansiyel sürücülü robotlar için bir genel amaçlı motor sürücüsü yapar.


    MC33926, 20kHz'e kadar PWM frekanslarını desteklemektedir. Bu şekilde anahtarlamadan kaynaklanan duyulabilir sesler engellenmiş olur. MC33926, her motor kanalı için akım geri besleme özelliğine de sahiptir ve her FB pininde motor akımına bağlı bir analog voltaj elde edilebilir.

    Pololu MC33926 Dual Motor Sürücü Kartı Bağlantı Şeması Pin Dizilimi ve Kartın Kullanımı



    lo



    Özet


     o  Boyut: 1,10 "x 1,8" 1
     o  Ağırlık: 0.25 oz
    Genel Özellikler:

     o  Motor sürücü entegresi: MC33926
     o  Motor kanalları: 2
     o  Minimum çalışma voltajı: 5V
     o  Maksimum çalışma voltajı: 28V
     o  Kanal başına sürekli çıkış akımı: 2.5 A
     o  Akım: 0.525 V/A
     o  Maksimum PWM frekansı: 20 kHz
     o  Minimum mantık voltajı: 2.5 V
     o  Maksimum mantık voltajı: 5.5 V
     o  Ters voltaj koruması ?: var
