Pololu 1000:1 Micro Metal Redüktörlü Motor HP 6V 31rpm PL-1595

Pololu 1000:1 Micro Metal Redüktörlü Motor HP 6V 31rpm PL-1595

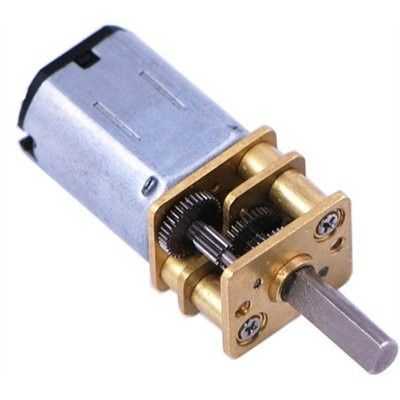

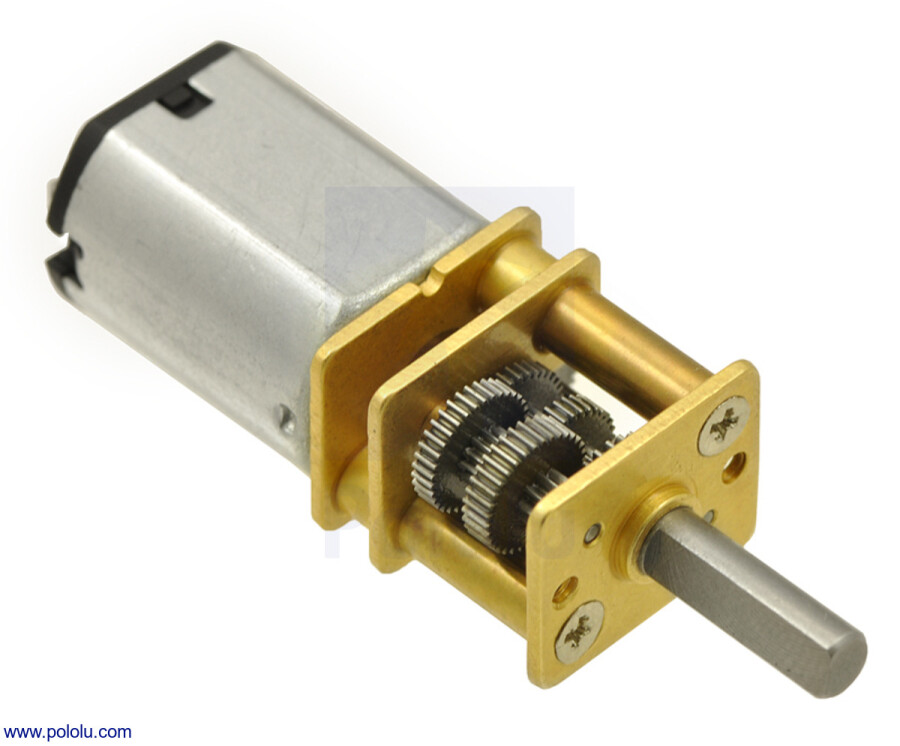

Pololu 1000:1 Micro Metal Redüktörlü Motor; 6V besleme ile çalışan yüksek güçlü ( HP ) bir minyatür DC motor ile 1000:1 (tam olarak 986.41:1) redüksiyon oranına sahip bir redüktör yapısından oluşmaktadır. 1000:1 Motor, hassas kontrol için düşük hızlarda olumlu sonuç verebilecek bir Pololu ürünüdür. Gövde kesiti 10mm X 12mm ölçülerine sahipken, "D" harfi şeklindeki kesite sahip redüktör şaftı 9mm uzunluğunda ve 3mm çapındadır.  Ürünün stall (zorlanma) akımı 1.6A ve stall torku 12 kg-cm'dir. 6v'ta yüksüz dönüş hızı 31 rpm'dir.

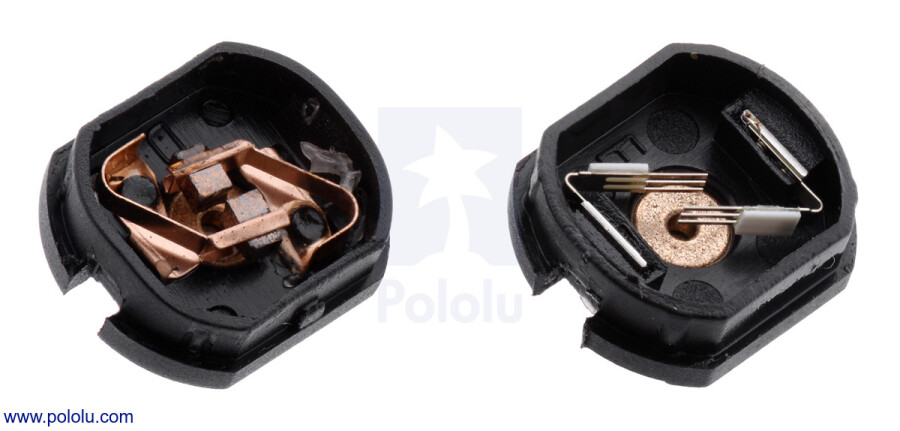

İncelediğiniz ürünün içinde bulunduğu ürün grubunun; 5:1 - 1000:1 arasında değişen redüksiyon oranına sahip tipleri; 6V ve 12V gerilim ile çalışan tipleri; HPCB (uzun ömürlü karbon fırça yüksek güç) - HP (yüksek güç) , MP (orta güçte ) ve LP ( düşük güç ) olan tipleri mevcuttur. Ayrıca HPCB modeller, hassas metal fırçalarıyla diğer micro metal motorlardan ayrılır. HPCB terminalleri diğer micro metal motorlardan 0.5 mm daha kalın ( 2mm ) ve birbirlerine 1mm kadar daha yakın ( 6mm ) bakır-sarı renkli yapıdadır (alttaki resim). HP ürünlerle HPCB ürünler teknik olarak aynıdır; HPCB'de karbon yapıda fırçalarla daha uzun motor ömrü elde edilebilir.

5:1 'den 1000:1'e kadar tüm modeller, uygulamalardaki tork çalışma gerilimi ve akım ihtiyacına göre seçildikten sonra bir revizyon gerekirse boyut olarak kolayca birbirinin yerini alabilir (1000:1 hariç).

Ürün için robotsepeti.com'dan ulaşabileceğiniz üniversal montajama hubı, tekerlek çeşitleri, braketler, farklı yapıda enkoderler, sürücü kartları ve benzer yapılar projelerinize işlevsellik kazandıracaktır!

UYARI:Motoru zorlamak (stall) veya aşırı yüklemek ani fonksyion kayıplarına veya motor ömrünün önemli ölçüde kısalmasına neden olur.  Ayrıca motoru stall durumuna getirmek motor sargı ve fırçalarına termal zarar verebilir. Tavsiye edilen çalışma akımı stall (zorlanma) akımının %25'i ve daha altındaki değerlerdir.

Ürün Özeti

o  Ebat: 10 × 12 × 29.5 mm
o  Ağırlık: 10.5 g
o  Mil çapı: 3 mm

    Genel Özellikler

o  Dişli oranı: 986.41:1
o  Yüksüz çalışma hızı (6 Voltta) : 31 rpm
o  Yüksüz çalışma akımı (6 Voltta): 0.07A
o  Stall (zorlanma) akımı (6 Voltta): 1.6A
o  Stall torku  (6 Voltta): 12 kg.cm
o  İkincil motor şaftı: yok
o  Uzun ömürlü karbon fırça: yok
o  Motor tipi: 1.6A stall @ 6V (HP 6V )


    Maksimum Verim Durumu için Motor Parametreleri

o  Maksimum verim (6 Voltta) : %28
o  Hız  : 26 rpm
o  Tork : 2.0 kg·cm
o  Akım : 0.32 A
o  Çıkış gücü : 0.53 W

Bağlantılar

Datasheet ( Micro Metal Redüktörlü Motorlar ) (2MB pdf)

Motor Çizim Dosyası ( Micro Metal Gearmotors ) (262k pdf)

3D model ( 1000:1 Micro Metal Redüktörlü Motor )
