NEMA 11 Step Motor: Bipolar, 200 Adım/Dev, 28×32mm, 3.8V, 0.67A/Faz PL-1205

Pololu Hibrit Küçük Step Motor: Bipolar, 200 Adım/Devir 28×32mm, 3.8V, 0.67 A/Faz, NEMA-11

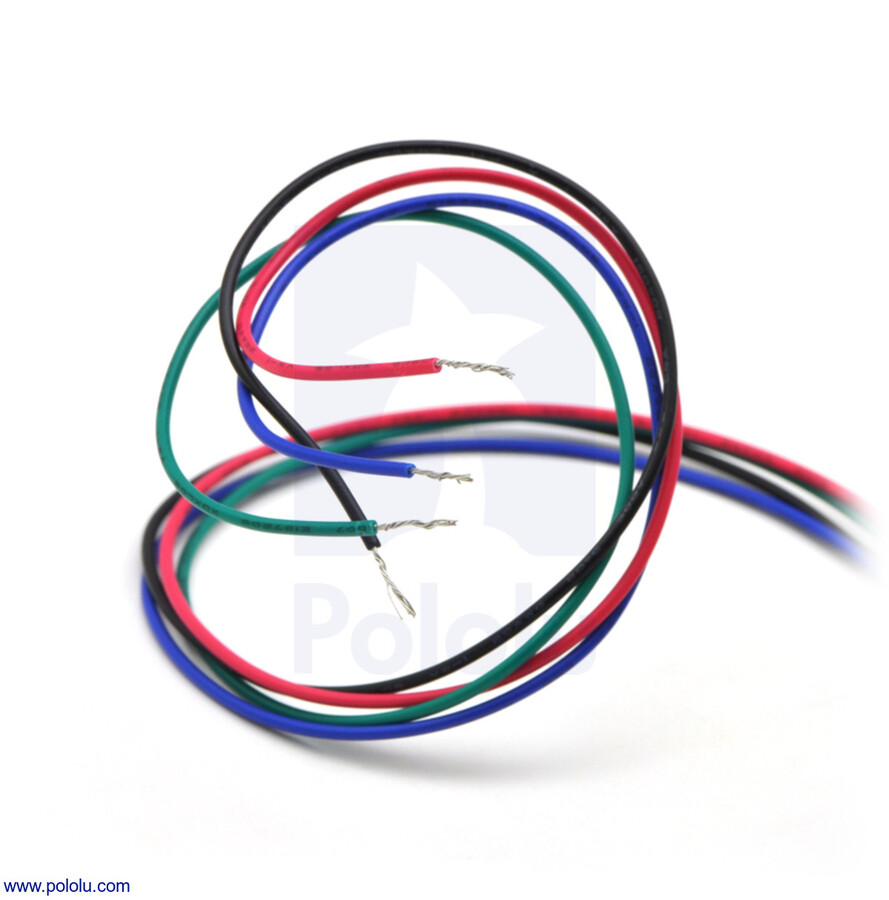

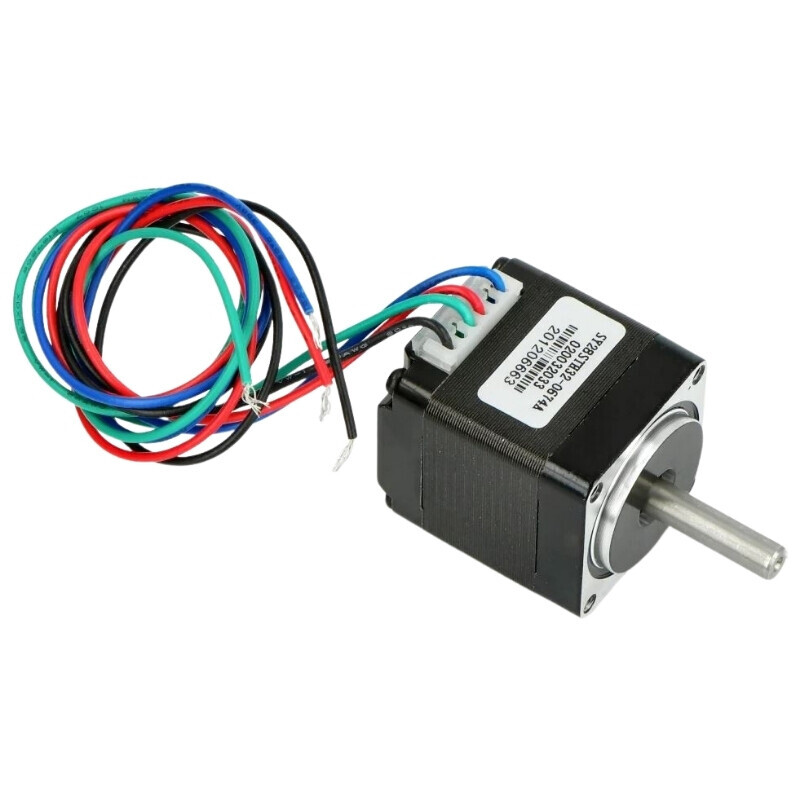

NEMA 11 boyut standartlarına uygun Pololu sürümlü SOYO küçük step motor, 200 adım/devir çözünürlükle her adımda 1.8° tarayan bir stepper motordur. Her faz 3.8V gerilimle çalışır ve 670 mA akım çeker ve motorun 600 g-cm'lik bir tutma torku üretmesini sağlar. Ürün, açık uçlarla sonlanan 4 renk kodlu kabloya sahiptir: siyah ve yeşil uçlar bir sargının iki ucu iken kırmızı ve mavi uçlar diğer sargının uçlarıdır (bu uçlar diğer tarafta motora JST-ZHR-5 konektör ile bağlanır)

Ürün bir çift H köprü sürücü ile sürülebilmektedir ancak Pololu bu motoru sürerken bipolar step motor sürücü kartlarını veya Tic serisi ürünlerini  önermektedir çünkü Tic serileri çok farklı kontrol arayüzlerine (USB, TTL serial, I²C, RC, analog voltaj ve quadrature encoder) ve USB üzerinden haberleşen bir konfigürasyon yazılımına sahiptir.

5mm montaj hub ve NEMA 11 braketlerle uyumludur!

Göbek ve kablo bağlantısı için temsili görsel!

Ürün, hareket hassasiyeti gerektiren uygulamalarda kullanılabilir:

--> Yazıcılar
--> CNC makineleri
--> 3B yazıcı / prototipleme makineleri (örneğin, RepRap)
--> Lazer kesiciler
--> Doğrusal aktüatörler
--> Sabit sürücüler

Ürün Özeti

o  Ebat: 28 mm kare × 32 mm! (NEMA 8, şaft dahil değil)
o  Ağırlık: 110 g
o  Mil çapı: 5 mm “D”
o  Devir başına adım: 200
o  Çekilen akım:  670 mA (sargı başına)
o  Çalışma gerilimi : 3.8 V
o  Direnç:  5.6 Ω (bobin başına)
o  Tutma torku: 600 g-cm
o  Endüktans:  4.2 mH (sargı başına)
o  Kablo uzunluğu: 30 cm (12 ″)
o  Kablo uç sayısı: 4

Çizim

Aşağıdaki diyagram, step motor boyutlarını mm olarak göstermektedir. Ürün boyu (uzunluk) 32 mm'dir. Çıkış mili D kesitlidir ve 20 mm uzunluğa ve 5mm çapa sahiptir. şaft üzerinde 0.5mm uzunluk düzleştirilmiştir.

Kaynaklar

Datasheet
