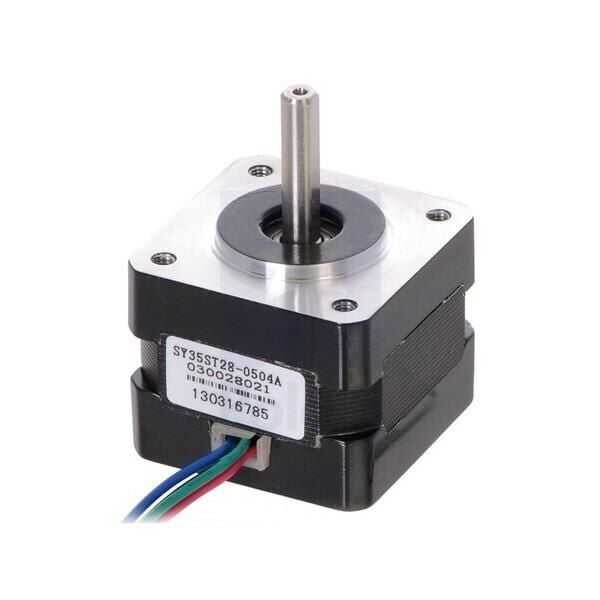

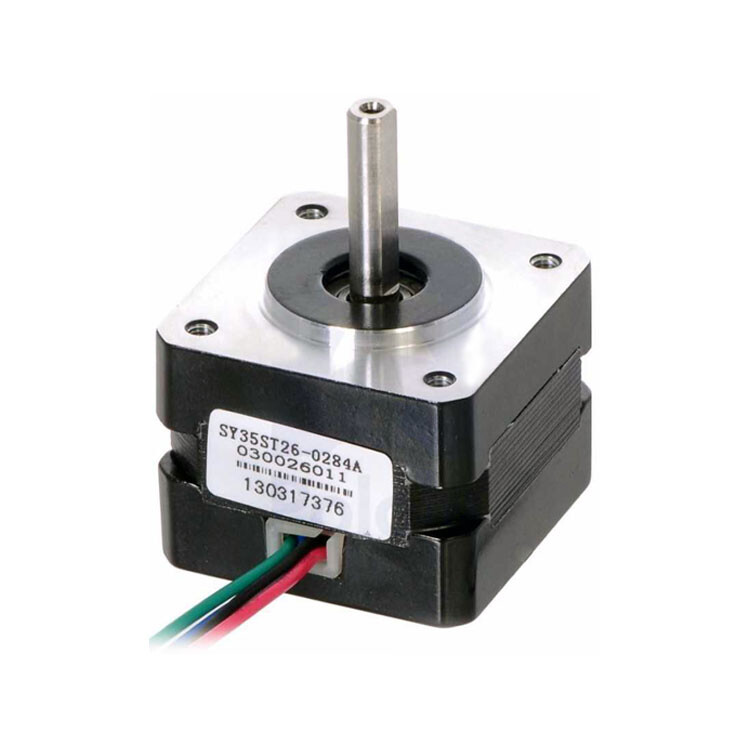

NEMA 14 Step Motor: Bipolar, 200 Adım/Devir 35×28mm, 10V, 0.5 A/Faz PL-1208

Pololu Step Motor: Bipolar, 200 Adım/Devir 35×28mm, 10V, 0.5 A/Faz NEMA-14

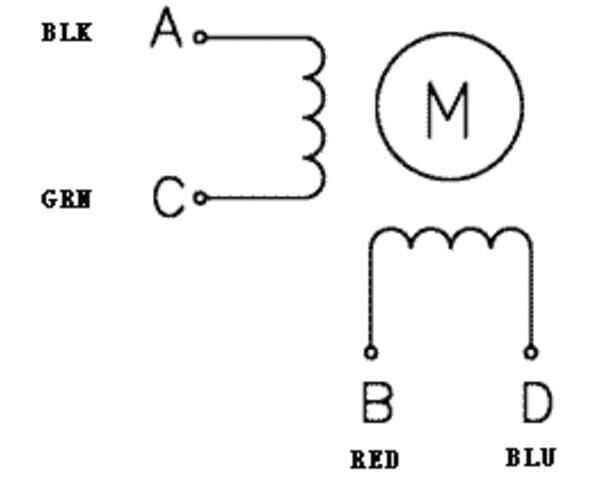

NEMA-14 boyut standartlarına uygun Pololu sürümlü SOYO step motor, 200 adım/devir çözünürlükle her adımda 1.8° tarayan yüksek torklu bir motordur. Her faz 10V gerilimle çalışır ve 500 mA akım çeker ve motorun 1 kg-cm'lik bir tutma torku üretmesini sağlar. Ürün, açık uçlarla sonlanan 4 renk kodlu kabloya sahiptir: siyah ve yeşil uçlar bir sargının iki ucu iken kırmızı ve mavi uçlar diğer sargının uçlarıdır.

Ürün bir çift H köprü sürücü ile sürülebilmektedir ancak Pololu bu motoru sürerken bipolar step motor sürücü kartlarını veya Tic serisi ürünlerini  önermektedir çünkü Tic serileri çok farklı kontrol arayüzlerine (USB, TTL serial, I²C, RC, analog voltaj ve quadrature encoder) ve USB üzerinden haberleşen bir konfigürasyon yazılımına sahiptir.

5mm montaj hub ve NEMA 14 braketlerle uyumludur!

Ürün, hareket hassasiyeti gerektiren uygulamalarda kullanılabilir:

--> Yazıcılar
--> CNC makineleri
--> 3B yazıcı / prototipleme makineleri (örneğin, RepRap)
--> Lazer kesiciler
--> Doğrusal aktüatörler
--> Sabit sürücüler

Ürün Özeti

o  Ebat: 35 mm kare × 28 mm! (NEMA 14, şaft dahil değil)
o  Ağırlık: 140 g
o  Mil çapı: 5 mm “D”
o  Devir başına adım: 200
o  Çekilen akım:  500 mA (sargı başına)
o  Çalışma gerilimi : 10 V
o  Direnç:  20 Ω (bobin başına)
o  Tutma torku: 1 kg-cm
o  Endüktans:  13.5 mH (sargı başına)
o  Kablo uzunluğu: 30 cm (12 ″)
o  Kablo uç sayısı: 4
o  İki bilyeli rulman tarafından desteklenen çıkış mili

Çizim

Aşağıdaki diyagram, step motor boyutlarını mm olarak göstermektedir. Ürün boyu (uzunluk) 28 mm'dir. Çıkış mili D kesitlidir ve 21 mm uzunluğa ve 5mm çapa sahiptir. şaft üzerinde 0.5mm uzunluk düzleştirilmiştir.

Kaynaklar

Datasheet
