NEMA 8 Step Motor: Bipolar, 200 Adım/Devir 20×30mm, 3.9V, 0.6 A/Faz PL-1204

Pololu Hibrit Küçük Step Motor: Bipolar, 200 Adım/Devir 20×30mm, 3.9V, 0.6 A/Faz NEMA-8

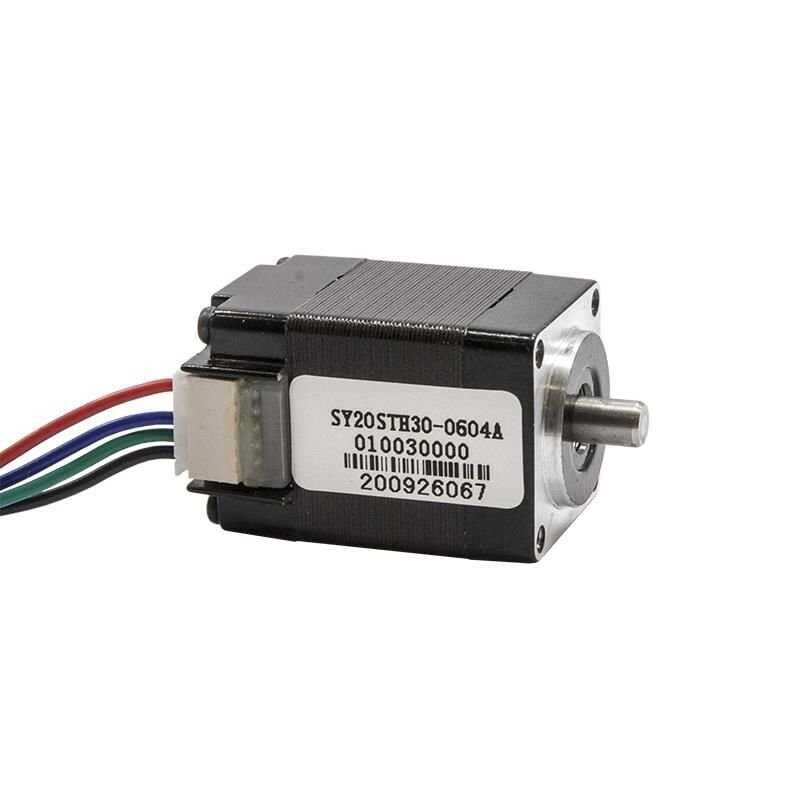

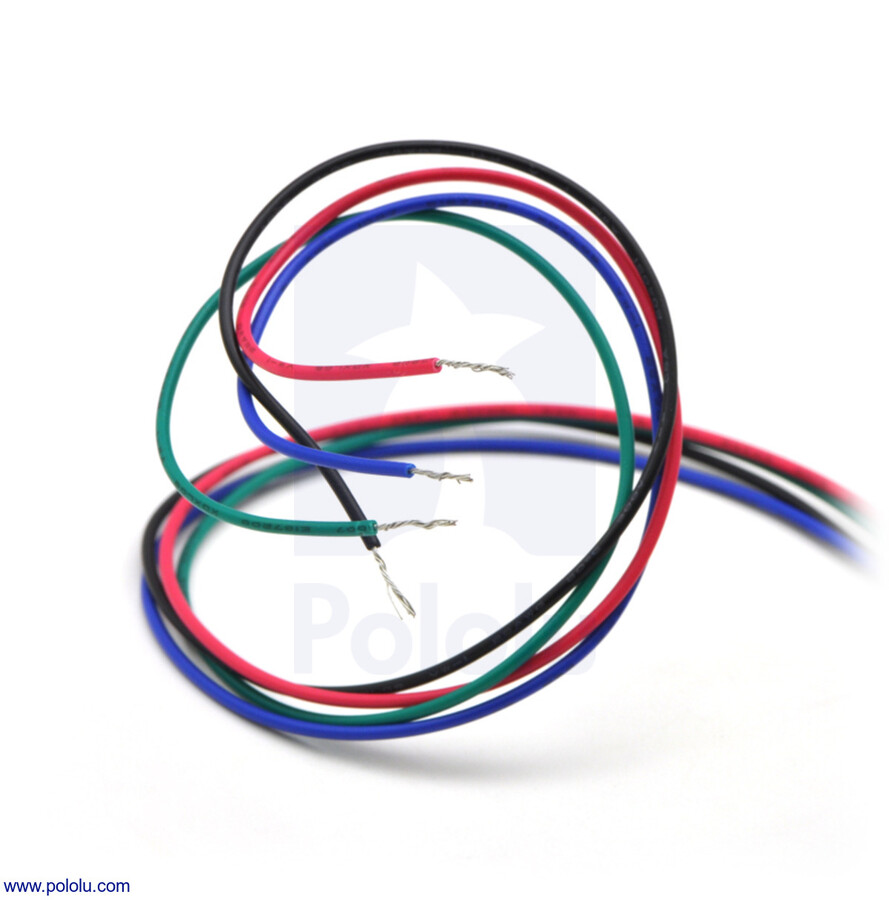

NEMA-8 boyut standartlarına uygun Pololu sürümlü SOYO küçük step motor, 200 adım/devir çözünürlükle her adımda 1.8° tarayan yüksek torklu bir motordur. Her faz 3.9V gerilimle çalışır ve 600 mA akım çeker ve motorun 180 g-cm'lik bir tutma torku üretmesini sağlar. Ürün, açık uçlarla sonlanan 4 renk kodlu kabloya sahiptir: siyah ve yeşil uçlar bir sargının iki ucu iken kırmızı ve mavi uçlar diğer sargının uçlarıdır (bu uçlar diğer tarafta motora JST-ZHR-5 konektör ile bağlanır)

Ürün bir çift H köprü sürücü ile sürülebilmektedir ancak Pololu bu motoru sürerken bipolar step motor sürücü kartlarını veya Tic serisi ürünlerini  önermektedir çünkü Tic serileri çok farklı kontrol arayüzlerine (USB, TTL serial, I²C, RC, analog voltaj ve quadrature encoder) ve USB üzerinden haberleşen bir konfigürasyon yazılımına sahiptir.

4mm montaj hub ve NEMA 8 braketlerle uyumludur!

Ürün, hareket hassasiyeti gerektiren uygulamalarda kullanılabilir:

--> Yazıcılar
--> CNC makineleri
--> 3B yazıcı / prototipleme makineleri (örneğin, RepRap)
--> Lazer kesiciler
--> Doğrusal aktüatörler
--> Sabit sürücüler

Ürün Özeti

o  Ebat: 20 mm kare × 30 mm! (NEMA 8, şaft dahil değil)
o  Ağırlık: 60 g
o  Mil çapı: 4 mm “D”
o  Devir başına adım: 200
o  Çekilen akım:  600 mA (sargı başına)
o  Çalışma gerilimi : 3.9 V
o  Direnç:  6.5 Ω (bobin başına)
o  Tutma torku: 180 g-cm
o  Endüktans:  1.7 mH (sargı başına)
o  Kablo uzunluğu: 30 cm (12 ″)
o  Kablo uç sayısı: 4

Çizim

Aşağıdaki diyagram, step motor boyutlarını mm olarak göstermektedir. Ürün boyu (uzunluk) 30 mm'dir. Çıkış mili D kesitlidir ve 15 mm uzunluğa ve 4mm çapa sahiptir. şaft üzerinde 0.5mm uzunluk düzleştirilmiştir.
