Arduino TinkerKit Mega Sensör Shield V.2

Arduino ​TinkerKit Mega Sensor Shield V.2

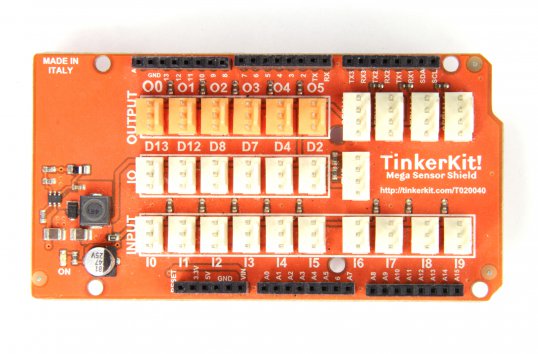

TinkerKit Mega Sensor Shield V.2, Tinkerkit sensörlerini ve aktüatörlerini breadboarda gerek kalmadan direk olarak Arduino Mega, Arduino ADK ve Arduino Mega 2560 bağlamanızı sağlar. TinkerKit Mega Sensor Shield V.2, 22 adet 3 pinli standard tinkerkit JST bağlayıcı (connector) bulunur. Bunlardan I0-I9 arası etikete sahip olanlar analog girişlerdir. O0-O5 etiketli olanlar ise Arduino geliştirme kattınızın PWM çıkışı da verebilen analog çıkışlarına bağlanmıştır. (Bunları dijital giriş olarak da ayarlamak mümkündür.)

Standart bir Arduino Mega 2560 ile ​TinkerKit Mega Sensor Shield V.2 pin eşleşmeleri şu şekildedir:

Arduino'nun 11. pini Mega Sensor Shieldın O0. pinine

Arduino'nun 10. pini Mega Sensor Shieldın O1. pinine

Arduino'nun 9. pini Mega Sensor Shieldın O2. pinine

Arduino'nun 6. pini Mega Sensor Shieldın O3. pinine

Arduino'nun 5. pini Mega Sensor Shieldın O4. pinine

Arduino'nun 3. pini Mega Sensor Shieldın O5. pinine karşılık gelmektedir.

IO pini olarak atanmış D13, D12, D8, D7, D4, D2 pinleri PWM, digitalWrite, digitalRead fonksiyonlarını gerçekleştirebilen pinlerdir. TinkerKit Mega Sensor Shield V.2 üzerindeki bu pinler Arduino Mega üzerindeki dijital 13, 12, 8, 7, 4, 2. pinlere karşılık gelir. Ayrıca kartın üzerinde çalışma durumu hakkında kullanıcıya bilgi veren yeşil bir LED vardır. TinkerKit Mega Sensor Shield V.2 üzerinde bulunan sözkonusu LED yanarken, shield enerjilenmiş ve istenen fonksiyonu yerine getirebilecek durumdadır.

4 pinli TWI soketi I2C protokolünü destekleyen cihazlarla haberleşmenizi sağlar. Soketin üzerinde 5 VDC besleme ve ground pinleri mevcuttur. TWI haberleşme kurarken Wire kütüphanesi kullanıcılara kolaylık sağlar.

4 pinli seri soket seri haberleşmeyi destekleyen diğer cihazlarla haberleşmenizi sağlar. Aynı şekilde bu sokettede 5 VDC besleme ve ground pinleri mevcuttur. Ek olarak bilgisayardan veri göndermek/almak için bu seri port elverişli değildir.

İşte Robotsepeti.com güvencesiyle kolayca ulaşabileceğiniz orjinal bir Tinkerkit ürünü! Tek yapmanız gereken projenize uygun ürünü belirlemek ve bize ulaşmak!
