DFRobot RGB Şerit LED Sürücü Shield v1.0 (Arduino Uyumlu), 12V, 72W DFR0274

DFRobot RGB Şerit LED Sürücü Shield Kartı v1.0 (Arduino Uyumlu) - 12V, 72W DFR0274

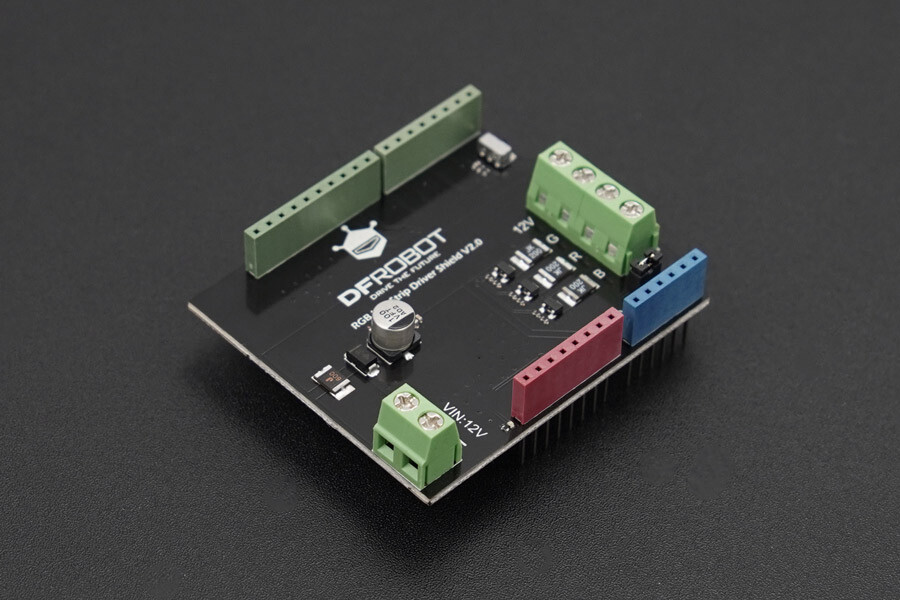

DFRobot, Arduino meraklılarının LED ışık şeritlerinin kullanımına yönelik gereksinimlerini karşılamak için özel olarak özel bir şerit LED sürücü kartı tasarlamıştır. Bu sürücü kartı, Arduino IO portunun çıkış voltajı ile LED şeridin çalışma voltajı arasındaki uyumsuzluğu gidermekle kalmaz, aynı zamanda kullanımı son derece kolay bir kablolama ve programlama deneyimi sağlayarak onu ışık etkileşimli cihazlar yapmak için ilk tercih haline getirir.

Şerit LED Sürücü Shield kartı aşağıdaki özelliklere sahiptir:

-  Her biri ayrı ayrı 12V / 2A LED şeridi besleyebilen üç yüksek kaliteli MOS sürücü. Ayrıca harici güç kaynağı 12V olduğunda, normal çalışmayı sağlamak için Arduino cihazları için sabit bir 5V güç kaynağı da sağlayabilir.

-  LED Sürücü bir kızılötesi alıcı sensörü ile birlikte gelir, böylece işinizi kızılötesi sinyaller aracılığıyla rahatça kontrol edebilir ve etkileşim oranını arttırabilirsiniz.

-  Buna ek olarak,shield kartı, çoğu standart Arduino arayüzüyle uyumlu, zayıf temas ve pin korozyonu olasılığını etkili bir şekilde azaltan ve cihazın dayanıklılığını artıran uzun bacaklı header lar kullanır.

-  Kart üzerinde, yalnızca RGB ışık şeridinin rengini kontrol etmek ve sırasıyla kızılötesi uzaktan kumanda sinyallerini almak için kullanılan üç PWM arayüzü (9, 10 ve 11) ve bir dijital arayüz (4) bulunur.

-  LED ışık şeridini ve Arduino cihazını korumak için, shield kartı üzerinde kartın maksimum akımını sınırlayabilen ve aşırı yüklenmeden zarar görmesini etkili bir şekilde önleyebilen bir sigorta mevcuttur.

ÖZET

-  Arduino Uno, Mega, Romeo, vb. ile uyumludur
-  12V RGB LED Şerit ile uyumlu (Ortak Anot)
-  Tavsiye edilen çalışma gücü: 72W (her yol için 2A)
-  Sınırlı sürüş kapasitesi: Maksimum parlaklıkta 5 metre RGB LED Şerit
-  IR uzaktan kumanda desteği
-  RGB LED Şerit sürüş pinleri:
    o D9 -> Mavi çıkış
    o D10 -> Kırmızı çıkış
    o D11 -> Yeşil çıkış
IR Alıcı
    o D4 -> IR alıcı pini

Bağlantılar
