Pololu 2515

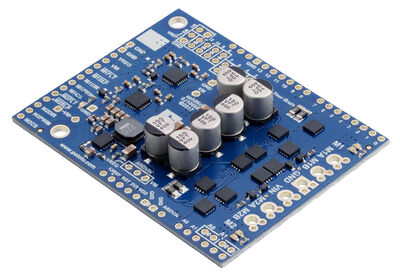

Pololu G2 18v18 HP Dual DC Motor Sürücü Shield - Arduino Uyumlu PL- 2515

Ürün Kodu : 02.07.117.019
2.257,66 TL + KDV
2.709,20 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)

  • Pololu G2 18v18 Yüksek Güçlü Dual DC Motor Sürücü Shield Kartı - Arduino Uyumlu

    Yüksek güçlü bir MOSFET H köprü Dual Fırçalı DC Motor Sürücü Shield Kartı, Arduino, Arduino Klon, A-star, Freaduino gibi Arduino benzeri kartlarla uyumlu: Pololu G2 18v18. G2 serisinden 18v18 motor sürücü kartı 6.5V - 30V arası motor besleme gerilimleri altında bir heat-sink olmadan 18A sürekli çıkış akımı sağlayabilmektedir. Pololu G2 18v18 DC motor sürücü kartı akım sens etme, akım limitleme ve daha sessiz çalışma için ultrasonik mertebede (ve daha üzeri) frekanslarda çalışabilme özellikleri sunmaktadır. Pololu G2 18v18 kartı motor sürücü devresi, sahip olduğu DC-DC konvertör ile tek bir gerilim beslemesi üzerinden (motor beslemesi) 7.5V, 1A çıkış üretebilir. Bu gerilimden örneğin Arduino kontrol kartı beslenmek istenirse çıkış gerilimi Arduino kartlar gerekli olan 5V seviyesine indirgenebilir. Diğer özellikler için Bknz ÖZET.

    pololu-g2-high-power.jpg (529 KB)G2 serisi motor sürücü shield kartının, alttaki kontrol kartı ile stackable yapıda yüksek güçlü DC motorları kontrol etmesi

    Paket İçeriği


    Not: Bu sürücüyü diğer G2 sürücülerden ayırmak için özellikler: mavi renkli PCB ve metal kılıflı kapasitörlerin üzerindeki 150 sayısı

    Arduino uyumlu G2 18v18 Dual DC Motor Sürücü Shield Kartı (ÖZET)

    o  Motor kanalları: 2
    o  Minimum çalışma voltajı: 6.5V
    o  Maksimum çalışma voltajı: 30V
    o  Kanal başına sürekli çıkış akımı: 18 A
    o  Kanal başına tepe çıkış akımı: 50A ( akım kıyma özelliği ile daha düşük değerlere ayarlanabilir)
    o  Akım sens: 0.02V/A
    o  Maksimum PWM frekansı: 100kHz
    o  Motor sürücüsü:
    o  Ağırlık: 18g
    o  Boyutlar: 2.56″ × 2.02″
    o  Koruma yapıları:
    -ters gerilim koruma
    -düşük gerilim kapatma
    -kısa devre koruma
    o  Lojik giriş gerilimleri: 1.8V, 3.3V 5V uyumlu çalışabilme
    o  Motor çıkışlarını gösteren gösterge LEDleri
    o  Yerleşik 7.5V, 1A step-down regülatör ( çıkışı 5V a ayarlanabilir )
    o  Arduino kütüphane desteği
    o  Arduino, Arduino klon, Arduino uyumlu kartlarla kullanılabilme
    o  Varsayılan pin yerleşimi Arduino uyumlama için gerekirse değiştirilebilir
    o  Arduino mikrodenetleyici kartını, motor besleme gerilimi veya yerleşik SMPS step-down regülatörden besleyebilme

    pololu-g2-18v18-guc-baglantisi.jpg (133 KB)     pololu-g2-18v18-mikrodenetleyici-baglantisi.jpg (118 KB)

    Bağlantılar

    Kullanım Kılavuzu
