Actuonix

Actuonix PQ12-100-6-R Ultra Küçük Lineer Servo Aktüatör RC & Arduino Arayüz

Ürün Kodu : 03.05.005.155
3.022,39 TL + KDV
3.626,87 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)

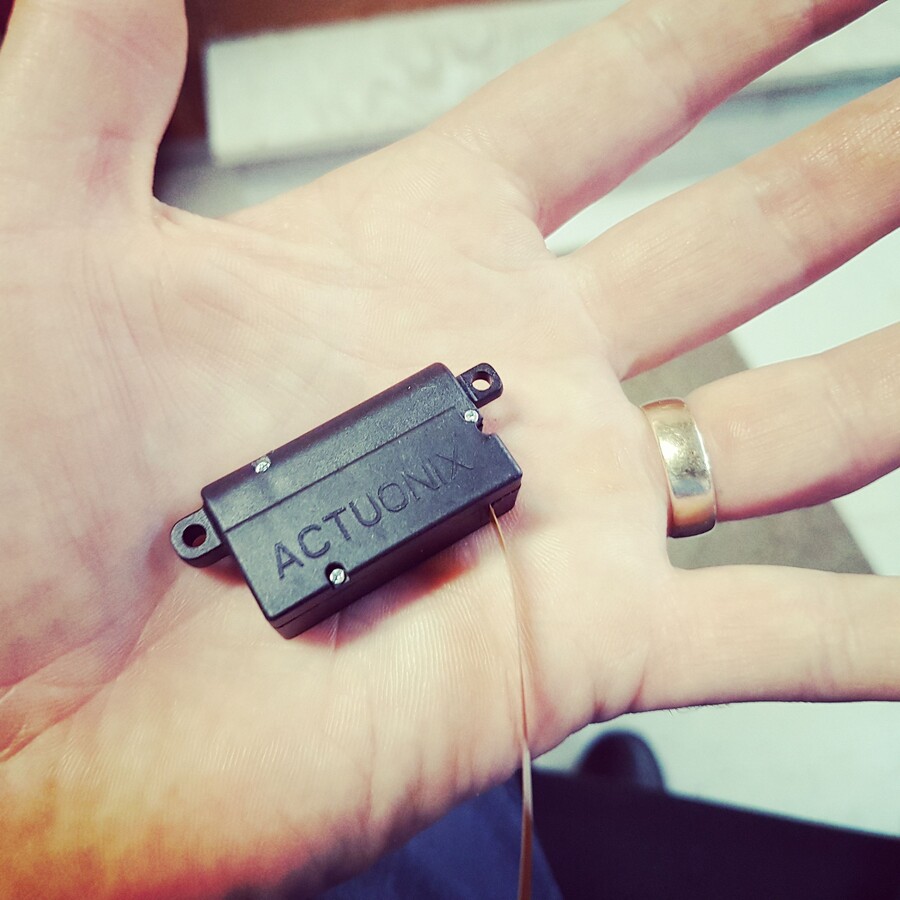

  • Actuonix PQ12 Ailesi Ultra Küçük Lineer Servo Aktüatör - Rod ( Piston ) Yapılı RC Arayüzlü ( -R ), 6V, 20mm-strok, 100:1, 21 gram


    Actuonix PQ12 Ailesi, Actuonix lineer aktüatörlerin (linear actuator) en küçükleridir ve sadece 21g ağırlığındadır. Sahip olduğu ultra küçük boyutlarıyla medikal ekipmanlar, havacılıkla ilgili cihazlar, özel endüstriyel uygulamalar, hobi ve robotik uygulamalarda t tercih edilmektedir! Actuonix Motion Devices ürünleri, kaliteli ve uzun ömürlü olmalarıyla birçok OEM üreticinin güvendiği doğrusal aktüatör / motor ürünleridir.

    PQ12-R serisi ürün özellikleri ve yapısal özellikleri :

    i)

      o  strok boyu: 20mm

      o  redüksiyon oranı seçenekleri: 30:1 , 63:1 ve 100:1

      o  çalışma gerilimi: 6V olmak üzere toplam 3 çeşit -R serisi ürün mevcuttur!

    ii)

    PQ12-R doğrusal servo motorlar, rotary servolarla birebir değişim sağlayabilirler; rotary servolardan farkları lineer hareket üretmeleridir. Bir RC receiver, Arduino mikrodenetleyici veya VEX mikrodenetleyici tarafından servo sürme işlemi yapılabilir.

    iii)

    PQ12-R servo aktüatör, 3 terminalli standart servo konnektörüne sahiptir: GND, PWR ve Kontrol

    iv)

    PQ12 Ailesi tüm motorlar montajlama kiti ile birlikte gönderilmektedir.

    Flex sensör ve Arduino ile PQ12-R Kontrolü


    PQ12-R Lineer Aktüatör Çeşitleri


    Bu ürün PQ12-100-6-R :

     PQ12-100-6-R
    PQ12 100 6 R
    Rod Tipinde, ultra küçük ve sadece 15g

    100:1 redüksiyon oranına sahip

     6V Nominal gerilim ile çalışan Kontrol: RC Hobi servo ve Arduino arayüze sahip



    Diğer Seçenekler

    Redüksiyon oranı
    30:1 63:1 100:1
    Çalışma
    Voltajı
    6V


    PQ12-R Lineer Aktuatör Ailesi Özellikleri ( ÖZET )


    Redüksiyon Oranı Opsiyonları 30:1 63:1 100:1
    Tepe Güç Noktası 15N @ 15mm/s 30N @ 8mm/s 40N @ 6mm/s
    Tepe verimlilik noktası 8N @ 20mm/s 12N @ 12mm/s 20N @ 8mm/s
    Maksimum Hız (yüksüz) 28 mm/s 15 mm/s 10 mm/s
    Maksimum Kuvvet 18N 45N 50N
    Maksimum Yanal Kuvvet 5N 10N 10N
    Tersine sürme Kuvveti 9N 25N 35N
    Strok Opsiyonları 20mm
    Voltaj Opsiyonları 6V / 12V
    Stall akımı 550mA / 210mA
    Çalışma Sıcaklığı –10°C to +50°C
    Kütle 21g
    Tekrarlanabilirlik ±0.1
    Mekanik Backlash 0.25mm
    Gürültü 55dB ( 45cm de )
    IP koruma sınıfı IP-54
    Feedback Pot ( -P ) 5kΩ±%50
    Maksimum Sızıntı Akımı  8uA
    Maksimum duty cycle %20



    Çizim




    Bağlantılar



    PQ12 Serisi Aktüatör Datasheet: PQ12 Datasheet
    PQ12 Serisi 3D Model: PQ12 3D Model
