Actuonix P16-S Serisi Premium Mikro Lineer Aktüatör - Limit switchli ( -S ), Rod ( Piston ) Tipli, 200mm-Strok, 256:1, 12V

P16-S Serisi Lineer Aktüatörler, Actuonix'in yeni nesil ve limit switch hareket kontolüne sahip doğrusal eyleyici ( linear actuator ) serisidir. P16 ailesi ürünler, L12 ve L16 serisi benzer sınıftaki lineer aktüatörlere göre, daha uzun ömürlü, daha güçlü ve daha hızlı itme çekme hareketi gerçekleştirebilen markanın premium lineer motorlarıdır. Bununla birlikte 4 ayrı strok boyu için ürün ağılıkları 95g -140g arasında değişir ve daha büyük motor, daha hızlı hareket kabiliyeti ve daha ağır yükleri hareket ettirebilme gücü ile robotik, akıllı mobilyalar, oyuncaklar, tüketici elektroniği gibi projelerde elektrikli piston görevi görebilir.

(Görsel: P16-s aktüatörlerle L16-s, L12-s, PQ12-s ürünlerin boyut karşılaştırması)

P16-S serisi ürünlerin yapısal ve fonksiyonel özellikleri:

Strok boyu: 50mm, 100mm, 150mm or 200mm

Redüksiyon oranları: 22:1[ 50N ], 64:1[ 90N ], 256:1[ 3000N ],

Voltaj: 12V (tek tip) olmak üzere 12 çeşit P16-S ürünü bulunmaktadır!

ii)

Actuonix P16-S aktuatörleri elle kontrol edilen uygualamalar ve basit 2 pozisyonlu otomasyon sistemlerinde kullanılır. Aktuatör, stroke hareket mesafesine 0.5mm kalana kadar hareket edebilir; bu mesafeye ulaştığında ise limit anahtar servo hareketini durdurur. Dahili diyotlar ters öngerilim oluşumunu önler. Limit anahtarların hareketi hangi noktada durduracağı fabrikada ayarlanmıştır. Aktüatörün gücü kesildiğinde motor şaftı konumunu koruyacaktır ancak bunun için gerekli koşul şafta uygulanan kuvvetin tersine sürme kuvvetini aşmamasıdır. Aktüatörü birkaç saniyeden fazla veya birden fazla kez stall durumunda kullanmak ürün ömrünü kısaltacaktır.

iii)

Actuonix P16-S serisi aktuatörler LAC kartı ile birlikte kullanılamaz.

iv)

Konnektör uçları:

o Aktuatör Motor Gücü (+12V)

o Aktuatör Motor Gücü (toprak)

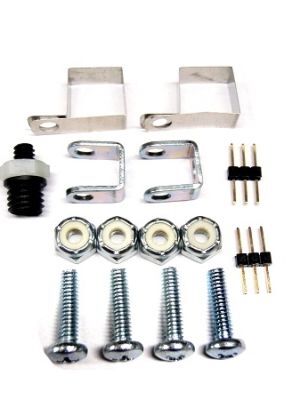

Tüm Actuonix aktüatörler montaj kiti ile birlikte gönderilmektedir.

P16-S Lineer Aktüatör Çeşitleri

Bu ürün P16-200-64-12-S :

P16-200-256-12-S
P16	200	256	12	S
Rod Tipinde (en güçlü ve hızlı aktüatör ailesi)	200mm strok boyuna sahip	256:1 redüksiyon oranına sahip	12V Nominal gerilim ile çalışan	Kontrol: limit anahtar (limit switch) ile sağlanmakta

Diğer Seçenekler

		Redüksiyon oranı
		22:1	64:1	256:1
Strok	50mm	√	√	√
	100mm	√	√	√
	150mm	√	√	√
	200mm	√	√	√

P16-S Lineer Aktuatör Ailesi Özellikleri ( ÖZET )

Redüksiyon Oranı	22:1		64:1	256:1
Tepe Güç Noktası	40N @ 26mm/s		80N @ 9mm/s	250N @ 2.5mm/s
Tepe verimlilik noktası	25N @ 34mm/s		40N @ 14mm/s	150N @ 3.4mm/s
Maksimum Hız (yüksüz)	46 mm/s		18 mm/s	4.8 mm/s
Maksimum Kuvvet	50N		90N	300N
Tersine sürme Kuvveti	75N		200N	>500N
Strok Opsiyonları	50mm	100mm	200mm	300mm
Ağırlık	95g	110g	125g	140g
Tekrarlanabilirlik (P & LAC)	±0.3mm	±0.4mm	±0.6mm	±0.8mm
Maksimum Yanal Kuvvet	20N	15N	10N	4N
Kapalı uzunluk	97mm	147mm	197mm	247mm
FeedBack Pot	6kΩ/mm ± 50%	11kΩ/mm ± 50%	20kΩ/mm ± 50%	23kΩ/mm ± 50%
Feedback Doğrusallığı	%2'den küçük
Voltaj Opsiyonları	12V Nominal ( 0-15Vdc )
Stall akımı	1000mA @ 12V
Çalışma Sıcaklığı	–10°C to +50°C
Maksimum duty cycle	%20
Gürültü	62dB ( 45cm'den )
IP koruma sınıfı	IP-54
Mekanik Backlash	0.3mm
Maksimum Statik Kuvvet	500N
Maksimum Sızıntı Akımı ( -S )	8uA
