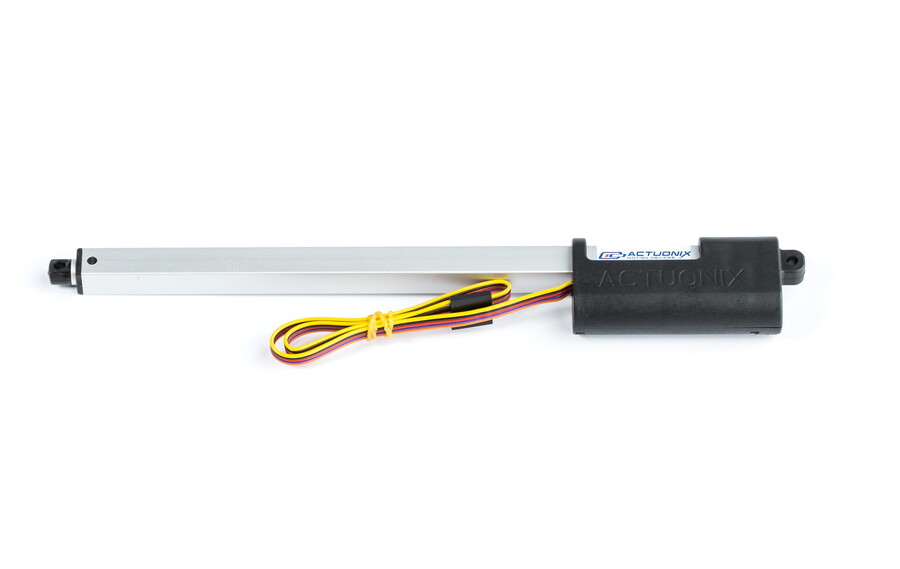

Actuonix P16-200-256-12-P, Premium Lineer Aktüatör, Pozisyon Geri Beslemeli

Actuonix P16-P Premium (Yüksek Güçlü & Hızlı) Lineer Aktüatör - Pozisyon Geri Beslemeli, Rod ( Piston ) Tipli, 200mm Strok, 256:1, 12V

P16-P Serisi Lineer Aktüatörler, Actuonix'in yeni nesil doğrusal aktüatörleridir (linear actuator) ve yerleşik bir potansiyometre ile analog pozisyon geri besleme sinyali üretmektedir.

P16 ailesi ürünler, L12 ve L16 ailelerinde benzer serilerdeki lineer aktüatörlere göre, daha uzun ömürlü, daha güçlü ve daha hızlı itme çekme hareketi gerçekleştirebilen markanın premium lineer motorlarıdır. Bununla birlikte 4 ayrı strok boyu için ürün ağırlıkları 95g -140g arasında değişir ve daha büyük motor, daha hızlı hareket kabiliyeti ve daha ağır yükleri hareket ettirebilme gücü ile robotik, akıllı mobilyalar, oyuncaklar, tüketici elektroniği gibi ürünlerinde elektrikli piston görevi görebilir.

(Görsel: P16-s aktüatörlerle L16-s, L12-s, PQ12-s ürünlerin boyut karşılaştırması, P16-s ve P16-p ürünler aynı boyutlardadır)

P16-P serisi ürünlerin yapısal ve fonksiyonel özellikleri:

i)

 Strok boyu: 50mm, 100mm, 150mm or 200mm

 Redüksiyon oranları: 22:1[ 50N ], 64:1[ 90N ], 256:1[ 3000N ],

 Voltaj: 12V (tek tip)  olmak üzere 12 çeşit P16-P ürünü bulunmaktadır!

ii)

Actuonix P16-P aktüatörler, bir limit switch veya yerleşik mikrodenetleyic içermez. Aktüatör position feedback sinyali, Arduino gibi bir mikrodenetleyici veya -P serileri için üretilmiş LAC aktüatör kontrol kartı ile değerlendirilebilir. LAC kartı P16’dan pozisyon sinyalini okur, giriş kontrol sinyaliyle karşılaştırır sonra da yerleşik H-köprü devresi yoluyla aktuatöre hareket etmesi için komut yollar.

LAC kartı ile kullanımda bilgisayar üzerinden USB bağlantı desteğinin yanında hız ve pozisyon uyarlama, hassasiyet uyarlama end-limit (hareket uç noktası) uyarlama imkanı sağlar.

iii)

Actuonix P16-P serisi aktuatörleri kontrol etmek oldukça kolaydır. Motor bağlantısı 5 uca sahip bir konektör vasıtasıyla olur.  LAC karta özel konfigürasyon yazılımı üzerinden; analog 0-5V, 4-20mA, veya sayısal 0-5v PWM veyahut da 1-2 ms standart RC servo kontrol arayüzlerine sahip olursunuz (L12-I serisi gibi). Bu şekilde, P-16-P aktüatör bir Lineer servo veya endüstriyel aktüatör özelliği kazanmış olur!!!

iv)

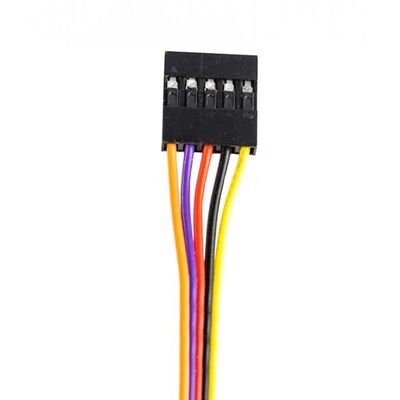

Kablo uçları:

  o Geri besleme potansiyometresi negatif referans ucu (turuncu)
  o Geri besleme potansiyometresi orta ucu (mor)
  o Aktuatör Motor Gücü (+12V)
  o Aktuatör Motor Gücü (toprak)
  o Geri besleme potansiyometresi pozitif referans ucu (rail)

Aktuatör hareket (stroke) pozisyonu 1 ve 5 (nolu) uçlarda herhangi bir kararlı, düşük ve yüksek referans voltajı sağlayıp uç 2’den pozisyon sinyalini okuyarak izlenebilir. 2 (nolu) uçtaki voltaj iki referans voltajı arasında aktuatör hareket pozisyonuyla orantılı doğrusal bir şekilde değişecektir.

v)

Tüm Actuonix aktüatörler montaj kiti ile birlikte gönderilmektedir. Actuonix P16-P, malzeme kalitesi yönündenden de üstündür: Paslanmaz çelik yatak, planet dişli kutusu, paslanmaz çelik vida mili ve kompozit dış kabıyla zorlu şartlara dayanabilir.

P16-P Lineer Aktüatör Çeşitleri

P16-P Lineer Aktuatör Ailesi Özellikleri ( ÖZET )

Çizim

Bağlantılar
