Actuonix

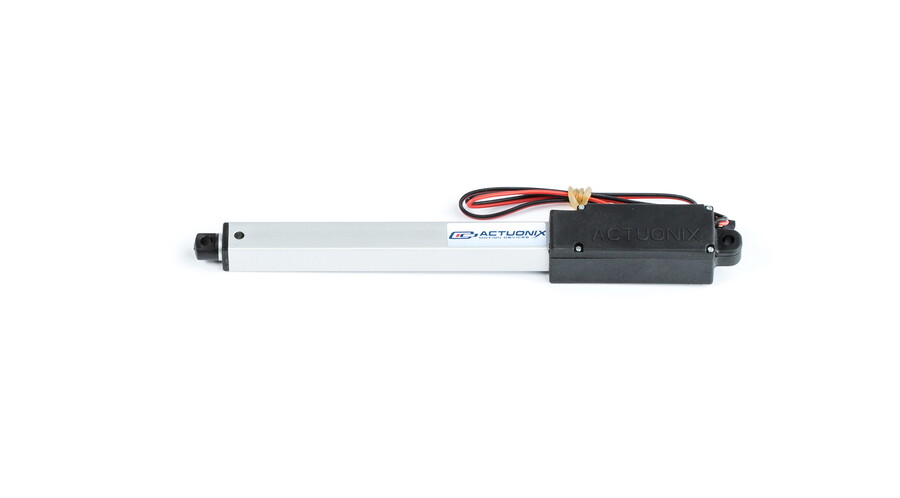

Actuonix L16-30-150-12-S, Elektrikli Lineer Aktüatör - Limit Switch - 12V

Ürün Kodu : 03.05.005.182
3.295,34 TL + KDV
3.954,41 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Actuonix L16 Ailesi Elektrikli Mikro Lineer Aktüatör, Limit switchli ( -S ), Rod ( Piston ) Tipli, 30mm Strok, 150:1, 12



    Actuonix markasının tercih edilen ve uygun fiyatlı lineer aktüatör ailelerinden ( L16-P, L16-R ve L16-S ) biri olan L16-S, hareketi limit switch ( limit anahtar) ile kontrol edilen rod ( piston ) tipli bir doğrusal eyleyicidir. L16 ürünler, L12 ailesine hem daha güçlü hem daha hızlı bir aktüatör ( motor ) grubudur ve etkileyici bir şekilde küçük bir tasarıma sahiptir (L12'den sadece bir miktar bütüktür). Bu özelliğiyle L16-S serisi; kısıtlı alanda yüksek güç gerektiren robotik, medikal enstrümantasyon, kendin yap (DIY), otomotiv ve ev içi uygulamalarda kullanılır.

    L16-S hakkıdaki diğer yapısal bilgiler  kullanım ipuçları:

    i)

     Strok boyu: 30mm, 50mm 100mm ve 140mm

     Güç seçenekleri: 50N (35:1), 100N (63:1), 200N (150:1)

     Çalışma gerilimi: 12V nominal

    ii)

    Yukarıdaki resimde L16 grubunun farklı redüksiyon oranlarına sahip aktuatörlerinde kuvvet-hız ve akım-kuvvet grafikleri gösterilmektedir. Buna göre, 150:1 redüksiyon oranına sahip bir L16 aktuatör en düşük hızla hareket ederken en fazla itme-çekme kuvvetini üretebilir. 35:1 bir redüksiyon oranına sahip bir aktuatör için ise üretilen aynı kuvvet için 150:1'e göre daha hızlı olduğu görülmektedir.

    iii)

    Actuonix L16-S serisi servoları kontrol etmek oldukça kolaydır. Motor bağlantısı 2 kablo ucuna sahip bir konektör vasıtasuyla olur. Aktuatöre voltaj uyguladığınızda uzayacak, polariteyi terslediğinizde ise aktuatör kısalacaktır. L16-S serisi aktüatörler, momentary (anlık) rocker switch, latching (mandallama yapan- kalıcı) rocker switch, kablosuz denetleyici veya bir H köprü ile kontrol edilebilir. L16-S serisi polarite değiştirebilen fırçalı motor sürücüler yardımıyla RC uygulamalarda da yer alır!

    iv)

    Ayrıca Actuonix L16-S serisi aktuatörler LAC kartı ile birlikte kullanılamaz.

    v)

    Tüm Actuonix doğrusal aktuatörler montajlamayı kolaylaştırmak için donanım/montajlama kiti ile birlikte gönderilir.


    L16-S Lineer Aktüatör Çeşitleri


    Bu ürün L16-30-150-12-S :

    L16-30-150-12-S
    L163015012S
    Rod Tipinde (daha güçlü ve hızlı)30mm strok boyuna sahip150:1 redüksiyon oranına sahip12V Nominal gerilim ile çalışanKontrol: limit switch



    Diğer Seçenekler

    Redüksiyon oranı
    35:163:1150:1



    Strok
    30mm
    50mm
    100mm
    140mm


    L16-S Lineer Aktuatör Ailesi Özellikleri ( ÖZET )


    Redüksiyon Oranı35:163:1150:1
    Tepe Güç Noktası50N @ 16mm/s75N @ 10mm/s175N @ 4mm/s
    Tepe verimlilik noktası24N @ 24mm/s38N @ 15mm/s75N @ 7mm/s
    Maksimum Hız (yüksüz)32 mm/s20 mm/s8 mm/s
    Maksimum Kuvvet50N100N200N
    Tersine sürme Kuvveti31N46N102N
    Strok 30mm50mm100mm140mm
    Ağırlık52g56g74g84g
    Tekrarlanabilirlik (P & LAC)-±0.3mm±0.4mm±0.5mm
    Maksimum Yanal Kuvvet45N40N30N20N
    Kapalı uzunluk98mm118mm168mm208mm
    Potansiyometre-6kΩ/mm ± 50%11 kΩ/mm ± 50%16 kΩ/mm ± 50%
    Voltaj Opsiyonları12V Nominal (-P & -S), 6V nominal (-R)
    Stall akımı650mA ( 12V'ta )
    Çalışma Sıcaklığı–10°C to +50°C
    Maksimum duty cycle%20
    Gürültü60dB ( 45cm de )
    IP koruma sınıfıIP-54
    Mekanik Backlash0.25mm
    Maksimum Statik Kuvvet250N
    Maksimum Sızıntı Akımı ( -S )8uA



    Çizim




    Bağlantılar



    L16 Serisi Aktuatör Datasheet: Actuonix L16 Datasheet
    L16 Series 3D Models (IGES) 50,100 and 140mm: L16 3D Files (IGES)
    L16 Series 3D Models (STP): L16 3D Model (STP)
