Actuonix L12-50-210-6-I, Lineer Aktüatör - Yerleşik Mikrodenetleyici, 6V

Ürün Kodu : 03.05.005.034
5.983,08 TL + KDV
7.179,70 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)

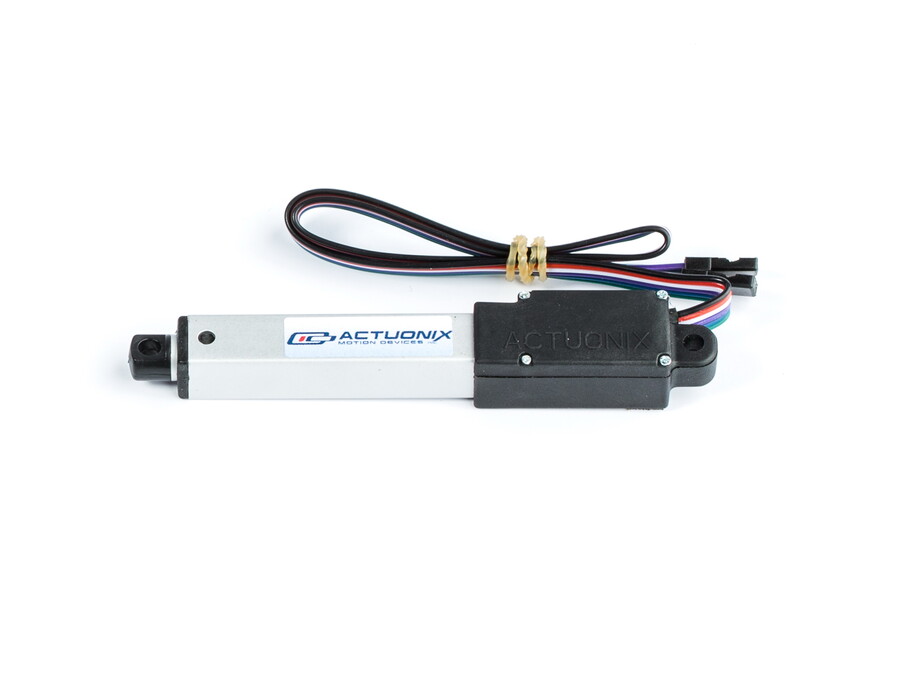

  • Actuonix L12-50-210-6-I, Mikro Lineer SERVO Aktüatör - Rod ( Piston ) Tipli ve Yerleşik Mikroderodenetleyicili ( -I ), 6V, 50mm Strok, 210:1


    Actuonix L12 lineer aktüatör çeşitleri; kontrol yöntemine göre limit sviçli (-S), potansiyometre ile pozisyon geri beslemeli (-P), yerleşik mikrodenetleyiciye sahip (-I) ve standart hobi tip RC servo motor arayüzlü (-R) olmak üzere dörde ayrılır. Actuonix L12-I Serisi lineer aktüatörler ( linear actuator);  yerleşik (on-board) bir mikrodenetleyici tarafından kontrol edilerek endüstriyel ve RC servo arayüzlerini de kapsayan 4 farklı kontrol modunda kontrol edilebilen doğrusal eyleyicilerdir.  L12-I serisi bu ürünler;

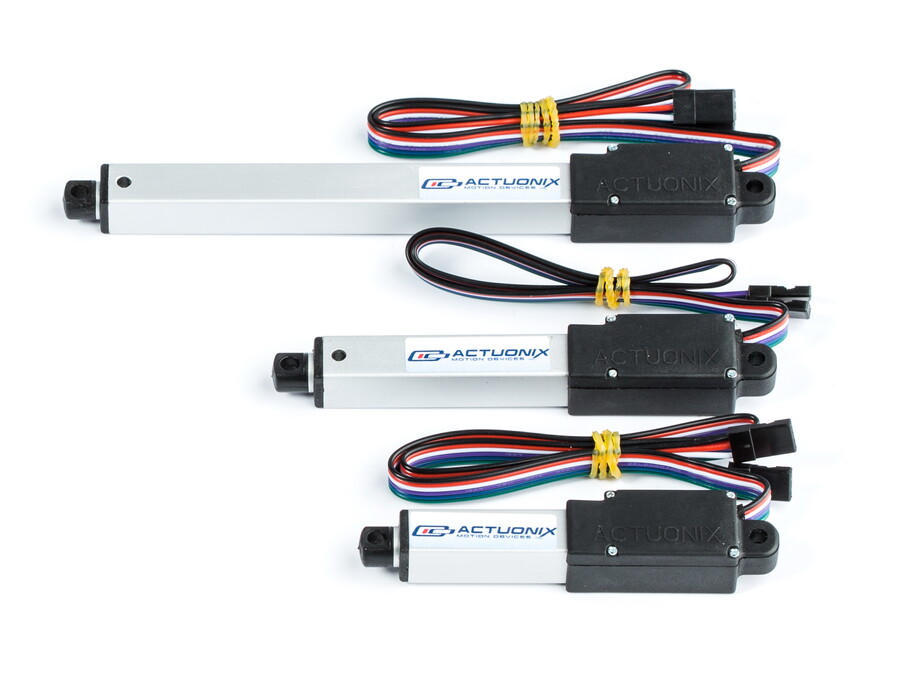

       o 30mm, 50mm ve 100mm olmak üzere 3 strok opsiyonu ( 10mm mevcut DEĞİLDİR! )

       o Farklı büyüklükte yükler için 22N , 42N ve 80N max kaldırma kuvveti oluşturabilen 3 redüksiyon oranı opsiyonu

       o Belirtilen kaldırma kuvvetleri için sırasıyla  25mm/s, 13mm/s, 6.5mm/s yüksüz hız

       o 6V ve 12V gerilimi seçeneği ile toplamda 18 çeşitten oluşmaktadır.

    L-12-I serisi ürünleri, kendi üzerinde yerleşik ve yazılım tabanlı bir mikrodenetleyici barındırmaktadır. Bu mikrodenetleyici programlanabilir değildir ve enerjilenme anında konektör uçlarından hangisinin aktif olduğuna bağlı olarak uygun modda aktüatörün kontrolünü sağlar, bu modlar;

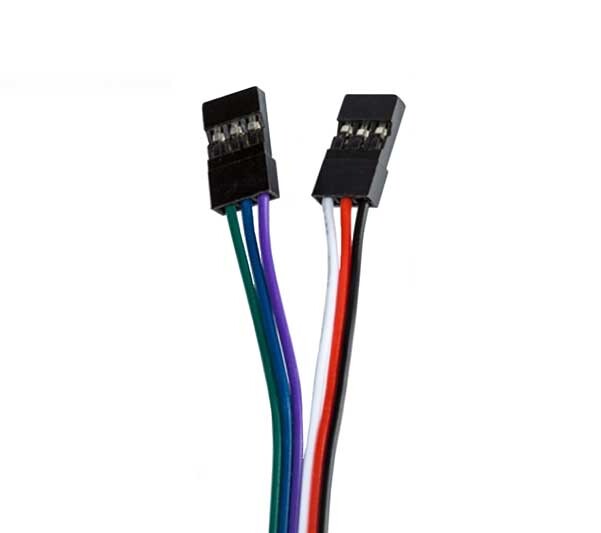

    RC servo mod : İstenen aktuatör pozisyonu, aktuatöre 4 (nolu) uçtan pozitif 5V darbe sinyali olarak girilir. 1.0 ms’li darbe (pulse) denetleyiciye, aktuatörü tamamıyla geri çekme komutunu verir. 2.0 ms ‘li darbe sinyalleri tam uzama komutu verir.
    0–5V arayüz modu : Bu mod, aktuatörün sadece bir batarya ve potansiyometreyle istenen pozisyona getirilmesi için sinyal yollayıp, kontrolüne olanak sağlar
    4–20mA arayüz modu : Bu mod tipik olarak endüstriyel kontrol uygulamalarında kullanılan PLC aygıtlarıyla uyumludur. İstenen aktuatör pozisyonu (ayarnoktası) 1 (nolu) uçtan 4mA ile 20 mA arasında bir akım olarak girilir.
    PWM (darbe genişlik modülasyonu) modu : PWM modunda, aktuatörün kontrol edilmesi harici mikrodenetleyiciden tek bir dijital çıkış pini kullanılarak yapılır.



    Actuonix L12-50-210-6-I lineer servo aktüatörün ( servo motor )diğer özellikleri özellikleri:

    i) Bu modlara göre aktuatör pozisyonunu ayarlar. Actuonix L12-I serisi ürünleri kontrol etmek için LAC kartına gerek YOKTUR! Actuonix L12-I ürünlerde de düşük redüksiyon oranları yüksek hız ama aynı aynı zamanda düşük kuvvet anlamına gelmektedir.

    ii) L12-I serisi ürünler, eloksallı alüminyum şaft, metal dişli kutusu, prinç vidalar ve çelikten yapılmış bilyalı yataktan oluşmaktadır.

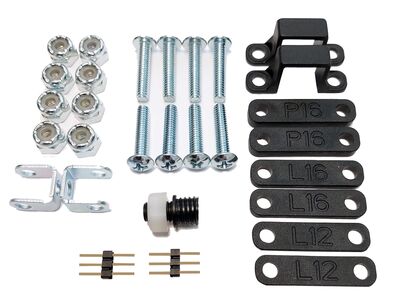

    iii) Her L12-I serisi lineer servo motor; kelepçe, braket, somun, rod ucu, vida gibi elemanlardan oluşan montaj donanım kiti ile gönderilir!

    L12-I Lineer Aktüatör Çeşitleri


    Bu ürün L12-50-210-6-I :

     L12-50-210-6-I
    L12 50 210 6 I
    Rod Tipinde  50mm strok boyuna sahip 210:1 redüksiyon oranına sahip  6V Nominal gerilim ile çalışan Kontrol: Yerleşik mikrodenetleyici üzerinden; PWM, servo, 0-5V, 4-20mA kontrol



    Diğer Seçenekler


    Redüksiyon oranı

    50:1

    100:1

    210:1





    Strok

    10mm
    X X X

    30mm




    50mm




    100mm




    L12-I Lineer Aktuatör Sınıfı Özellikleri ( ÖZET )




    Redüksiyon Oranı 50:1 100:1 210:1
    Tepe Güç Noktası 17N @ 14mm/s 31N @ 7mm/s 62N @ 3.2mm/s
    Tepe verimlilik noktası 10N @ 19mm/s 17N @ 10mm/s 36N @ 4.5mm/s
    Maksimum Hız (yüksüz) 25 mm/s 13 mm/s 6.5 mm/s
    Maksimum Kuvvet 22N 42N 80N
    Tersine Sürme Kuvveti 12N 22N 45N

    Strok Opsiyonları

            10mm                   30mm                  50mm                   100mm
    Ağırlık X 34g 40g 56g
    Konumsal doğruluk (-I,-R,-P) X ±0.2mm ±0.3mm ±0.5mm
    Maksimum Yanal Kuvvet X 40N 30N 15N
    Kapalı uzunluk X 82mm 102mm 152mm
    Potansiyometre (-I,-R,-P) X 3kΩ/mm ± 30% 6 kΩ/mm ± 30% 11 kΩ/mm ± 30%
    Voltaj Opsiyonları 6V /  12V
    Maksimum Giriş Voltajı  7.5V / 13.5V
    Standby akımı  7.2mA / 3.3mA
    Stall Akımı  460mA / 185mA
    Çalışma Sıcaklığı –10°C to +50°C
    Maksimum duty cycle % 20
    Gürültü 55 dB,  45 cm mesafede
    IP koruma sınıfı IP-54
    Mekanik Backlash 0.2mm
    Maksimum Statik Kuvvet 200N


    Çizim


    Bağlantılar


    L12 Serisi Aktuatör Datasheet: Actuonix L12 Datasheet
    L12 Serisi 3D Model (IGES) 10, 30, 50 and 100mm: L12 3D Models (IGES)
    L12 Serisi 3D Model (STP): L12 3D Model (STP)
