Arduino için DRV8835 Dual DC Motor Sürücü Kartı, 2x1.2A, Pololu PL-2135

Pololu DRV8835 Dual Motor Sürücü Shield Kartı, Arduino Uyumlu

Pololu DRV8835 Arduino Uyumlu Motor Sürücü Shield Kartı, iki küçük fırçalı DC motoru kolay ve ekonomik olarak sürmek için Texas Instruments'ın H-köprü DRV8835 dual motor sürücü entegresi ile oluşturulmuş bir DC motor sürücü shield kartıdır. 1.5V - 11V arası besleme ile çalışır her iki kanaldan 1.2A sürekli (1.5A peak) çıkış akımı sağlayabilir. İki kanal paralel bağlanıp tek motor sürme yapıldığında ise 2.4A sürekli (3.0A peak) çıkış akımı sağlayabilir.

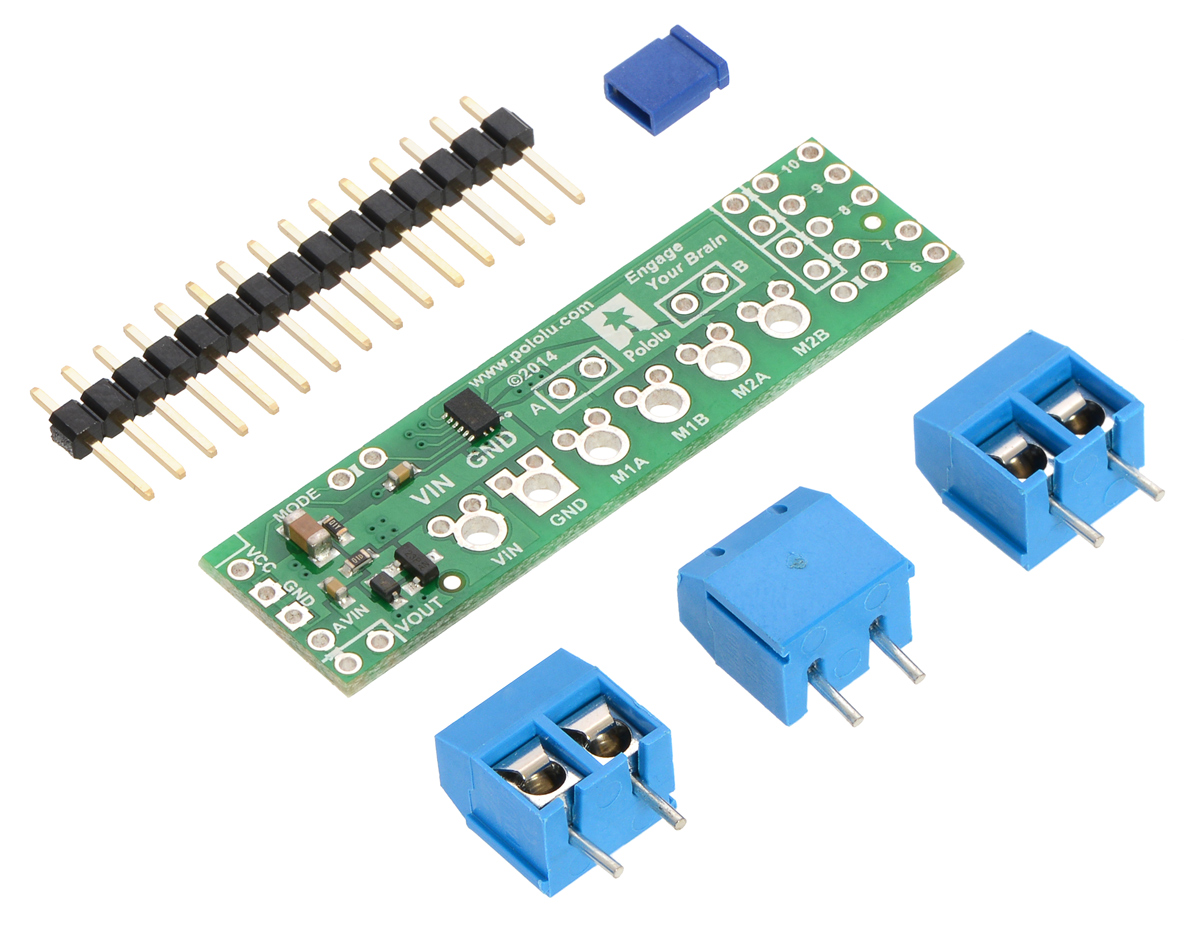

Pololu DRV8835 Arduino Uyumlu Motor Sürücü Shield Kartı, sürücü entegresi ve FET ters voltaj koruma devreleri de dahil olmak üzere SMD komponentler ile oluşturulmuştur ve shield kartı header pinleri terminal blokları ile birlikte lehimlenmemiş olarak gönderilir. DRV8835 Shield kartı kontrol pinleri Arduino üzerindeki 7,8,9,10 nolu pinleri kullanılır ve bunlar yeniden uyarlanabilir. Shield kartı Arduino uyumlu olan aşağıdaki kartlarla birlikte kullanılabilir:

o A-star 32U4 Prime

o Arduino Uno

o Arduino Leonardo

o Arduino DUE

o Arduino Mega 2560

Pololu DRV8835 Arduino Uyumlu Motor Sürücü Shield Kartı yerine daha güçlü sürücü kartlarına ihtiyaç varsa Pololu tarafından Arduino uyumlu üretilen diğer kartlar inceleyebilirsiniz:

o MC33926 DC Motor Driver Shield Kartı

o VNH5019 DC Motor Driver Shield Kartı

Shield kartının öne çıkan diğer özellikleri:

  - Lojik sinyal düzyleri 2 V - 7 V arasında olabilir.
  - 250 kHz'e kadar PWM çalışması desteklenmektedir (ultrasonik frekanslar daha sessiz motor çalışması sağlanabilir)
  - İki arayüz modumevcuttur: PHASE/ENABLE bir pin yön belirleme ve diğer pin de hız belirlem için kullanılır; IN/IN çıkışlar girişleri izler ve ileri kontrol şekillerine imkan sağlar.
  - Shield kartı, motor besleme gerilimi uygun olduğunda üzerine takılı olduğu Arduino kartını besleyebilir. Varsayılan olarak shield kartı ve Arduino kartı ayrı kaynaklardan beslenecek şekilde gelir. Shield kartı, Arduino üzerinden beslemek önerilmez. Ancak tersine, motor güç kaynağı uygunsa shield üzerindeki VOUT - AVIN pinleri arasındaki jumper konumu değiştirilerek Arduino kartı shield üzerinden beslenebilir.
  - Arduino kütüphanesi, shield kartı kontrolünü kolaylaştırır.
  - Varsayılan pin haritası size uygun değilse Arduino pin eşlemeleri özelleştirilebilir
  - Motor güç kaynağında ters voltaj koruması
  - Düşük voltaj kilitleme ve aşırı akım ve aşırı sıcaklığa karşı koruma

Paket İçeriği

DRV8835 Arduino Uyumlu Motor Sürme Shield Kartı (ÖZET)

Bağlantılar

• Texas Instruments DRV8835 motor driver datasheet
