TMC2208 Step Motor Sürücü Kartı - SPI, UART

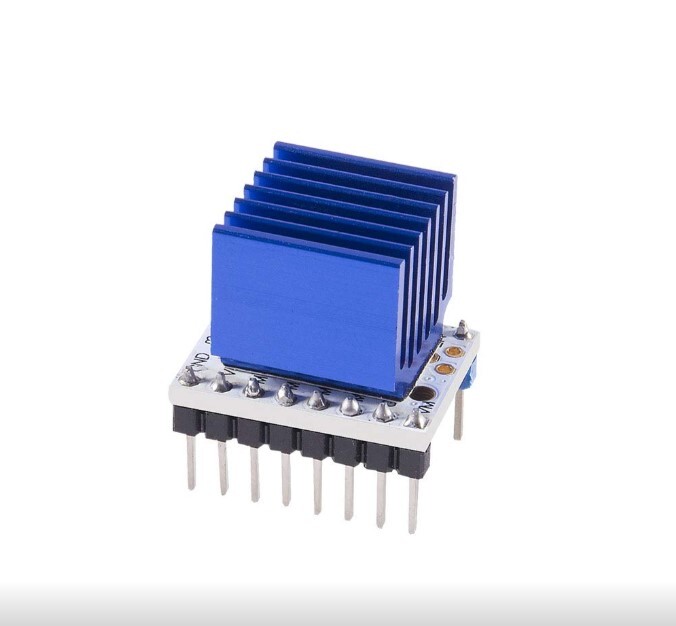

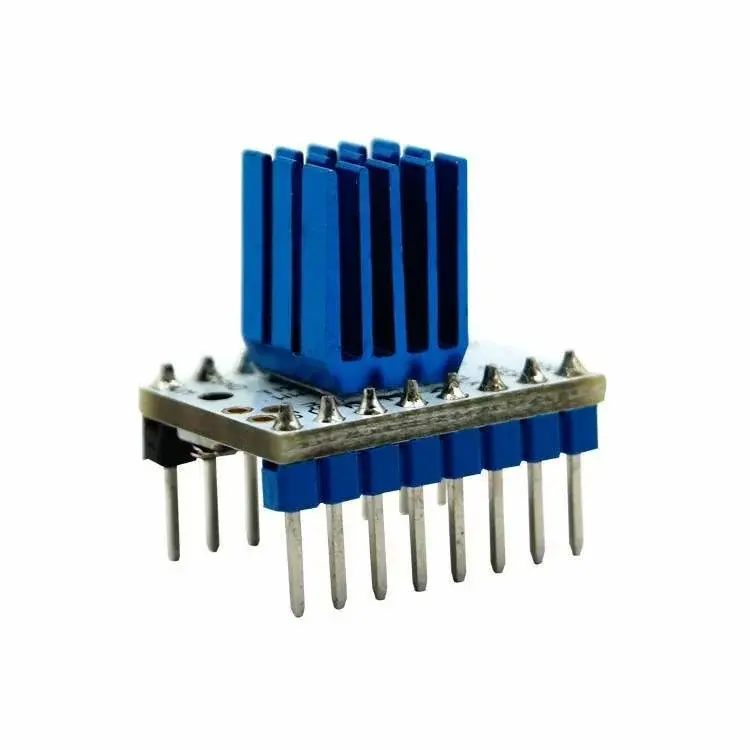

TMC2208 Step Motor Sürücü Kartı

TMC2208, 256 mikro adımlama ile sürekli sürücü akımı 1,4A, tepe akımı 2A ve 4,75V-36V voltaj aralığına sahip ultra sessiz iki fazlı bir step motor sürücüdür.

Esnek microPlyer interpolasyon ünitesi, 256'ya kadar mikro adımlama sağlayarak sınırlı darbe frekanslarına sahip sistemlerde bile mükemmel sinüzoidal kontrol sağlar; bunlar ayrıca stealthChop2 ultra sessiz teknolojisi 3D baskıda yaygın olarak kullanıldığı için tasarlanmıştır.

Mevcut 3D yazıcı elektroniği ile uyumludur ve yeniden tasarımın pahalı maliyetlerini ortadan kaldırır. Orijinal TMC2100 A4988 DRV8825 LV8729'un yerini alabilir, özellikle 3D baskı pazarı için daha düşük ısı üretimi ile iyi bir seçenektir.

ÖZET

• Haberleşme: UART
• Adım Kontrolü: 1-256
• Lojik Voltaj: 3-5V
• Motor Voltajı: 5.5-36V
• Sürekli Motor Faz Akımı 1.2A (2A Peak)
• Max. Motor faz akımı: 2A
• RDSon: <=0.3 ohm
