Pololu 6v 2.5A Voltaj Düşüren ( Step Down, Buck ) SMPS Regülatör PL-2859

Pololu 6V, 2.5A Voltaj Düşürücü SMPS Regülatör D24V22F6

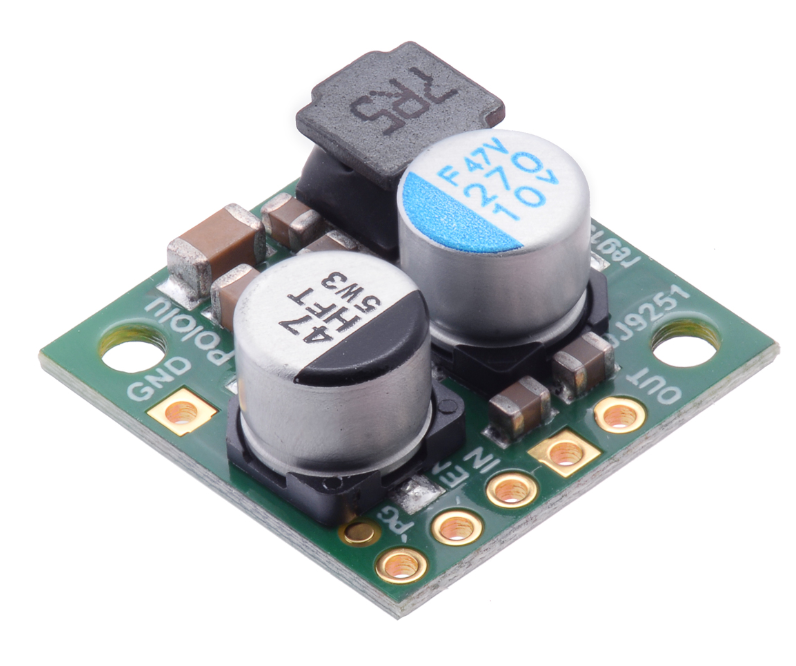

Pololu D24V22F6  buck (step-down) regülatör, giriş voltajına göre daha düşük gerilimler elde etmek istediğiniz zaman tercih edebileceğiniz bir senkron anahtarlamalı güç kaynağı (switched mode power supply) kartıdır.  Pololu D24V22F6  DC-DC konvertör olarak da işlev görür ve çıkışında sabit kararlı bir gerilim oluşturur. SMPS'ler özellikle kart giriş voltajı ile istenen çıkış voltajı arasında fark büyük olduğunda kararlı ve yüksek kazançlı olarak çalışır ve doğrusal regülatörlere avantajlı duruma gelir. D24V22F6  buck (step-down) regülatörde giriş gerilim değeri 36V'a kadar artabilir ancak çıkış gerilimi sabit 6 volttur ve 1.8-2.5A çıkış akımı sağlayabilir. Bu yapısıyla kart, sensörler veya küçük motorların enerjilendirilmesinde kullanılabilir.



Bu regülatör için yüksüz akım değeri 1mA'dir ve kart düşük enerji moduna ayarlanmak için yüksüz akım değeri EN pini üzerinden her 1 volt giriş gerilimine karşı 5-10uA olacak şekilde ayarlanabilir.

D24V22F6 modüllerde dahili ters voltaj koruması, kısa devre koruması, aşırı ısınmadan kaynaklanan hasarı önlemeye yardımcı olan bir termal kapatma özelliği ve ani akımı (inrush) azaltan soft start özelliği bulunur.

D24V22FX ailesi diğer konvertörlerimiz:

• D24V22F6 : 6V sabit çıkış 2.5A
• D24V22F9 : 9V sabit çıkış 2A

Ürün Özeti

o  Giriş voltajı: [çıkış gerilimi + dropout gerilimi]'nden - 36 V değerine kadar
o  Vout: 6 Vdc (sabit gerilim - %4 doğruluk)
o  Çıkış akımı tipik değeri: 1.4 A - 2.6 A
o  15A arası sürekli çıkış akımı
o  400kHz MHz anahtarlama frekansı
o  1 mA =yüksüz quiescent (sükunet) akım değeri
o  Verimlilik: %85 - %95
o  Yüksek voltaj etkin (High Voltage Enable) pini üzerinden kartı düşük güç tüketim moduna sokma
o  Kart üzerinde aşırı sıcaklık ve aşırı akım kesme özelliği
o  Regülatörün çıkış gerilimini regüle edip edemediğini gösteren "power good" (PG) pini
o  Küçük boyutlar:   0.7″ × 0.7″ × 0.31″ (17.8 mm × 17.8 mm × 8 mm)
o  "Header" olmadan ağırlık:  2.3 g

Kullanım ve Uyarılar

--> Ürün üzerinde 5 pin bulunur:power good (PG), enable (EN), input voltage (VIN), ground (GND) ve output voltage (VOUT). EN pini, dahili olarak 'high'a çekilmiştir (varsayılan değer). Çıkışı devre dışı bırakmak için EN pini 'low' (1 volt altına) sürülmelidir. Bu durumda kart (çip) uyku moduna girecek ve çekilen sükunet akımı sadece dahili pull-up dirençleri ve ters gerilim koruma devresi tarafından harcanan akımdan ibaret olacaktır ( 5- 10 uA her 1 volt Vin gerilimi için). Sleep moddan çıkmak için EN pini 2V üzerine sürülmelidir. PG, power good ifadesine karşılık gelir ve open-drain yapısındadır. Çıkış nomianl gerilimin %85'inin altına düştüğünde 'low'a gider ve çıkış nominal değerin %90'nının üzerine çıktığında high-impedence durmundadır.


--> Kart, 4.5V çıkış geriliminden daha yüksek gerilimlerde kullanıldığında giriş gerilimimin Vin= Vout+Vdropout şeklinde olduğuna dikkat edilmelidir. Dropout voltajı da çıkışa bağlanan yükle neredeyse doğru orantılı olarak artar ve azalır. (Örneğin, 5 V'lık bir regülatörün 1 V dropout voltajı varsa, çıkışın tam 5 V olmasını sağlamak için giriş en az 6 V olması gerekir.)



--> Eff=(Güç çıkışı) / (Güç girişi) olarak tanımlanan voltaj regülatörünün verimliliği, performansın önemli bir ölçüsüdür. D24V150F5'de %80 - %95 arası verim değerleri tipiktir.

--> DC-DC Voltaj düşürücü regülatörden elde edilebilecek maksimum çıkış akımı; giriş voltajına göre değişmekle birlikte, ortam sıcaklığı, hava akışı ve heat-sink gibi diğer faktörlere de bağlıdır.

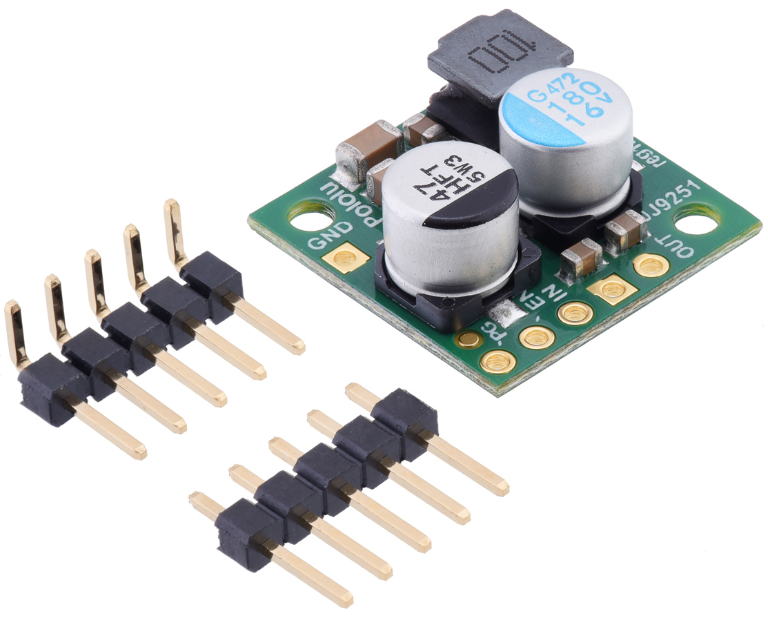

--> Bağlantılar PCB'nin ön tarafında isimleri ile gösterilmiştir ve 5 adet pin 0.1" aralıkla yerleştirilmiştir. Bu yapısıyla 0.1" aralıklı yuvalara sahip breadboardlara, konektörlere ve prototipleme araçlarına uygundur. 5x1 düz veya 90 derece bükümlü erkek headerlar lehimleme için kullanılabilir veya teller doğrudan yuvalara lehimlenebilir.
