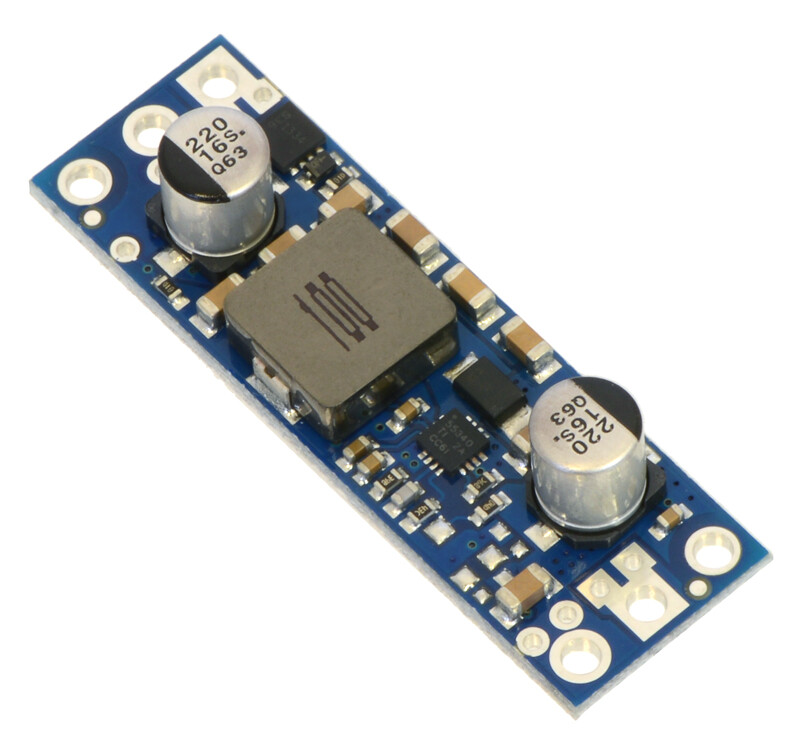

Pololu 6V Voltaj Yükselten ( Step-Up, Boost ) SMPS Regülatör PL-2566

Pololu 6V Voltaj Yükselten ( Step-Up, Boost ) SMPS Regülatör [ U3V50F6 DC-DC Konvertör ]

U3V50X Serisi gerilim yükselten ( boost ) DC-DC konvertörlerden biri olan U3V50F6 kartı, çıkışında yüksek akım sağlayabilen ve yüksek verimli bir senkron anahtarlamalı güç kaynağıdır ( switch-mode ) . U3V50F6 regülatör kartı, giriş voltajı 2.9V gerilim seviyelerine kadar düşebilir ancak çıkış gerilimi sabit 6V olacaktır.

U3V50F6 boost SMPS kartı bir çok koruma elektroniğine sahiptir ( Özet bölümüne bakınız).

U3V50x Serisi step up regülatörlerde anlık giriş akımı 5A 'e kadar çıkabilir. U3V50Fx serisi konvertör kartlarında VIN 2.9V kadar düşebilir ve VOUT değerini aşmamalıdır aksi durumda yük veya konvertör kartı zarar görebilir! ENABLE ise kartın düşük güç durumuna çekilmesine imkan sağlar ve sükünet akımını her bir 1 Volt giriş gerilimi için 10uA - 20uA değişim şeklinde ayarlar.

Yandan görünüm, terminal blokları ve header pinleri lehimli değildir!

Boost regülatörler için;

Iout= Iin X Eff X ( Vin/Vout )

olduğundan yükseltme oranınız ne kadar yüksek olursa elde edeceğiniz maksimum çıkış akımı o oranda düşecektir! U3V50x serisi boost konvertörler arasında ayarlanabilir çıkış voltajı sunan kart opsiyonları da mevcuttur.

İhtiyaca göre U3V50x Serisi diğer DCDC konvertör çeşitlerine aşağıdaki listeden ulaşabilirsiniz:

Not: U3V50X Serisi regülatör kartları birbirine benzediğinden silkscreen üzerindeki beyaz bölgeye kartları birbirinden ayırt etmeyi sağlayan işaretlemeyi yapmayı unutmayın!

U3V50F6, 6V Voltaj Yükselten SMPS Regülatör Kartı Özellikleri ( Özet )

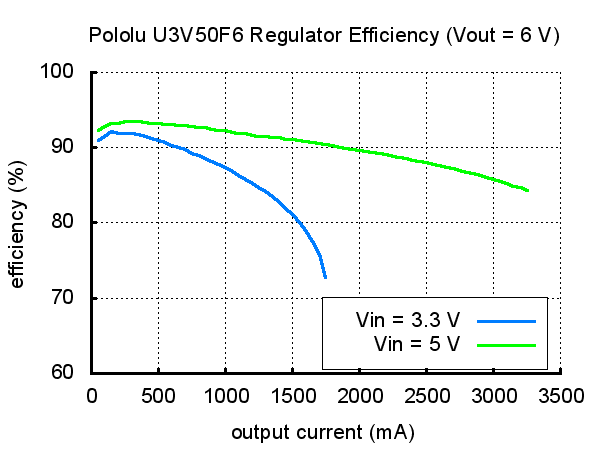

U3V50F6 Performans Grafikleri

Verim:
