Pololu 5V Voltaj Yükselten ( Step-Up, Boost ) SMPS Regülatör U3V70F5 PL-2891

Pololu 5V Voltaj Yükselten ( Step-Up Boost ) SMPS Regülatör [ U3V70x Serisi, U3V70F5 DC-DC Konvertör ]

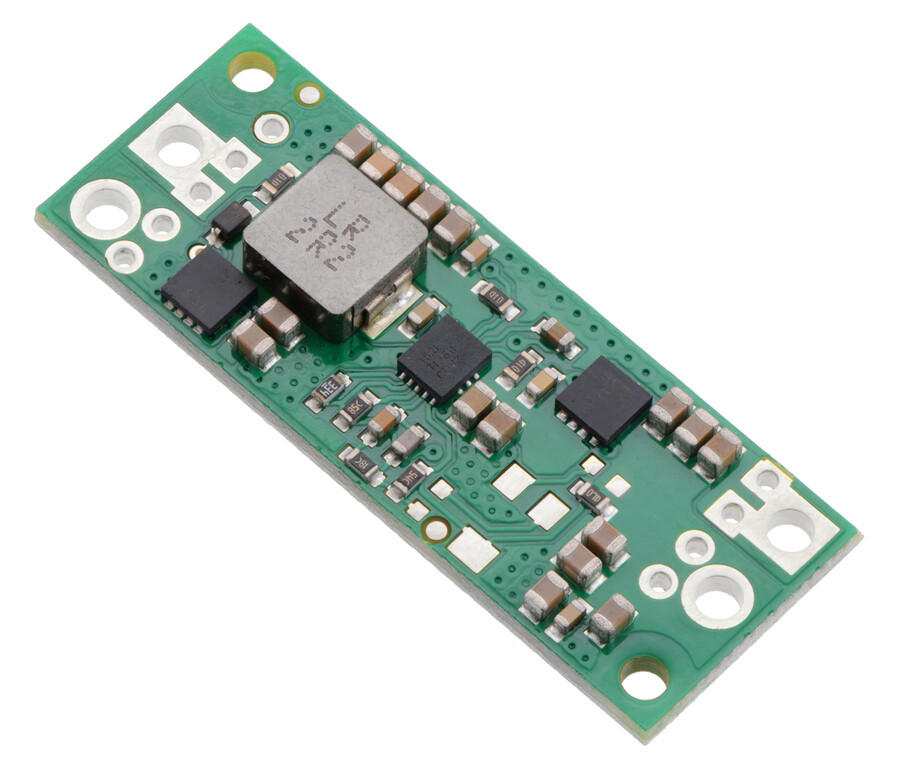

U3V70X Serisi gerilim yükselten ( boost ) DC-DC konvertörlerden biri olan U3V70F5 kartı, çıkışında yüksek akım sağlayabilen ve yüksek verimli bir senkron anahtarlamalı güç kaynağıdır ( switch-mode ) . U3V70F5 regülatör kartı giriş voltajı 2.9V gerilim seviyelerine kadar düşebilir ancak çıkış gerilimi sabit 5V olacaktır.

U3V70F5 boost SMPS kartı bir çok koruma elektroniğine sahiptir ancak kartın ilginç bir özelliği girişi çıkıştan tamamıyla izole edebilme imkanı veren "true shutdown" özelliğine sahip olmasıdır ( diğer boost regülatörler shutdown durumunda girişi doğrudan çıkışa vermektedir! ).

U3V70X Serisi step up regülatörlerde anlık giriş akımı 10A olabilirken, 6A düzeylerindeki giriş akımlarını kartlar, termal kapatma yaşamadan dakikalar mertebesinde tolere edebilir. Boost regülatörler için;

Iout= Iin X Eff X ( Vin/Vout )

olduğundan yükseltme oranınız ne kadar yüksek olursa elde edeceğiniz maksimum çıkış akımı o oranda düşecektir!

İhtiyaca göre U3V70X Serisi diğer DCDC konvertör çeşitlerine aşağıdaki listeden ulaşabilirsiniz:

Not: U3V70X Serisi regülatör kartları birbirine benzediğinden silkscreen üzerindeki beyaz bölgeye kartları birbirinden ayırt etmeyi sağlayan işaretlemeyi yapmayı unutmayın!

U3V70F5, 5V Voltaj Yükselten SMPS Regülatör Kartı Özellikleri ( Özet )

U3V70F5 Performans Grafikleri

Verim:

Maksimum Sürekli Çıkış Akımı:

Sükunet akımı (Quiescent current)
