Pololu 12V, 15A Voltaj Düşüren ( Step Down, Buck ) SMPS Regülatör PL-2885

Pololu 12V, 15A Voltaj Düşürücü SMPS Regülatör D24V150F12

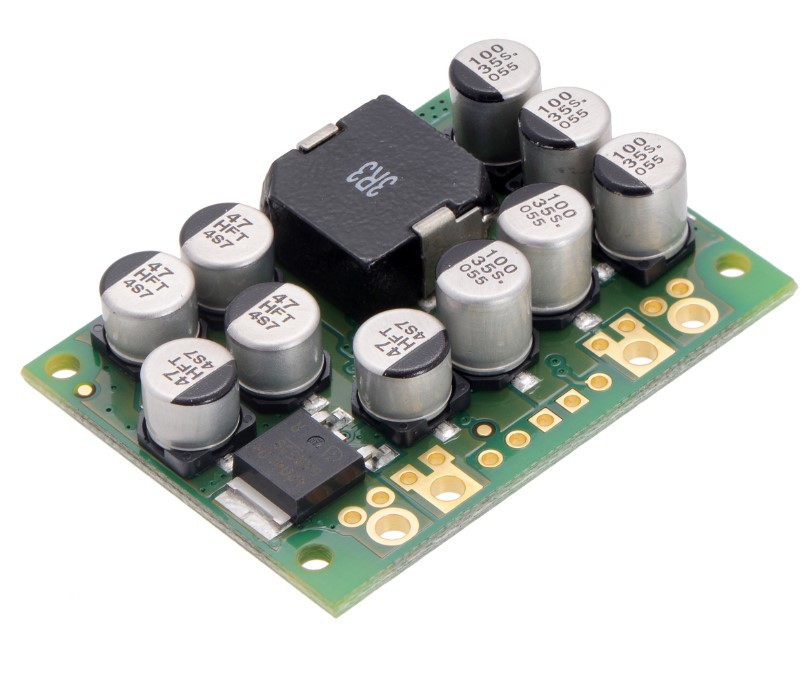

Pololu D24V150F12  senkron step-down SMPS regülatör, giriş voltajına göre daha düşük gerilimler elde etmek istediğiniz zaman tercih edebileceğiniz bir anahtarlamalı güç kaynağı (switched mode power supply) kartıdır. Pololu D24V150F12 DC-DC konvertör olarak da işlev görür ve çıkışında sabit kararlı bir gerilim oluşturur. SMPS'ler özellikle kart giriş voltajı ile istenen çıkış voltajı arasında fark büyük olduğunda kararlı ve yüksek kazançlı olarak çalışır ve doğrusal regülatörlere avantajlı duruma gelir.

D24V150F12 buck (step-down) SMPS regülatör 40V'a kadar giriş gerilim değerini 12V gerilim değerine sabitler ve 15A gibi yüksek çıkış akımını %80-95 verimle sağlayabilir. Kartın ulaşabileceği 32A 'lik anlık çekişler kart tarafından güç harcanımı ve ısı üretiminden dolayı daha düşük akım değerlerinde sabitlenir. Ürünün çıkış pinleri 0.1" aralıkla yerleştirilmiştir dolayısıyla breadboard lara uyumludur.

Kart üzerinde yerleşik olarak ters gerilim, kısa devre ve aşırı ısınmadan koruyan termal kapatma özellikleri vardır. Pololu D24V150F12 ilk enerjilendirmede oluşan aşırı akımlardan ( inrush ) koruma  ve 3.5 volt giriş gerilimi altında kapanma ( undervoltage lockout ) özelliklerine de sahiptir.

Ürün Özeti

o   Boyut: 1,7 ″ × 1,25 ″ × 0,43 ″
o   Ağırlık: 19 g

o   Minimum çalışma voltajı: 14,5 V
o   Maksimum çalışma voltajı: 40 V
o   Sürekli çıkış akımı: 15 A
o   Çıkış voltajı: 12 V
o   Ters voltaj koruması ?: Var
o   Maksimum sükunet akım: 100 mA
o   Verim: %80 - %95

o   Power good çıkışı: regülatörün çıkış geriliminin sağlıklı bir şekilde devam edip ettiremeyeceğini gösterir


Kullanım ve Uyarılar

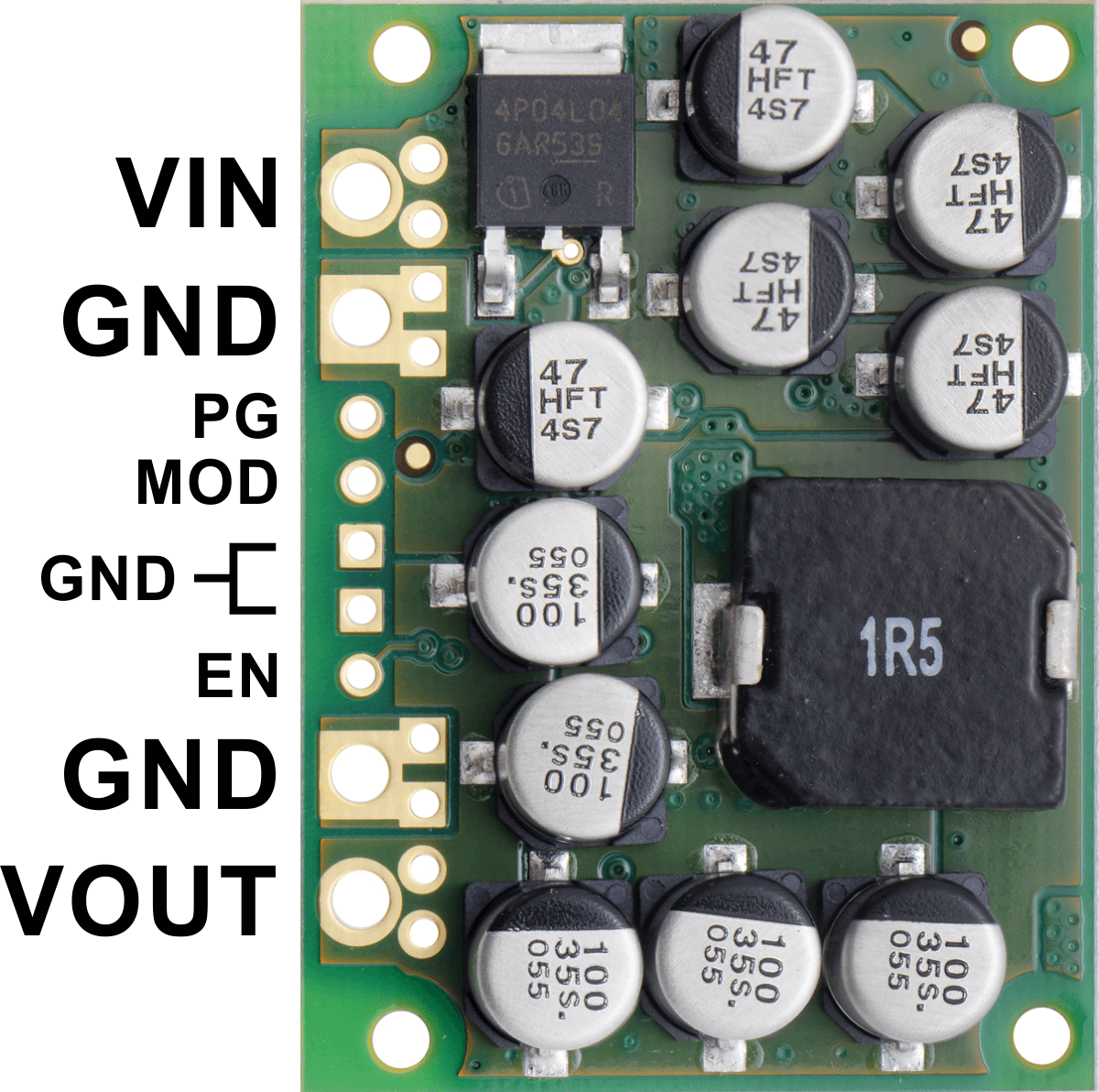

--> Ürün üzerinde 6 pin bulunur: input voltage (VIN), output voltage (VOUT), enable (EN), power good (PG), mode (MOD) ve ground (GND). EN girişi varsayılan olarak high değere çekilmiştir ve kart etkindir ancak EN değeri low a çekilerek kart uyku moduna sürülebilir. PG pini, çıkış gerilimi nominal değerinin %85 ile %115 arasında iken low durumundadır. Diğer durumlarda high'a sürülür ve bir harici pull-up direnci ile kullanılır. MOD pini ise giriş gerilimi çıkıştan çok yüksek olduğunda ve düşük akımlı yüklerde SMPS'in sabit çalışma frekansını değiştirmek istediğinizde high 'a sürülerek kullanılabilir.

--> Kart, 4V çıkış geriliminden daha yüksek gerilimlerde kullanıldığında giriş gerilimimin Vin= Vout+Vdropout şeklinde olduğuna dikkat edilmelidir. Dropout voltajı da çıkışa bağlanan yükle neredeyse doğru orantılı olarak artar ve azalır. (Örneğin, 5 V'lık bir regülatörün 1 V dropout voltajı varsa, çıkışın tam 5 V olmasını sağlamak için giriş en az 6 V olması gerekir.)


--> Eff=(Güç çıkışı) / (Güç girişi) olarak tanımlanan voltaj regülatörünün verimliliği, performansın önemli bir ölçüsüdür.


--> DC-DC Voltaj düşürücü regülatörden elde edilebilecek maksimum çıkış akımı; giriş voltajına göre değişmekle birlikte, ortam sıcaklığı, hava akışı ve heat-sink gibi diğer faktörlere de bağlıdır. Aşağıdaki grafik, bu regülatörlerin durgun havada ve ilave heat-sink olmadan oda sıcaklığında sürekli olarak verebilecekleri maksimum çıkış akımlarını göstermektedir.
