Pololu 2895

Pololu 12V Voltaj Yükselten ( Step-Up, Boost ) SMPS Regülatör PL-2895

Ürün Kodu : 03.02.076.203
874,74 TL + KDV
1.049,69 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)

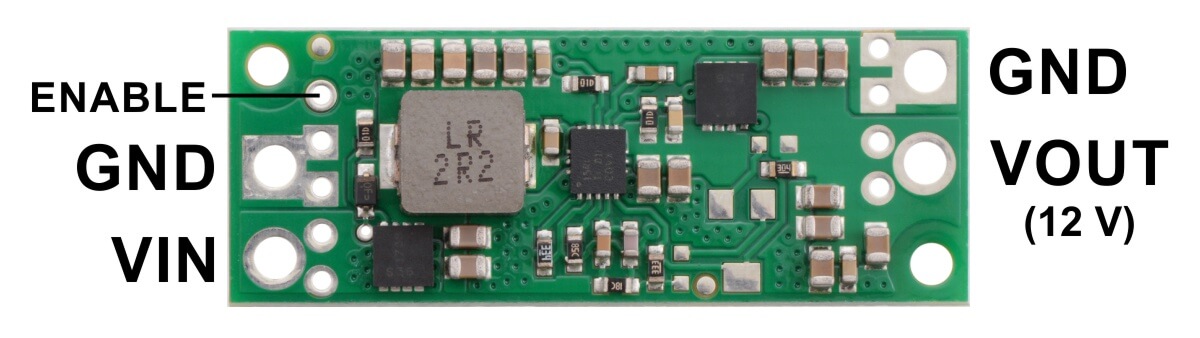

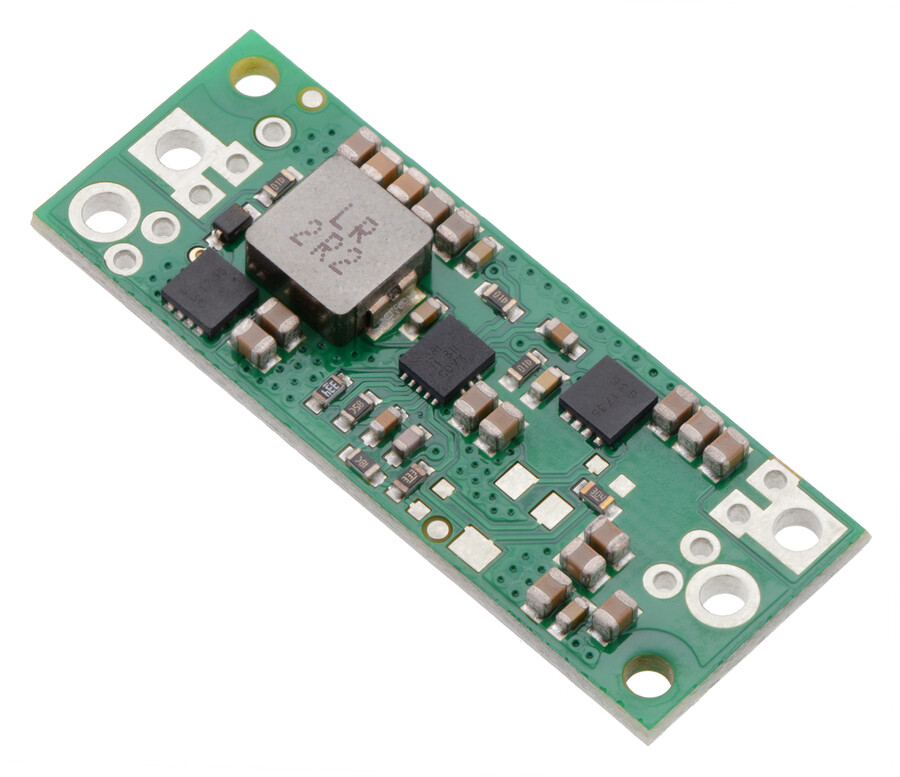

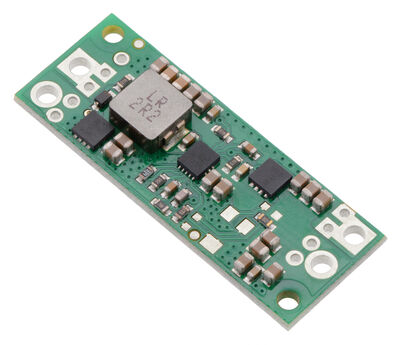

  • Pololu 12V Voltaj Yükselten ( Step-Up Boost ) SMPS Regülatör [ U3V70F12 DC-DC Konvertör ]

    U3V70X Serisi gerilim yükselten ( boost ) DC-DC konvertörlerden biri olan U3V70F12 kartı, çıkışında yüksek akım sağlayabilen ve yüksek verimli bir senkron anahtarlamalı güç kaynağıdır ( switch-mode ) . U3V70F12 regülatör kartı, giriş voltajı 2.9V gerilim seviyelerine kadar düşebilir ancak çıkış gerilimi sabit 12V olacaktır.

    U3V70F12 boost SMPS kartı bir çok koruma elektroniğine sahiptir ancak kartın ilginç bir özelliği girişi çıkıştan tamamıyla izole edebilme imkanı veren "true shutdown" özelliğine sahip olmasıdır ( diğer boost regülatörler shutdown durumunda girişi doğrudan çıkışa vermektedir! ).


    U3V70X Serisi step up regülatörlerde anlık giriş akımı 10A olabilirken, 6A düzeylerindeki giriş akımlarını kartlar termal kapatma yaşamadan dakikalar mertebesinde tolere edebilir. Boost regülatörler için;

    Iout= Iin X Eff X ( Vin/Vout )

    olduğundan yükseltme oranınız ne kadar yüksek olursa elde edeceğiniz maksimum çıkış akımı o oranda düşecektir!

    İhtiyaca göre U3V70X Serisi diğer DCDC konvertör çeşitlerine aşağıdaki listeden ulaşabilirsiniz:

    U3V70F5: 5V sabit çıkış step-up voltaj regülatörü
    U3V70F9: 9V sabit çıkış step-up voltaj regülatörü
    U3V70F12: 12V sabit çıkış step-up voltaj regülatörü
    U3V70F15: 15V sabit çıkış step-up voltaj regülatörü
    U3V70FA: 4.5V -20V ayarlanabilir hassas çıkış step-up voltaj regülatörü

    Not: U3V70X Serisi regülatör kartları birbirine benzediğinden silkscreen üzerindeki beyaz bölgeye kartları birbirinden ayırt etmeyi sağlayan işaretlemeyi yapmayı unutmayın!

    U3V70F12, 12V Voltaj Yükselten SMPS Regülatör Kartı Özellikleri ( Özet )

    o  Giriş gerilim aralığı: 2.9V - 12V
    o  Çıkış gerilimi:12V ( %4 sapma )
    o  True shutdown özelliği çıkış voltajını 0V a çeker
    o  Tipik verim değeri: %80 - %95
    o  10A switch ile
    o 10A'e kadar anlık akım
    o 7A'e kadar saniyeler mertebesinde akım
    o 6A'e kadar sürekli akım
    o  Düşük sükunet akımı
    o  Yerleşik koruma fonksiyonları;
    o ters voltaj koruma
    o kısa devre koruma
    o aşırı ısınma koruması
    o under-voltage lockout ( 2.4V düşerken, 2.8V yükselirken )
    o 10A e kadar kademli akım sınırlama
    o  Ölçüler:40.6 × 15.2 × 4.6 mm
    o  Ağırlık 3.5g
    o  kart üzerinde 2 adet M2 Vida deliği ve 0.1" header pinleri

    U3V70F12 Performans Grafikleri

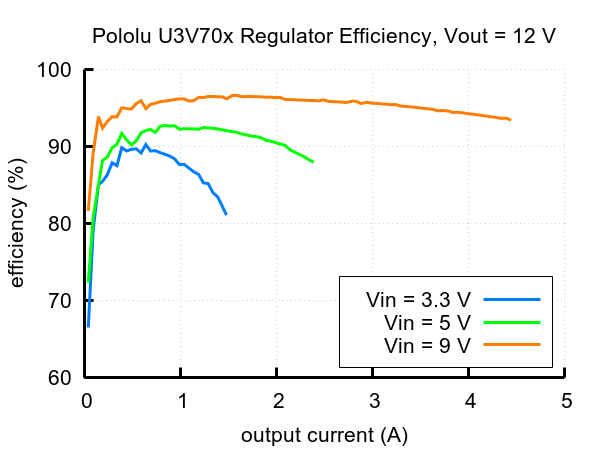

    Verim:


    Maksimum Sürekli Çıkış Akımı:


    Sükunet akımı (Quiescent current)
