Pololu 3.3V 600mA Voltaj Düşüren ( Step Down, Buck ) SMPS Regülatör PL-3791

Pololu 3.3V 600mA Voltaj Düşürücü SMPS Regülatör D36V6F3

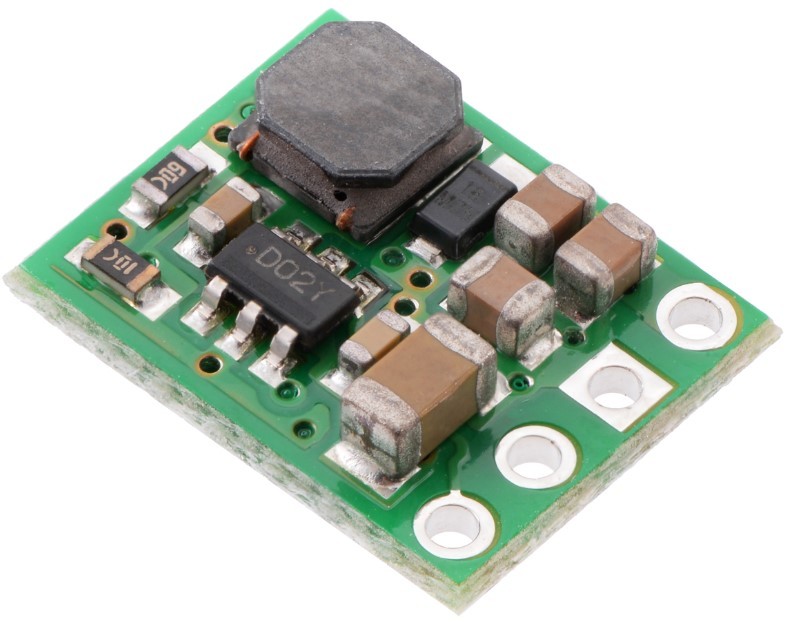

Pololu D36V6F3 buck (step-down) regülatör, giriş voltajına göre daha düşük gerilimler elde etmek istediğiniz zaman tercih edebileceğiniz bir anahtarlamalı güç kaynağı (switched mode power supply) kartıdır. Pololu D36V6F3 DC-DC konvertör olarak da işlev görür ve çıkışında sabit kararlı bir gerilim oluşturur. SMPS'ler özellikle kart giriş voltajı ile istenen çıkış voltajı arasında fark büyük olduğunda kararlı ve yüksek kazançlı olarak çalışır ve doğrusal regülatörlere avantajlı duruma gelir. D36V6F3 buck (step-down) regülatörde giriş gerilim değeri 4V - 50V arasında değişim gösterebilir ancak çıkış gerilimi sabit 3.3 volttur ve 600mA çıkış akımı sağlayabilir. Ürünün çıkış pinleri 0.1" aralıkla yerleştirilmiştir dolayısıyla breadboard lara uyumludur (Aşağıdaki şekil: ürün lineer regülatörlerden daha küçük ve lehimlemeden kullanılabilir ).

Kart üzerinde kısa devre ve termal shutdown korumaları mevcuttur; ters gerilim koruma ise mevcut değildir!

Ürün Özeti

o  Giriş voltajı: 4 V - 50 V (not: 400mA çıkış akımının üzerinde dropout voltajı değerleri dikkate alınmalıdır)
o  3.3 Vdc (sabit gerilim - %4 doğruluk)
o  600 mA maksimum çıkış akımı
o  2.1 MHz anahtarlama frekansı
o  0.1 mA< yüksüz quiescent (sükunet) akım değeri
o  Yüksek voltaj etkin (High Voltage Enable) pini üzerinden kartı düşük güç tüketim moduna sokma (2 uA tipik değer)
o  Kart üzerinde aşırı sıcaklık ve aşırı akım kesme özelliği
o  Küçük boyutlar:  0.5″ × 0.4″ × 0.1″ (13 mm × 10 mm × 3 mm)
o  "header" olmadan ağırlık:  0.5 g
o  Konnektörde pin aralıkları 0.1" tir.

Kullanım ve Uyarılar

--> Ürün üzerinde 4 pin bulunur: shutdown (SHDN'), input voltage (VIN), ground (GND), and output voltage (VOUT). SHDN' pini lojik low (1.25 V altı) ile VOUT çıkışını inaktif eder ve kart low-power moduna geçer. Bu durumda çekilen akım 2 uA'dır. Regulatör varsayılan olarak "etkin" çıkışlıdır. SHDN' özelliği kullanılmak istenmezse pin bağlanmadan bırakılmalıdır.

--> Kart, 4V çıkış geriliminden daha yüksek gerilimlerde kullanıldığında giriş gerilimimin Vin= Vout+Vdropout şeklinde olduğuna dikkat edilmelidir. Dropout voltajı da çıkışa bağlanan yükle neredeyse doğru orantılı olarak artar, azalır. (Örneğin, 5 V'lık bir regülatörün 1 V dropout voltajı varsa, çıkışın tam 5 V olmasını sağlamak için giriş en az 6 V olması gerekir.)

--> Eff=(Güç çıkışı) / (Güç girişi) olarak tanımlanan voltaj regülatörünün verimliliği, performansın önemli bir ölçüsüdür.


--> DC-DC Voltaj düşürücü regülatörden elde edilebilecek maksimum çıkış akımı; giriş voltajına göre değişmekle birlikte, ortam sıcaklığı, hava akışı ve heat-sink gibi diğer faktörlere de bağlıdır. Aşağıdaki grafik, bu regülatörlerin durgun havada ve ilave heat-sink olmadan oda sıcaklığında sürekli olarak verebilecekleri maksimum çıkış akımlarını göstermektedir.
--> Elektronik devrelere gerilim bağlarken, ilk anda çekilen akım giriş voltajından çok daha büyük voltaj sıçramalarına neden olur. Bu sıçramalar, regülatörün maksimum giriş voltajını (50 V) aşarsa, regülatör tahrip olabilir. VIN değeriniz 28V'den büyükse, VIN ve GND arasında 33 μF 'lik veya daha büyük bir elektrolitik kapasitör önerilmektedir.
