DYD-14-099, Dynamixel Drive (DYD) Sikloid Redüktör, Dynamixel-P Uyumlu

Ürün Kodu : 03.04.084.101
Açıklama:

Ön siparişli üründür. Ürün fiyat bilgisi için bize ulaşın

e-mail  : info@robotsepeti.com
tel: 0212 6976212

  • Ürün Özellikleri
  • Yorumlar (0)

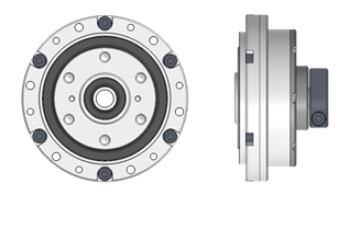

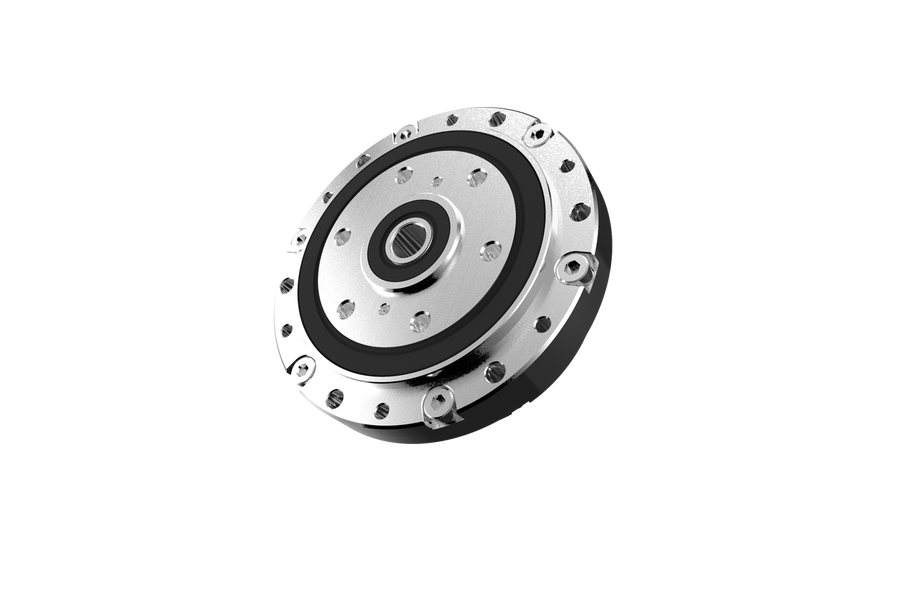

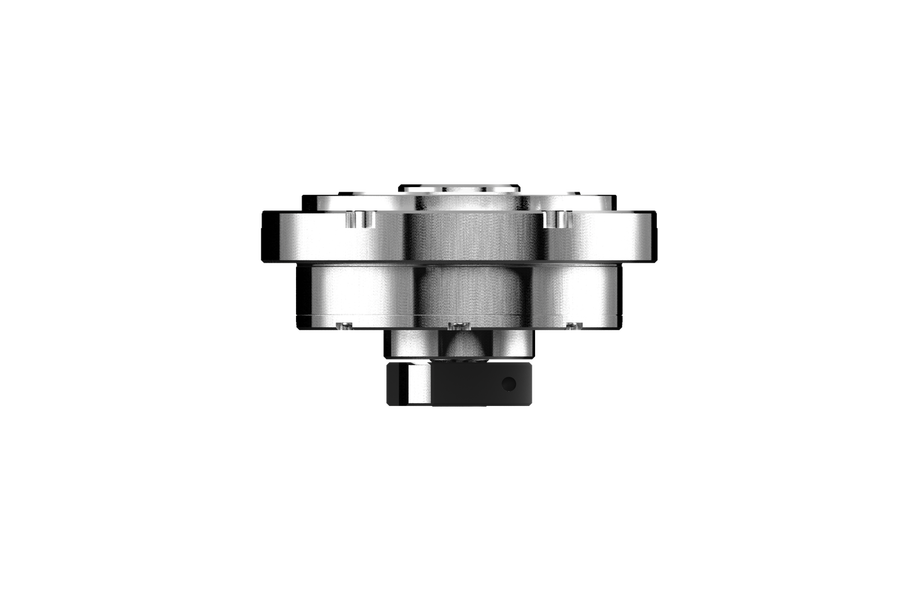

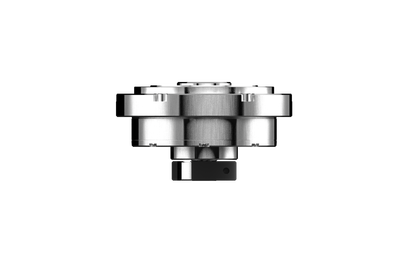

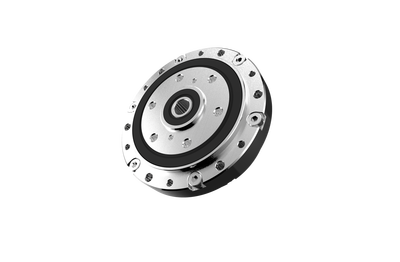

  • DYD-14-099, Dynamixel Drive (DYD) Sikloid Redüktör, Dynamixel-P Uyumlu


    DYD (Dynamixel Drive) Sikloid redüktör Robotis'in motorlar için ürettiği ve çıkışta uygulamanız için gereken tork - hız dengesine ulaşmanızı sağlayan yeni donanımıdır. Dynamixel-P servo aktüatörler (motor) uyumlu olan DYD redüktörler; OpenManipulator-P, ROBOTIS Hand ve Full Scale Humanoid Robot lar üzerinde tercih edilmektedir. DYD ürünler öne çıkan özellikler:

    o Yüksek dayanım ve rijitlik

    o Yüksek darbe mukavemeti

    o Yüksek doğruluk

    o Yüksek verim ve düşük backlash

    o Hafif ve kompakt tasarım


    Sikloid dişliler, harmonik dişlilere göre güçlü ancak daha ağır ve büyük olması ile bilinmektedir. Ancak Dynamixel Drive DYD bu iki yapının özelliklerini kendisinde toplayarak kompakt ve hafif yapısına rağmen yüksek doğrulukla yüksek tork üretimi gerçekleştirebilmiş ve marketteki diğer redüktörlere (reducer) karşı öne çıkmıştır.

    o Bu ürün DYD-14-099:

     DYD-14-099  DYDDYD= Ürün serisinin adı - Dynamixel Drive
    1414 =  Model Boyutu - NEMA 14
    09999= 99:1 redüksiyon oranı
    C,SCC,SC= Giriş Mili Tipi (Seçimlik )

    NOT: DYD-14-099, siparişe göre üretime yapılan bir üründür ve 8 hafta süren gönderim/üretim süresine sahiptir.

    NOT: C,SC parametresi, Type-C, veya Type-SC (Type-SD) olarak seçilmeli ve mutlaka alışveriş notu olarak belirtilmelidir!

    Tüm Dynamixel Drive (DYD) Sikloid Redüktörler için Genel Özellikler:


    1- Dynamixel Drive (DYD) sikloid redüktör kodları ürün özelliklerini yansıtmaktadır


    2- Sipariş esnasında giriş şaft tipi mutlaka belirtilmelidir.


    3- DYD redüktörlerin servis ömrü giriş şaftı yataklarının yorulma performansı ile belirlenir. Nominal ömür istatistiksel test değerlerine göre hesaplanır. Ugulamada gerekli hız veyük değerleri belirlendikten sonra servis ömrü aşağıdaki formül ile bulunabilir


    4- DYD redüktör, planet dişli redüktör ile kullanılarak farklı redüksiyon oranları elde edilebilir ve yüksek hızlı motorlar bu şekilde amaca uygun kullanılabilir. Bu bağlantı için ayrı bir braket gerekir ve bu braket ayrıca temin edilmelidir.


    Paket İçeriği ve Uyumlu Ürünler


    o  DYD-14-099    x1

    DYD-14-099, Dynamixel Drive (DYD) Redüktör Performans


    DYD-14-099 Tork-Verim Görünümü:





    Ürün Özeti


    ÖzelliklerBirimDYD-14-051DYD-14-099
    Redüksiyon Oranı-5199
    Tekrarlanabilir Tepe TorkNm2739
    Nominal Çıkış TorkuNm3.75.4
    Maksimum Giriş Hızırpm6,0006,000
    Ortalama Giriş Hızırpm2,0002,000
    Histerisis / Backlasharcmin<3.0<3.0
    Kalkış/başlama torkucNm2020
    Servis Ömrühours7,0007,000
    Boyutlar(OD x H)mm∅68 x 30∅68 x 30
    Ağırlıkg400400

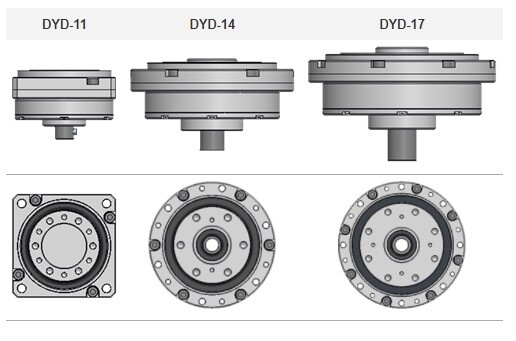

    DYD Sikloid Redüktör Parametrik Karşılaştırma ve Çizim
