DYD-14-051, Dynamixel Drive (DYD) Sikloid Redüktör, Dynamixel-P Uyumlu

Ürün Kodu : 03.04.084.100
Açıklama:

Ön siparişli üründür. Ürün fiyat bilgisi için bize ulaşın

e-mail   :  info@robotsepeti.com
tel :  0212 6976212

  • Ürün Özellikleri
  • Yorumlar (0)
  • DYD-14-051, Dynamixel Drive (DYD) Sikloid Redüktör, Dynamixel-P Uyumlu


    DYD (Dynamixel Drive) Sikloid redüktör Robotis'in motorlar için ürettiği ve çıkışta uygulamanız için gereken tork - hız dengesine ulaşmanızı sağlayan yeni donanımıdır. Dynamixel-P servo aktüatörler (motor) uyumlu olan DYD redüktörler; OpenManipulator-P, ROBOTIS Hand ve Full Scale Humanoid Robot lar üzerinde tercih edilmektedir. DYD ürünler öne çıkan özellikler:

    o Yüksek dayanım ve rijitlik

    o Yüksek darbe mukavemeti

    o Yüksek doğruluk

    o Yüksek verim ve düşük backlash

    o Hafif ve kompakt tasarım


    Sikloid dişliler, harmonik dişlilere göre güçlü ancak daha ağır ve büyük olması ile bilinmektedir. Ancak Dynamixel Drive DYD bu iki yapının özelliklerini kendisinde toplayarak kompakt ve hafif yapısına rağmen yüksek doğrulukla yüksek tork üretimi gerçekleştirebilmiş ve marketteki diğer redüktörlere (reducer) karşı öne çıkmıştır.

    o Bu ürün DYD-14-051:

     DYD-14-051   DYD DYD= Ürün serisinin adı - Dynamixel Drive
    14 14 =  Model Boyutu - NEMA 14
    051 51= 51:1 redüksiyon oranı
    C,SC C,SC= Giriş Mili Tipi (Seçimlik )

    NOT: DYD-14-051, siparişe göre üretime yapılan bir üründür ve 8 hafta süren gönderim/üretim süresine sahiptir.

    NOT: C,SC parametresi, Type-C, Type-SC (Type-SD) olarak seçilmeli ve mutlaka alışveriş notu olarak belirtilmelidir!

    Tüm Dynamixel Drive (DYD) Sikloid Redüktörler için Genel Özellikler:


    1- Dynamixel Drive (DYD) sikloid redüktör kodları ürün özelliklerini yansıtmaktadır


    2- Sipariş esnasında giriş şaft tipi mutlaka belirtilmelidir.


    3- DYD redüktörlerin servis ömrü giriş şaftı yataklarının yorulma performansı ile belirlenir. Nominal ömür istatistiksel test değerlerine göre hesaplanır. Ugulamada gerekli hız veyük değerleri belirlendikten sonra servis ömrü aşağıdaki formül ile bulunabilir


    4- DYD redüktör, planet dişli redüktör ile kullanılarak farklı redüksiyon oranları elde edilebilir ve yüksek hızlı motorlar bu şekilde amaca uygun kullanılabilir. Bu bağlantı için ayrı bir braket gerekir ve bu braket ayrıca temin edilmelidir.


    Paket İçeriği ve Uyumlu Ürünler


    o  DYD-14-051    x1

    DYD-14-051, Dynamixel Drive (DYD) Redüktör Performans


    DYD-14-051 Tork-Verim Görünümü:





    Ürün Özeti


    Özellikler Birim DYD-14-051 DYD-14-099
    Redüksiyon Oranı - 51 99
    Tekrarlanabilir Tepe Tork Nm 27 39
    Nominal Çıkış Torku Nm 3.7 5.4
    Maksimum Giriş Hızı rpm 6,000 6,000
    Ortalama Giriş Hızı rpm 2,000 2,000
    Histerisis / Backlash arcmin <3.0 <3.0
    Kalkış/başlama torku cNm 20 20
    Servis Ömrü hours 7,000 7,000
    Boyutlar(OD x H) mm ∅68 x 30 ∅68 x 30
    Ağırlık g 400 400

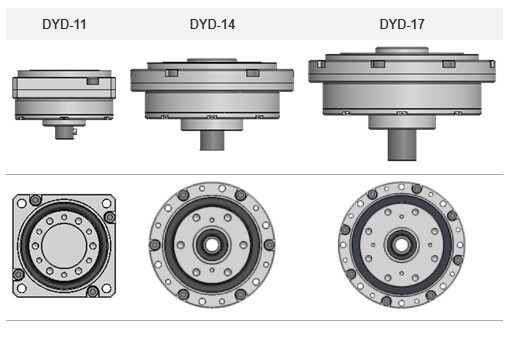

    DYD Sikloid Redüktör Parametrik Karşılaştırma ve Çizim
