Arduino ESP-13 Wifi Shield ESP8266

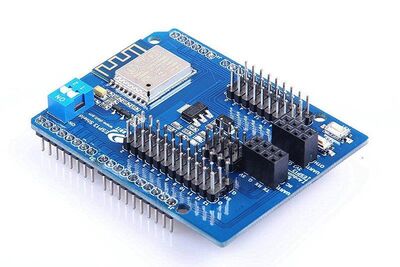

ESP-13 Wifi Shield ESP8266 (Arduino Uyumlu)

 ESP-13 Wifi Shield kartı ESP8266 için optimize edilmiştir ve Arduino Uno ile Mega ile uyumlu şekilde çalışır. Kullanım için 3.3V (ESP8266) ve 5V (Arduino) arasında bir voltaj dönüştürücü çipi bulunur. Seri portlar için kullanılan ikili DIP anahtarlar sayesinde bu modül, hem bağımsız bir ESP8266 genişletme kartı hem de Arduino Uno genişletme kartı olarak kullanılabilir. WiFi ve seri port parametrelerinin yapılandırılmasını sağlamak için WebServer desteklenmiştir. Ayrıca, bu modül tamamen bağımsız bir ESP8266 geliştirme kartı olarak da kullanılabilir.

ÖZET

• 802.11 b / g / n kablosuz standartları
• STA / AP modları desteği
• TCP / IP protokol yığını, Bir soket
• Standart TCP / UDP Sunucusu ve İstemcisini destekler
• Seri port baud hızı yapılandırmasını destekler: 1200/2400/4800/9600/19200/38400/57600/74800/115200 bps
• Seri veri bitlerini destekler: 5/6/7/8 bit
• Seri pariteyi destekleMEZ
• Seri durdurma bitlerini destekler: 1/2 bit
• Arduino UNO, Mega ile pin uyumlu
• Arduino Pinout 2/3/4/5/6/7/8/9/10/11/12/13
• ESP8266 GPIO Pinout 0/2/4/5/9/10/12/13/14/15/16 / ADC / TR / * UART TX / UART RX
• ANAHTAR düğmesi: mod yapılandırma
• Çift Bağlantı Noktalı DIP anahtarları: Arduino ve ESP8266'yı değiştirme
• WiFi çalışma akımı: sürekli iletim işlemi: ≈70mA (200mA MAX), boş mod: <200uA
• Seri WiFi iletim hızı: 110-460800bps
• Sıcaklık: -40 derece ~ + 125 derece
