DENEYAP Mini Geliştirme Kartı

DENEYAP Mini Geliştirme Kartı

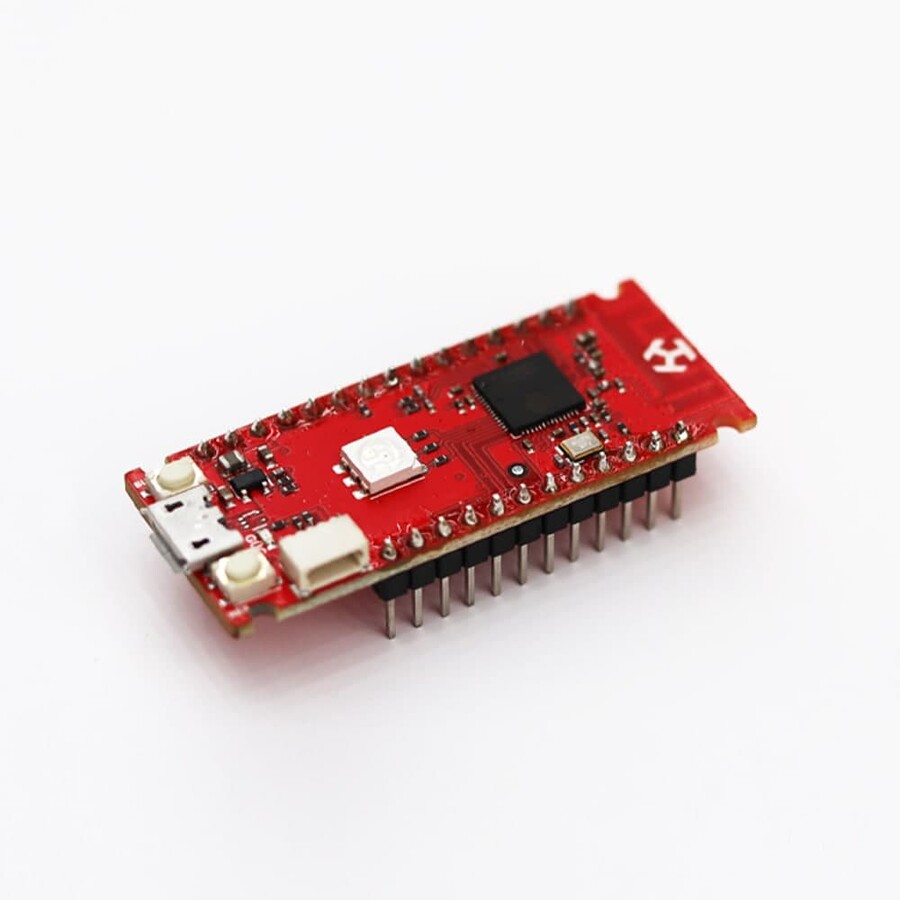

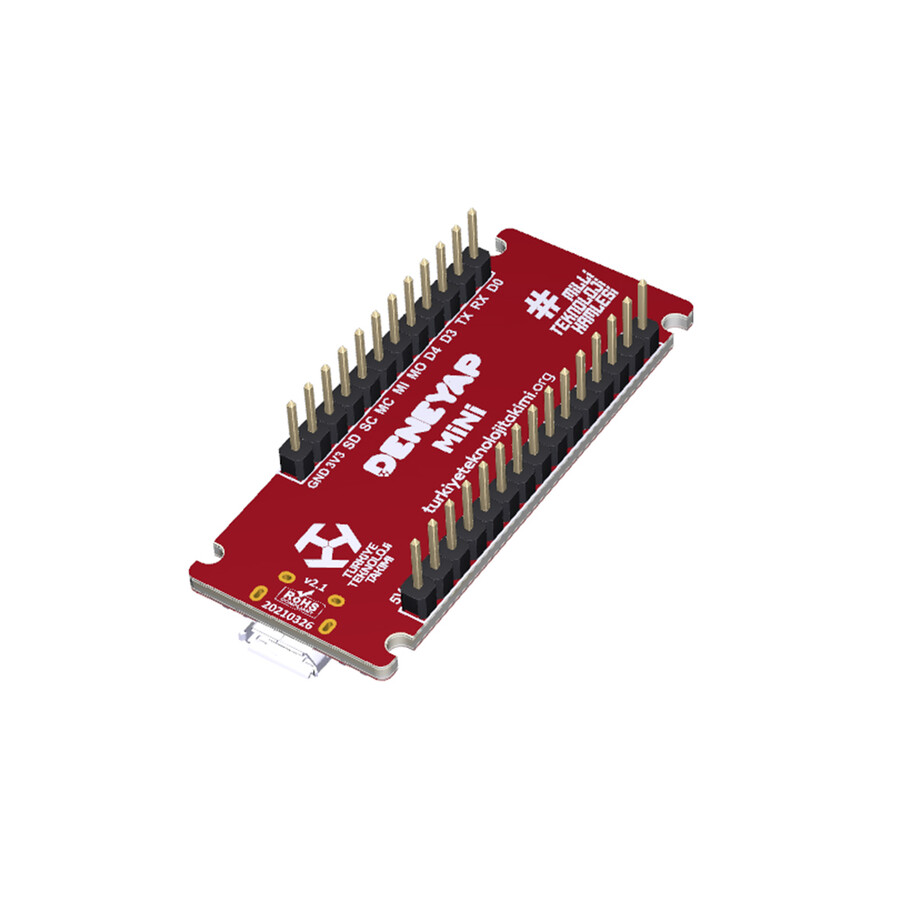

Deneyap Mini, orjinal ESP32-S2 bütünleşik mikroişlemcisi kullanılarak geliştirilmiştir.

Wi-Fi haberleşme özelliğini kullanarak sisteminiz ile bulut tabanlı uygulamanız arasında veri alışverişi sağlayabilirsiniz. Deneyap Mini’yi bir sunucu olarak kullanarak kapalı çevrim bir kablosuz haberleşme ağı kurabilirsiniz.

USB OTG, SPI, UART, I2S, I2C, Kapasitif Algılama gibi zengin bir bağlantı arayüzüne sahiptir. Ayrıca size esneklik sağlamak amacıyla, bu bağlantı arayüzlerinden bir kısmı ihtiyacınıza göre istediğiniz herhangi bir pinden kullanılabilmektedir.

I2C haberleşme konnektörünü kullanarak kablo bağlantısı ve lehimleme yapmadan algılayıcı ve eyleyici birimlerden oluşan sisteminizi hızlı bir şekilde hayata geçirebilirsiniz.

Ayrıca, 2 adet buton ve 1 adet 5050 RGB LED dahili olarak bulunmaktadır.

Genel amaçlı olarak kullanılabilen 22 adet pine sahiptir.

Deneyap Kart, devre tahtası (breadboard) ile uyumlu bir tasarıma sahiptir. Hemen geliştirmeye başlamanız için pinleri sizin için lehimlendi.

Deneyap Kart, Arduino IDE ile uyumludur. Yönergeleri kullanarak kodlamaya başlayabilirsiniz.

Özellikler

• Tek Çekirdek 240MHz Tensilica Xtensa LX7 Mikroişlemci
• 4 MB SPI Flash
• 320 KB SRAM
• 128 KB ROM
• 2.4 GHz Wi-Fi – 802.11b/g/n
• Dahili PCB Anten
• 5050 RGB LED (Pinler, LEDR, LEDG, LEDB)
• Genel Amaçlı Buton (Pin: GPKEY)
• USB Mikro-B
• I2C Haberleşme Konnektörü
• 22 x Dijital Giriş/Çıkış Pini
• 10 x Analog Giriş Pini (13-bit ADC)
• Tüm Dijital Giriş/Çıkış Pinleri; UART, SPI, I2C Haberleşme Arayüzlerini ve Harici Kesmeyi Destekler
• Tüm Dijital Çıkış Pinleri PWM’i Destekler
• 3.3V Çalışma Gerilimi
• 3.3V ve 5V Çıkış Gerilimi
• 3.3 – 5.5V Giriş Gerilimi
• 50.00mm x 20.32mm x 12.96mm

Bağlantılar

• Github Arduino Kütüphanesi
• ESP32-S2 Datasheet
• ESP32-S2 Teknik Rehber
