DENEYAP Geliştirme Kartı

DENEYAP Geliştirme Kartı

Deneyap Kart; güçlü işlemcisi, dayanıklı tasarımı ve çok yönlü giriş/çıkış pinleri ile kullanıcılara Elektronik Programlama, Nesnelerin İnterneti (IoT) ve Yapay Zeka alanlarında uygulamalar geliştirme imkanı sunmaktadır!!!

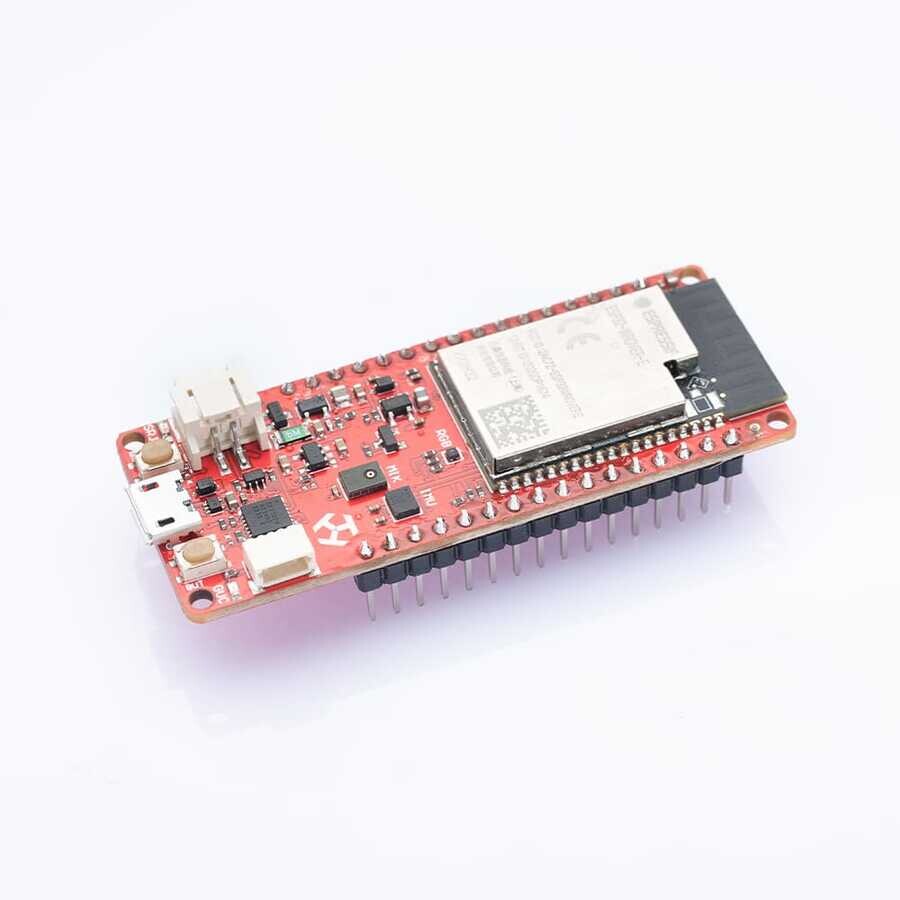

Deneyap ailesinin çok yönlü ve güçlü elektronik geliştirme kartı, orjinal ESP32-WROVER-E modülü kullanılarak geliştirilmiştir.

Güçlü çift çekirdek Tensilica Xtensa LX6 mikroişlemcisi ile makine öğrenmesi ve yapay zeka tabanlı projelere Tensorflow Lite ile başlayabilirsiniz.

Dahili Wi-Fi ve Bluetooth haberleşme özellikleri sayesinde, nesnelerin interneti ve bulut tabanlı projeler hazırlamanızda sizlere imkan sağlayacaktır.

Wi-Fi haberleşme özelliğini kullanarak sisteminiz ile bulut tabanlı uygulamanız arasında veri alışverişi gerçekleştirebilirsiniz. Deneyap Kart’ı sunucu olarak kullanarak kapalı çevrim bir kablosuz haberleşme ağı kurabilirsiniz.

Çift mod (Dual) Bluetooth özelliği ile hem BLE hem de Bluetooth EDR altyapısına sahip cihazlarla veri alışverişi gerçekleştirebilirsiniz. Deneyap Kart; akıllı ev, akıllı tarım, akıllı taşıtlar, mobil sağlık vb. alanlarda uygulamalar gerçekleştirebileceğiniz nesnelerin interneti projelerinde size büyük kolaylık sunmaktadır.

Deneyap Kart’ta dahili olarak yüksek hassasiyetli LSM6DSM algılayıcısı vardır. Bu algılayıcı ile 3-eksen ivme ve 3-eksen dönü ölçümü yapabilir ve sisteminizin sıcaklığını takip edebilirsiniz.

Deneyap Kart, MEMS teknolojisine sahip dahili MP34DT05 mikrofonu ile sadece çevredeki seslerin şiddetini algılamayla kalmaz; konuşma ve ses tanımlama uygulamaları yapmanıza imkan tanır..

UART, I2C, SPI, I2S, Ethernet, SDIO, Kapasitif Algılayıcı gibi zengin bir bağlantı arayüzüne sahiptir. Ayrıca size esneklik sağlamak amacıyla, bu bağlantı arayüzlerinden bir kısmı ihtiyacınıza göre istediğiniz herhangi bir pinden kullanılabilmektedir.

Genel amaçlı olarak kullanılabilen 24 adet pine sahiptir. Bu pinlerden dijital giriş/çıkış olarak kullanılanlar aşırı akıma karşı PTC sigorta ile koruma altına alınmıştır.

Sisteminize güvenilir bir şekilde güç vermenize yardımcı olmak için özel bir Li-Po bağlantı konnektörü bulunmaktadır. Dahası bu bağlantı konnektörünü kullanarak Li-Po bataryanızı şarj edebilirsiniz.

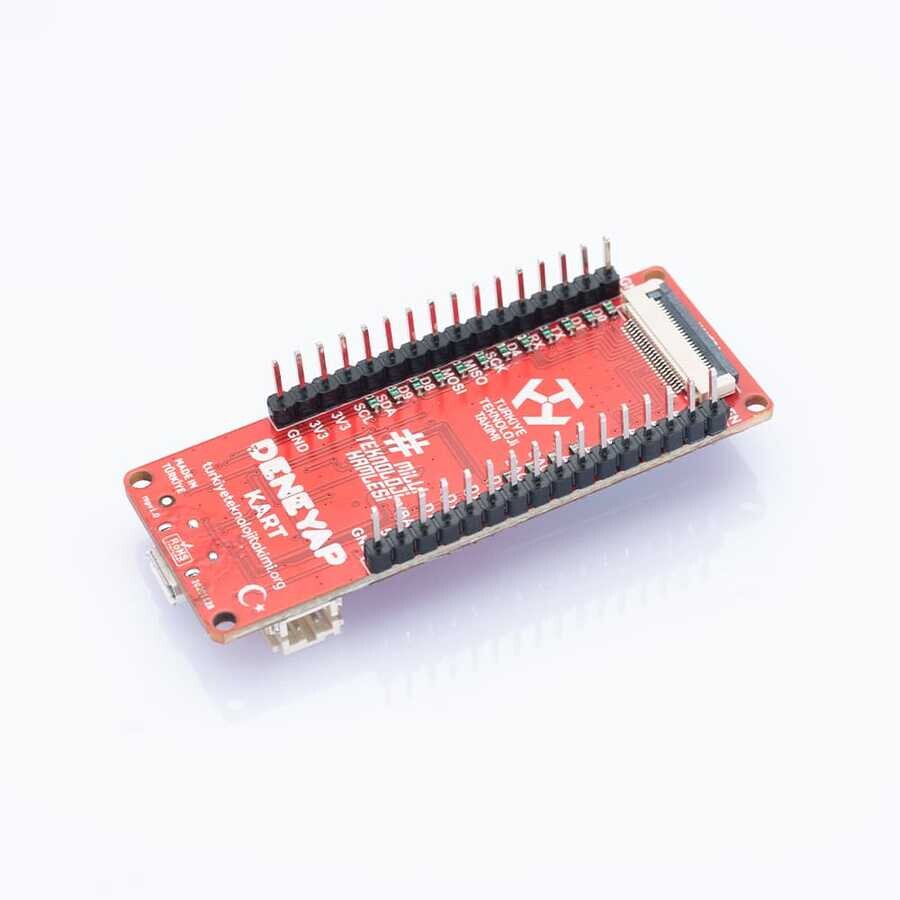

Deneyap Kamera’yı doğrudan Deneyap Kart üzerindeki (FPC) konnektörüne bağlayabilirsiniz.

Ayrıca 2 adet buton ve 1 adet RGB LED dahili olarak bulunmaktadır.

I2C haberleşme konnektörünü kullanarak kablo bağlantısı ve lehimleme yapmadan algılayıcı ve eyleyici birimlerden oluşan sisteminizi hızlı bir şekilde hayata geçirebilirsiniz.

Deneyap Kart’tan kesintisiz olarak harici bağlantı sağlayacağınız çevre birimlerde kullanmak için 3.3V ve 5V gerilime sahip çıkış alabilirsiniz. Sisteminizi Li-Po batarya ile beslerken dahi 5V gerilime sahip güç çıkışı her zaman sizinle olacaktır.

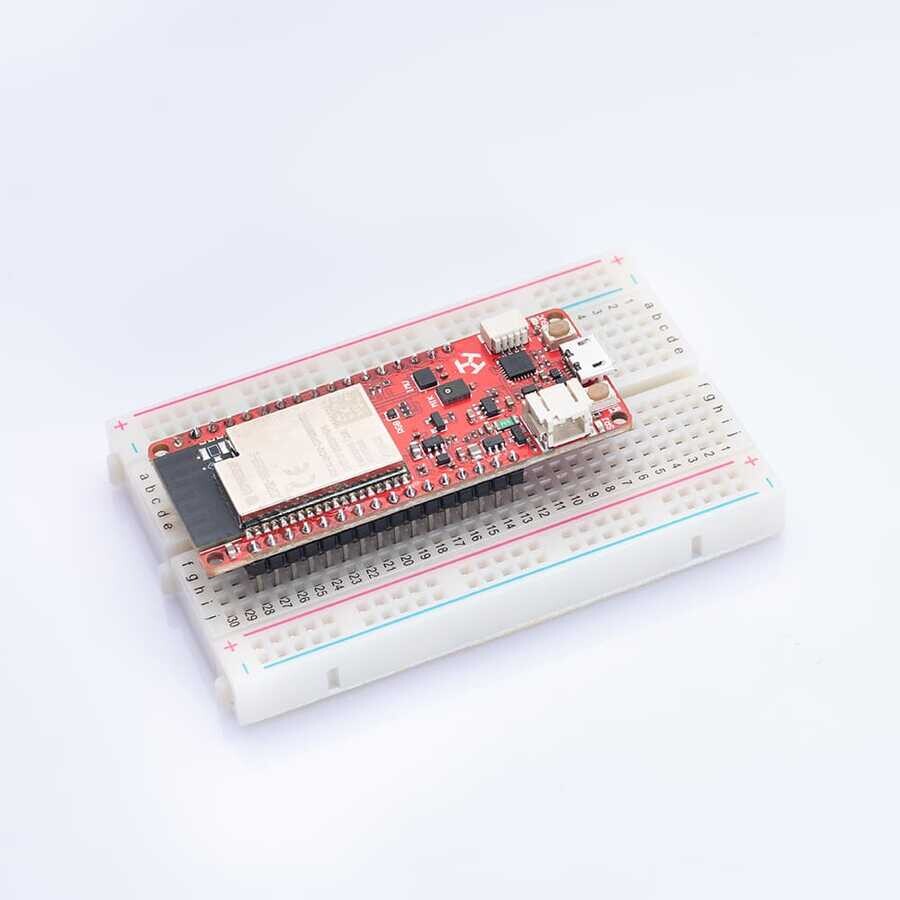

Deneyap Kart, devre tahtası (breadboard) ile uyumlu bir tasarıma sahiptir. Hemen geliştirmeye başlamanız için pinleri sizin için lehimlendi.

Deneyap Kart, Arduino IDE ile uyumludur.

Özellikler

• 240 MHz Çift Çekirdek Tensilica LX6 Mikroişlemci
• 520 KB SRAM
• 128 KB ROM
• 8 MB PSRAM
• 4 MB SPI Flash
• 2.4 GHz Wi-Fi – 802.11b/g/n
• Bluetooth EDR ve BLE
• Dahili PCB Anten
• LSM6DSM ile 3-Eksen Dönüölçer ve 3-Eksen İvmeölçer
• MP34DT05 MEMS Mikrofon
• RGB LED (Pinler: RX, TX, SDA)
• Genel Amaçlı Buton (Pin: GPKEY)
• Li-Po Batarya Şarjı
• Li-Po Batarya Konnektörü
• USB Mikro-B
• I2C Haberleşme Konnektörü
• 24 x Dijital Giriş/Çıkış Pini
• 16 x Analog Giriş Pini (12-bit ADC)
• Tüm Dijital Giriş/Çıkış Pinleri; UART, SPI, I2C Haberleşme Arayüzlerini ve Harici Kesmeyi Destekler
• Tüm Dijital Çıkış Pinleri PWM’i Destekler
• 3.3V Çalışma Gerilimi
• 3.3V ve 5V Çıkış Gerilimi
• 3.3 – 5.5V Giriş Gerilimi
• 63.50mm x 25.4mm x 15.70mm

Bağlantılar

• GitHub Arduino Kütüphanesi
• ESP32-WROVER-E Datasheet
• ESP32 Teknik Rehber
• ST LSM6DSM Datasheet
• ST MP34DT05 Datasheet
