Waveshare DVK512 Raspberry Pi Genişleme Kartı

Ürün Kodu : 11.18.021.014
581,93 TL + KDV
698,31 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Waveshare DVK512 Raspberry Pi Genişleme Kartı






    Waveshare DVK512, Raspberry Pi için geliştirilmiş bir genişleme kartıdır. Waveshare DVK512 üzerinde harici aygıtları ve Raspberry Pi kartları bağlamak için farklı arayüzler mevcuttur. Waveshare DVK512 üzerindeki 40 pinli GPIO genişleme header pinleri sayesinde tüm Raspberry Pi serisi kartlarla uyumludur.

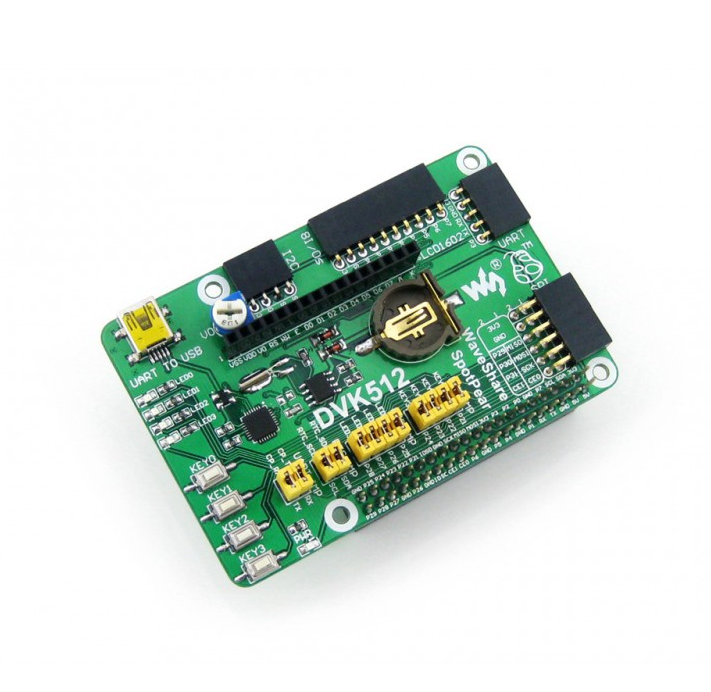

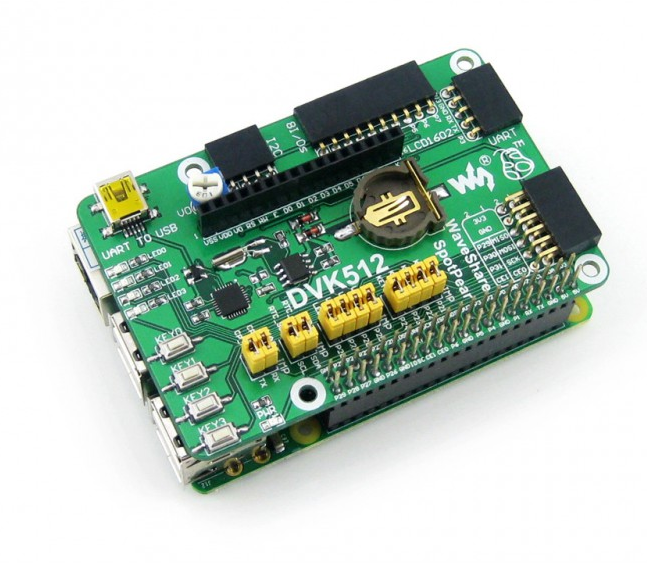

    Waveshare DVK512 üzerindeki arayüzler ve fonksiyonel bazı bölümler:

    1- RPi ile bağlantı için pin bağlantıları
    2- UART arayüzü: RS232, RS485, USB-TO-UART gibi UART modüllerine kolayca bağlanır.
    3- I / O arayüzü (8'li): 8 Buton, Mantık Seviyesi Dönüştürücü, Mix Board vb. gibi I / O'lar tarafından kontrol edilen modüllere kolayca bağlanır.
    4- SPI arayüzü: AT45DBXX Dataflash, L3G4200D Board gibi SPI modüllerine kolayca bağlanır.
    5- I2C arayüzü: PCF8574 Genişleme Kartı, PCF8563 RTC Kartı, LSM303DLHC Kartı gibi I2C modüllerine kolayca bağlanır.
    6- Karakter LCD arayüzü: LCD1602 gibi karakter LCD'lerini bağlamak için kullanılır.
    7- USB konektörü: USB TO UART, yerleşik dönüştürücü CP2102 tarafından desteklenir
    8- Güç göstergesi
    9- Kullanıcı LED'leri
    10- Kullanıcı Anahtarları
    11- Potansiyometre: LCD1602 kontrast ayarı için
    12- RTC pil yuvası
    13- PCF8563: yerleşik RTC yongası
    14- 32.768K kristal: RTC kristali
    15- CP2102: hata ayıklama için yerleşik USB-TO-UART çipi
    16- CP2102 jumper
    17- RTC jumper
    18- Kullanıcı LED'leri için jumper
    19- Kullanıcı Kilit-Şifre (KEY) jumperları



    Waveshare DVK512 uygulamalarından örnek gösterimler:

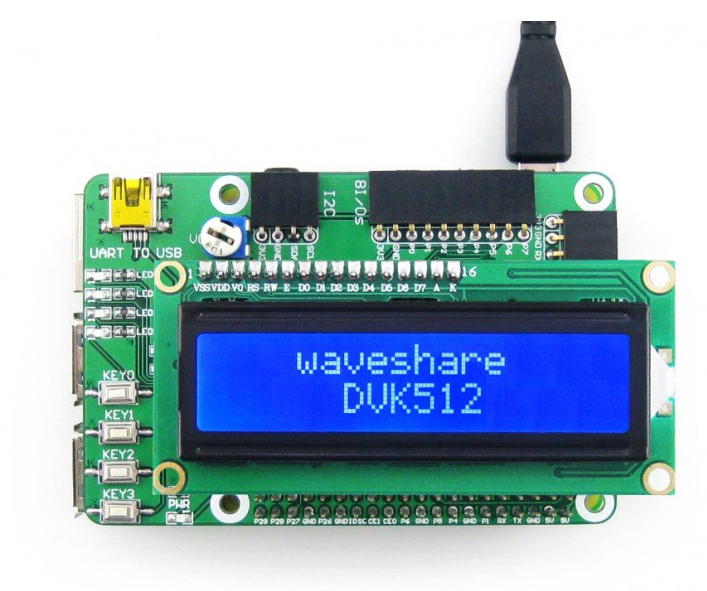

    LCD1602 ile bağlantı şekli:

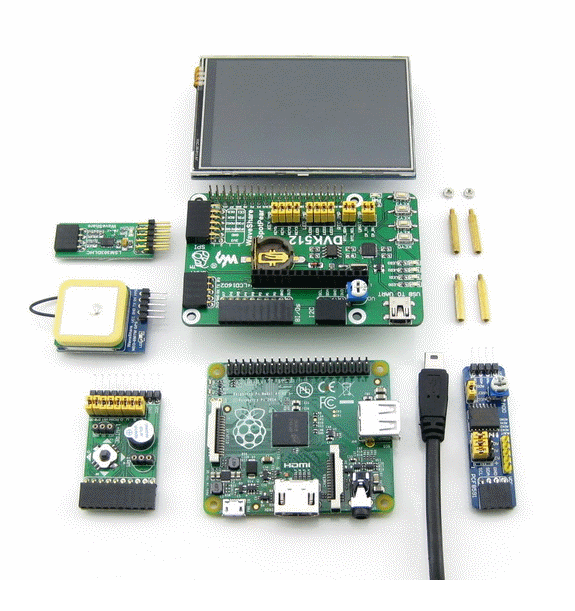

    RPI A+ ile bağlantı şekli:

    RPI A+ ve diğer aksesuarların bağlantı şekli:

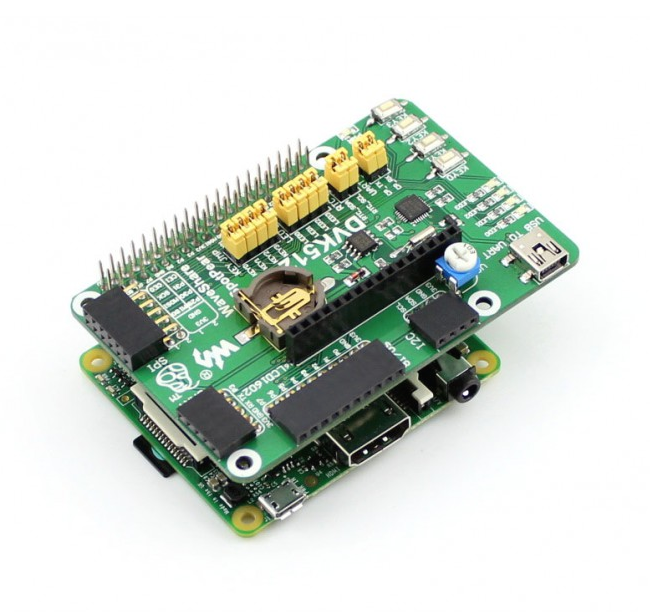

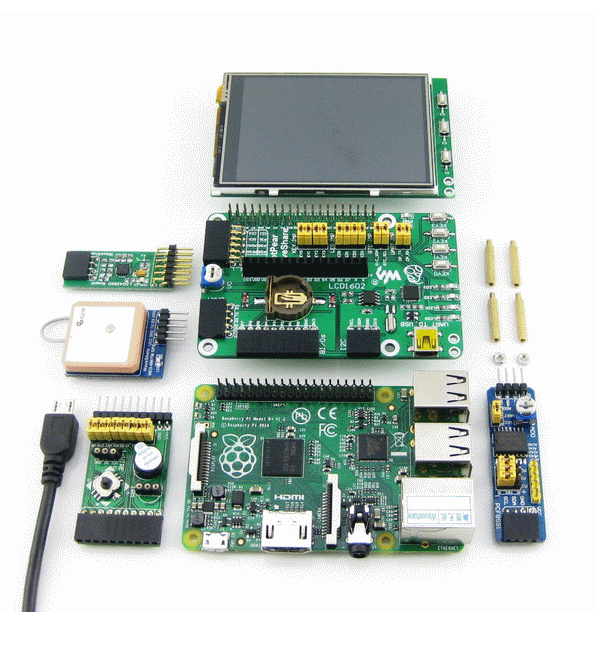

    RPI B+ ile bağlantı şekli:


    RPI B+ ve diğer aksesuarların bağlantı şekli:






    Paket İçeriği






    1- DVK512 x 1
    2- USB tip A - mini-B uçlu kablo x 1
    3- 4 pinli ve 2 pinli kablo paketi x 1
    4- RPi vida paketi (2 parça içerir) x 1
