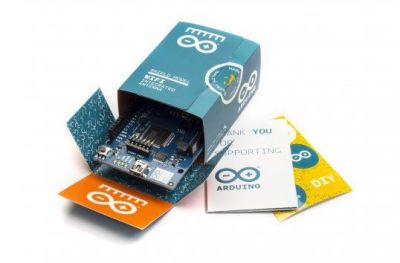

Arduino WiFi Shield (integrated antenna)

UYARI: İncelemiş olduğunuz ürünün farklı bir versiyonu olan Arduino WiFi Shield (antenna connector), robotsepeti.com'dan temin edilebilir. Arduino WiFi Shield (antenna connector), kartına dışarıdan bir anten bağlanması gerekir. Wifi 'Shield'ın harici anten versiyonu, yerleşik antenli versiyonuna göre uzak mesafeler ve metalik yüzeylerle çevrili kapalı alanlarda daha iyi performans gösterir. Harici anten gönderilen pakete dahil DEĞİLDİR!

Arduino WiFi Shield üzerine takıldığı kartın internete bağlanmasını sağlar. WiFi modemlerin kapsadığı alanlarda, projenizde Arduino WiFi Shield ürününü kullanarak internete kolayca erişebilir ve donanımlarınızı internet üzerinden kontrol edebilirsiniz. Tüm Arduino ürünlerde olduğu gibi Arduino WiFi Shield platformununda yazılımı ve dökümantasyonu ücretsiz ve açık kaynak kodlu olarak sunulmaktadır. Arduino WiFi Shield kullanırken göz önünde bulundurulması gereken bazı hususlar şunlardır:
o Arduino WiFi Shield platformunu kullanabilmeniz için pin uyumlu bir Arduino kartına ihtiyacınız vardır ve bu kart paket içerine dahil olmayıp ayrıca sağlanması gerekmektedir!

o Arduino WiFi Shield çalışma gerilimi 5 VDC'dir ve takılacağı kart tarafından sağlanır.

o Arduino WiFi Shield, Arduino DUE uyumludur.

o Bağlantı IEEE 802.11b/g standartlarına uyumludur.

o Şifreleme WEP ve WPA2 'dir.

o Arduino WiFi Shield üzerine takıldığı Arduino kartı ile SPI portu zerinden haberleşir.

o Arduino WiFi Shield üzerinde yerleşik micro-SD kart yuvası ve ICSP header mevcuttur.

o Arduino WiFi Shield firmware güncelleme için, bir mini-USB portu shield üzerinde mevcuttur.

o Diğer Arduino ürünlerde olduğu gibi internete bağlanmak için Arduino WiFi kütüphanesi SD karta veri yazmak için SD kütüphanesi kullanılabilir.

o Arduino WiFi Shield için Arduino IDE 1.0.4 veya üzeri versiyonlar önerilmektedir.
Arduino WiFi Shield üzerinde kablosuz alan haberleşmesi için IEEE 802.11b/g standartlarında iletişim sağlayan HDG104 entegresi ve yazılan 'sketch'leri çalıştıran Atmel AT32UC3 mirodenetleyici entegresi mevcuttur. Arduino WiFi Shield üzerinde diğer Arduino kartlarına takıdıktan sonra üstüne de başka bir shield/kart takılmasını sağlayacak şekilde uzun uçlü wrap 'header'lar kullanılmıştır. Intenet üzerinden geliştirdiğiniz programlarda yoğun bellek gereksinimlerini Arduino WiFi Shield üzerine bir micro-SD kart takarak kaşılayabilirsiniz. SD kart okuyucuya SD kütüphanesi (fonksiyonları) yoluyla ulaşılabilir. SD kütüphanesi ile çalışırken SS pinin 4. pin olduğu unutulmamalıdır!

Arduino kartlar takılıp kullanılırken iki modül arasında haberleşme SPI protoklü ile sağlanır. Arduino WiFi Shield 'ın üzerine takıldığı kart, 'shiled'ın hem işlemcisi hem de SD kartıyla haberleşirken SPI 'bus'u kullanacaktır. SPI pinleri UNO kartında 11,12,13 iken Mega üzerinde 50,51,52 'dir. UNO ve Mega kartlarında haberleşme sağlamak üzere HDG104 WiFi entegresi seçilmek istendiğinde pin 10, SD kart seçilmek istediğinde pin 4 aktif edilmelidir. Bahsedilen pinler GPIO olarak kullanılamaz. Mega kartında 53 numaralı SS pini, haberleşmek üzere HDG104 veya SD kart seçimi yapmamakla beraber output olarak ayarlanmalıdır aksi halde SPI arayüzü çalışmayacaktır. Ayrıca 7 numaralı pinin Arduino WiFi Shield ve Arduino kart arasında handshaking işlemi için kullanıldığı ve başka işlemler için kullanılamayacağı da bilinmelidir. Arduino WiFi Shield içerisinde veri paketlemesi, Transport Layer için TCP/UDP ve Network Layer için IP protokollerine göre yapılır.

HDG104 ve SD kart shield üzerinde bir adet bulunan SPI bus üzerinden aynı anda haberleşme sağlayamayacağından, iki donanımında kullanıldığı 'sketch'lerde bu durum dikkate alınmalıdır. Yine kullanılmayan donanım açık olarak 'deselect' edilmelidir.Bu işlemi SD kart için pin 4'ü logic HIGH yaparak, HDG104 için pin10'u logic HIGH yaparak gerçekleştirebilirsiniz.

Shield üzerinde yer alan RESET butonu hem HDG104 WiFi entegresini hem de mikrodenetleyiciyi resetler. Ayrıca kart üzerinde bir de micro USB konnektör mevcuttur. Bu port sketch yüklemek için olmayıp, At32UC3 mikrodenetleyicisine Atmel DFU protokolü ile firmware yüklemek içindir. Firmware yükleneceği zaman aşağıdaki resimde gösterilen DFU jumper konnektörleri çıkartılmalıdır.

Arduino WiFi Shield üzerinde bazı gösterge LEDleri mevcuttur. Bunlar
- L9 (sarı) : dijital pin 9'a bağlıdır.
- LINK (yeşil) : birağa bağlanıldığını gösterir.
- ERROR (kırmızı) : haberleşme hatası oluştuğunda yanar.
- DATA (mavi) : veri alışverişi olduğunu gösterir.
Arduino WiFi Shield'ı Arduino Kartlara Bağlama

Arduino WiFi Shield modülünü Arduino kartların (Mega, UNO vb) kartların üzerine takarak kullanabilirsiniz. 'Shield'ı üzerine taktığınız karta sketch yüklemek için USB kablosunu karta takın ve yükleme işlemini gerçekleştirin. Sketch yüklendikten sonra USB kablosunu çıkarabilir ve kartınıza harici bir güç kaynağı bağlayarak çalıştırabilirsiniz. Dijital pin 7 handshake pini olarak kullanıldığından başka bir amaçla kullanılamaz!

Arduino WiFi Shield modülünü uyumlu bir Arduino kartına taktığınızda kartın Rev3 veya üstü olup olmadığına dikkat edin. Eğer kart daha eski bir versiyonsa, 'shield'ın takıldığı kartla uyumlu çalışmasına sağlayan IOREF pinine uygun referans gerilimi 3.3 V olarak kullanıcı tarafından sağlanmalıdır. Buna göre kullanıcı iki çözüm üretebilir. İlk çözüm IOREF pinini yakınında bulunan 3.3 pinine bir tel ile bağlamaktır. İkinci çözüm ise kartın altındanki 3.3 V - IOREF jumper bağlantısını birleştirmektir.(Aşağıdaki resmi inceleyin.)

UYARI: Yerleşik anten (integrated antenna) ICSP 'header'ının yanındaki yeşil renkli komponenttir.
