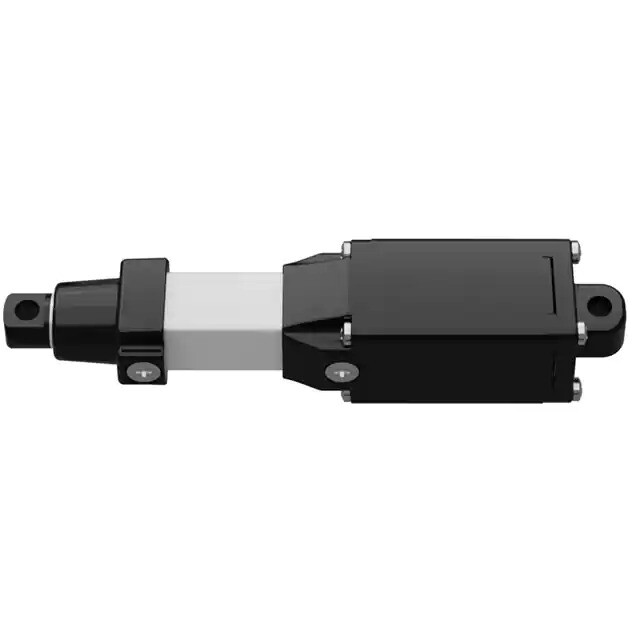

Actuonix S20-30-38-B, Step Motorlu Hassas Lineer Aktüatör - Motor 38, 30mm

Ürün Kodu : 03.17.005.030
2.889,09 TL + KDV
3.466,90 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Actuonix S20 Serisi, Step Motorlu Hassas Lineer Aktüatör (Stepper Actuator) - Piston Tip, Motor 38, 30mm


    Actuonix S20 serisi step motorlu aktütörler, L12 platformu üzerine tasarlanmış piston tipli ( rod-style ) aktüatörlerden oluşur. S20 Serisinde, L12 aktüatörlerdeki DC motor ve redüktör yerine bir NEMA 8 step motor kullanılmıştır ve şaftı doğrudan bu motor sürmektedir. S20 serisini diğer serilerden ayıran diğer özellik ise hassas konumlama yapabilmesi ve Actuonix'in uzun ömürlü serileri arasında yer almasıdır.

    Actuonix S20 serisi bir step motor kontrol kartı ile kullanılabilir ancak üretici tarafından önerilen kontrol kartı farklı  Pololu Tic T825'dir. TIC T825 6 farklı kontrol arayüzü ve akım sınırlama, ters gerilim koruma gibi yardımcı özelliklerle S20 serisi için idealdir.

    Pololu Tic T825 USB Çoklu Arayüze Sahip Step Motor Kontrol Kartı PL-3130 - Robot Sepeti

    Görsel: Pololu Tic T825 step motor kontrol kartı

    İşte S20 Serisinin diğer özellikleri:

    i)

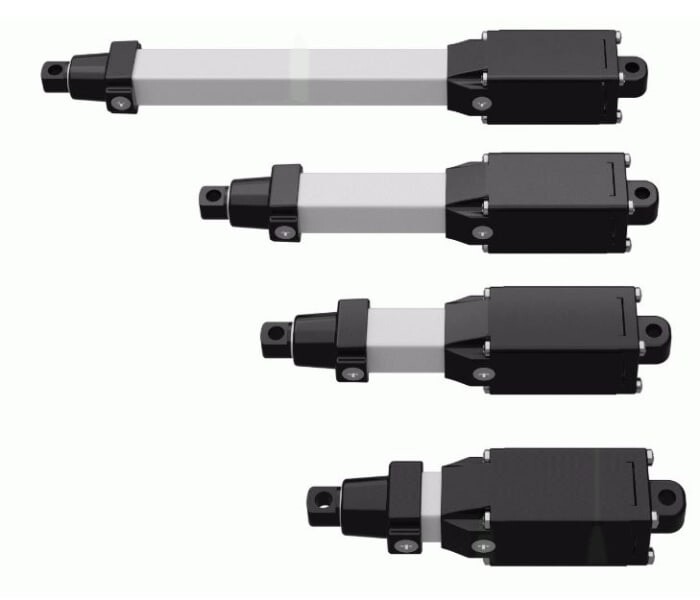

     Strok boyu: 15mm, 30mm, 50mm, 100mm

     Motor Ölçüsü: motor30 ve motor38, motor boyu seçenekleriyle 8 çeşit ürün mevcuttur.

    ii)

    4 kablo çıkışı ve bağlantıları:


    iii)

    Microstepping ile çözünürlük arttırılabilir ancak bu durumda adımlar arasında non-linear değişimler ve azalan tutma torku görülebilir.

    Düşük hızlar: microstepping ile sessiz ve akıcı hareket sağlanabilir.

    Orta hızlar: tam adımlama durumunda, ses tolere edilebilir ve maksimum yük performansı iyileşir

    Yüksek hızlar: tam adımlamada sınırlandırılmış negatif/pozitif ivmelenme önerilmekte! (Kontrol sinyali frekansında ramp fonksiyonu) Rampalı microstepping de uygulanabilir ancak maksimum kuvvet düşebilir!

    iv)

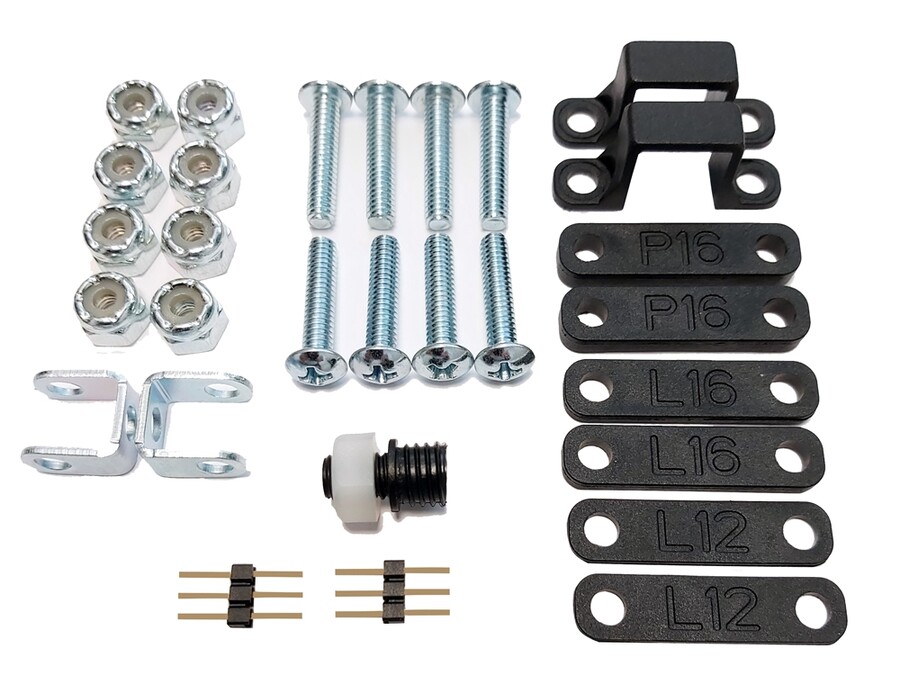

    Tüm Actuonix lineer eyleyiciler montajlama kiti ile birlikte gönderilmektedir.

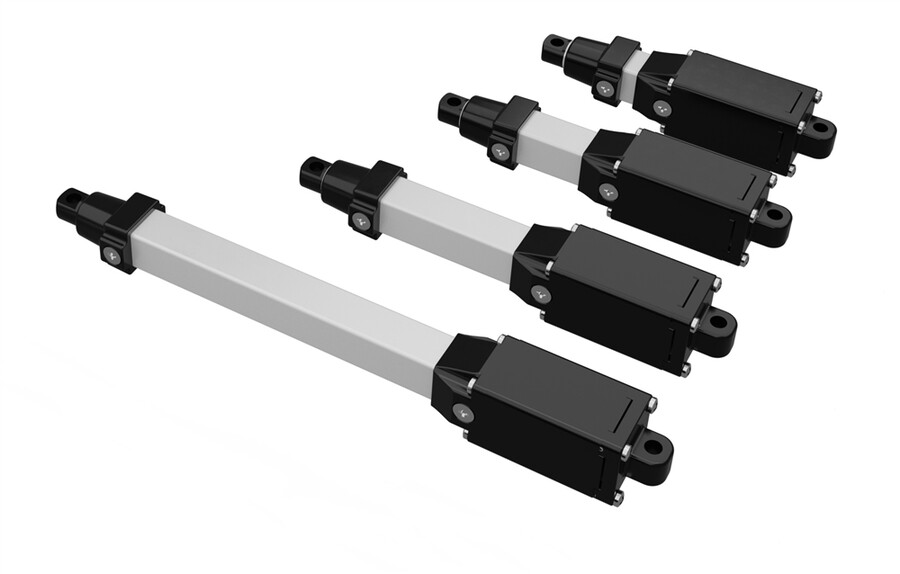

    S20 Serisi Lineer Aktüatör Çeşitleri


    Bu ürün S20-30-38-B :

    S20-15-38-B
    S20 30 38 B
    S20 : NEMA 8 step motorlu hassas konumlanabilen aktüatör 30mm strok boyuna sahip Aktüatör kendi içinde boyu L=38mm olan step motora sahiptir Kontrol: özel bir kontrol yöntemi için donanımı yoktur, faz kablo çıkışları mevcuttur



    Diğer Seçenekler

    Motor Tipi
    Motor 30 Motor 38
    Strok 15mm
    30mm
    50mm
    100mm


    S20 Serisi Motor 38 Lineer Aktuatörlerin Özellikleri ( ÖZET )


    Motor Motor 38
    Tam Adım Boyu 0.01mm
    Geriye Sürme
    Kuvveti
    enerji var 40N
    enerji yok 60N
    Strok 15mm 30mm 50mm 100mm
    Ağırlık 62g 64g 70g 84g
    Kapalı Uzunluk (hole-to-hole) 89.8mm 104.8mm 124.8mm 174.8mm
    Maksimum Yanal Kuvvet 0.10 x Maksimum Kuvvet
    Voltaj Opsiyonları 0 - 4.2VDC
    Maksimum Akım (faz başına) 600mA
    İndüktans (faz başına) 2.1mH ( 1KHz de )
    Rezistans (faz başına) 7 ohm
    Çalışma Sıcaklığı -10 ila +40°C (sıcaklık artımı max 80 °C e kadar)
    Gürültü <40dB ( 45cm de ve düşük gürültü ayarlarında)
    IP Koruma Sınıfı IP-54
    Mekanik Backlash 0.1mm
    Maksimum Duty Cycle %100

    Performans




    Bağlantılar



    S20 datasheet (motor 38): Datasheet
    S20 Series 3D Files (STP): S20 3D Files (STP)
