Actuonix L12-10-50-6-P, Pozisyon Geri Beslemeli Mikro Lineer Aktüatör, 6V

Ürün Kodu : 03.05.005.048
3.604,20 TL + KDV
4.325,04 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)

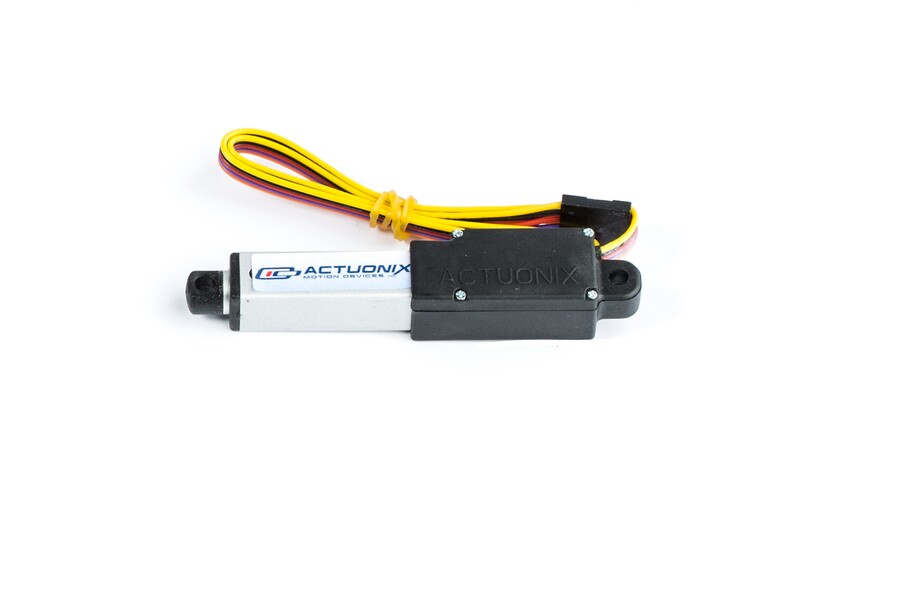

  • Actuonix L12-10-50-6-P, Mikro Lineer Aktüatör/Motor - Rod ( Piston ) Tipli ve Pozisyon Geri Beslemeli ( -P ) - 6V, 10mm Strok, 50:1


    Actuonix L12 lineer aktüatör çeşitleri; kontrol yöntemine göre limit sviçli (-S), potansiyometre ile pozisyon geri beslemeli (-P), yerleşik mikrodenetleyiciye sahip (-I) ve standart hobi tip RC servo arayüzlü (-R) olmak üzere dörde ayrılır. Pozisyon geri beslemeli ( L12-P ) grupta yer alan bu ürünün;

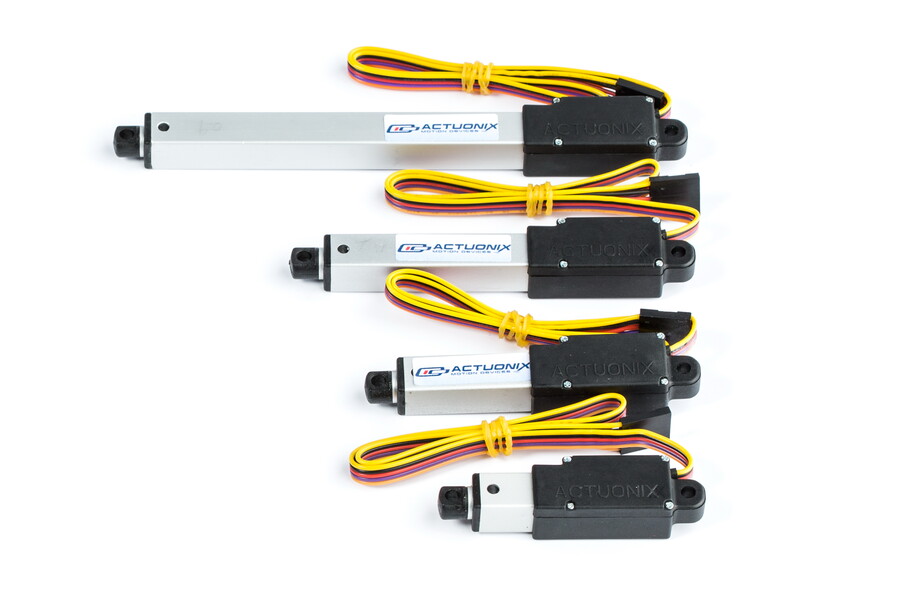

       o 10mm, 30mm, 50mm ve 100mm olmak üzere 4 strok opsiyonu
       o Farklı büyüklükte yükler için 22N, 42N ve 80N kuvvet oluşturabilen 3 redüksiyon oranı opsiyonu
       o 6V ve 12V olmak üzere 2 besleme gerilimi seçeneği ile toplamda 24 çeşidi vardır!

    Diğer Actuonix doğrusal motorlar kullanım alanlarına benzer şekilde L12-P serisi de bir elektrikli piston olarak; akıllı mobilyacılık ( TV ve masa liftleri, gizli çekmece ) uygulamalarında, robotik hareket sistemlerinde, güneş ışığı takip yapıları ve tıbbi ekipmanlarda, bazı endüstriyel otomasyon uygulamalarında sık tercih edilir!

    Actuonix L12-10-50-6-P lineer aktüatörün ( doğrusal eyleyici ) önemli özellikleri:

    i) L12-P serisi ürünler üzerinde, dahili bir denetleyici veya limit switch yoktur. Bunun yerine ve analog pozisyon geri besleme (position feedback) sinyali sağlayan bir potansiyometreye sahiptir.

    ii) L12-P serisi ürünler harici Arduino gibi harici  kontrol kartları ile kontrol edilebildiği gibi esasında Actuonix'in LAC aktüatör kontrol kartı ile kullanıldığında oldukça zengin kontrol seçeneklerine kavuşur: LAC karta özel konfigürasyon yazılımı üzerinden USB portuyla ayrıca 0-5v, 4-20mA, PWM (RC servo) kontrol yöntemleri ile L12-P aktüatörü kontrol edebilirsiniz.

    iii) LAC Kartı ile strok limiti uyarlamaları, hız (standart hızdan daha yavaş) ve hassasiyet uyarlamaları ve stall koruma gibi standart dışı gereksinimler karşılanabilir.

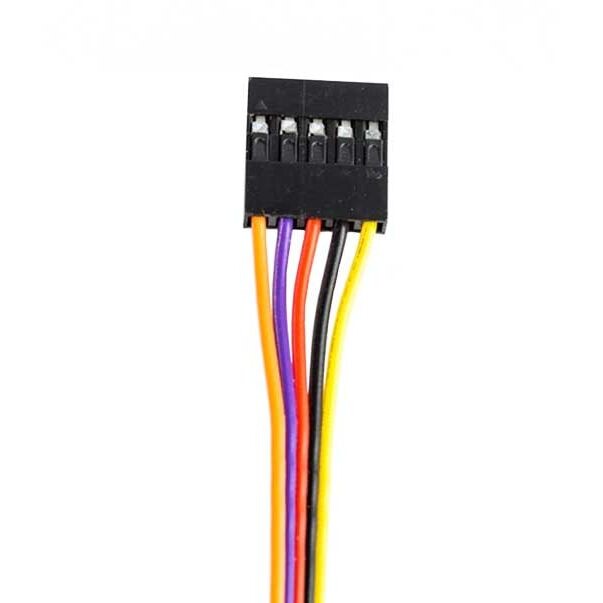

    iv) L12-P seri eyleyicilerde konektör 5 uçludur. Aktuatör strok pozisyonu, 1 ve 5 (nolu) uçlardan kararlı bir düşük (low) ve yüksek (high) voltaj referansı sağlayıp uç 2’den pozisyon sinyalini okuyarak izlenebilir. 2 (nolu) uçtaki voltaj iki referans voltajı arasında aktuatör hareket (stroke) pozisyonuyla orantılı doğrusal bir şekilde değişecektir.

    v) L12-P serisi diğer seriler ile benzer şekilde PMDC redüktörlü motor, eloksallı alüminyum şaft, pirinç vidalar, motor sürme ve kontrol elektroniği yapıları gibi yapılardan oluşur.

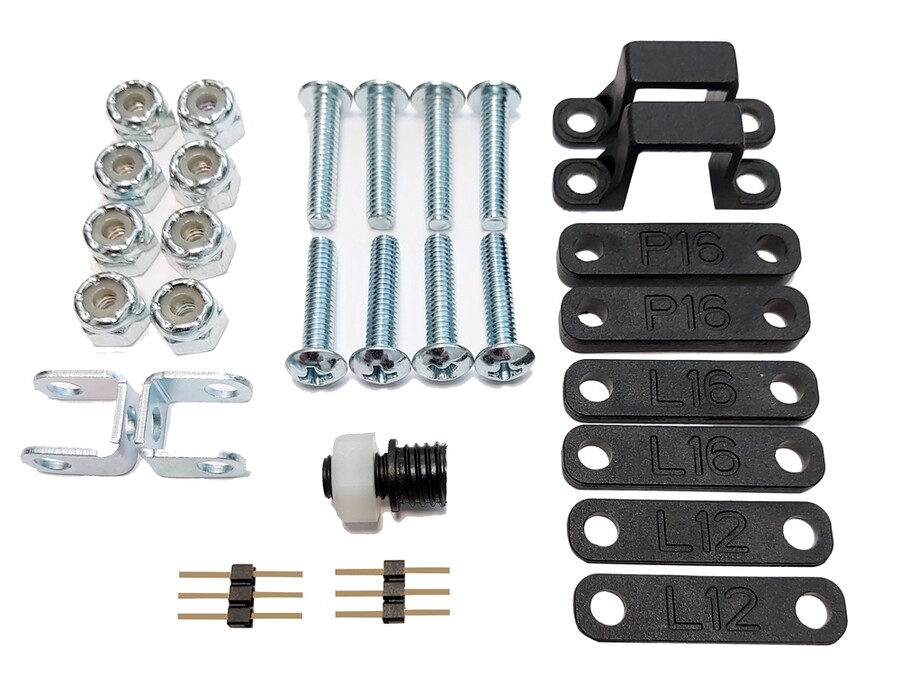

    Ayrıca her L12-P serisi aktuatörleri iki montajlama kelepçesi (clamp), iki montajlama braketi (bracket) ve iki rod ucu seçeneğiyle yollanır: bir adet halkalı uç ve bir adet somunla birlikte yivli uç...


    L12-P Lineer Aktüatör Çeşitleri


    Bu ürün L12-10-50-6-P :

     L12-10-50-6-P
    L12 10 50 6 P
    Rod Tipinde  10mm strok boyuna sahip 50:1 redüksiyon oranına sahip  6V Nominal gerilim ile çalışan Kontrol: dahili potansiyometre ile pozisyon kontrolü



    Diğer Seçenekler


    Redüksiyon oranı

    50:1

    100:1

    210:1





    Strok

    10mm




    30mm




    50mm




    100mm




    L12 Lineer Aktuatör Sınıfı Özellikleri ( ÖZET )




    Redüksiyon Oranı 50:1 100:1 210:1
    Tepe Güç Noktası 17N @ 14mm/s 31N @ 7mm/s 62N @ 3.2mm/s
    Tepe verimlilik noktası 10N @ 19mm/s 17N @ 10mm/s 36N @ 4.5mm/s
    Maksimum Hız (yüksüz) 25 mm/s 13 mm/s 6.5 mm/s
    Maksimum Kuvvet 22N 42N 80N
    Tersine Sürme Kuvveti 12N 22N 45N

    Strok Opsiyonları

            10mm                   30mm                  50mm                   100mm
    Ağırlık 28g 34g 40g 56g
    Konumsal doğruluk (-I,-R,-P) ±0.2mm ±0.2mm ±0.3mm ±0.5mm
    Maksimum Yanal Kuvvet 50N 40N 30N 15N
    Kapalı uzunluk 62mm 82mm 102mm 152mm
    Potansiyometre (-I,-R,-P) 1kΩ/mm ± 50%   3kΩ/mm ± 30% 6 kΩ/mm ± 30% 11 kΩ/mm ± 30%
    Voltaj Opsiyonları 12V / 6V
    Maksimum Giriş Voltajı 13.5V / 7.5V
    Standby akımı 3.3mA / 7.2mA
    Stall Akımı 185mA / 460mA
    Çalışma Sıcaklığı –10°C to +50°C
    Maksimum duty cycle % 20
    Gürültü 55 dB,  45 cm mesafede
    IP koruma sınıfı IP-54
    Mekanik Backlash 0.2mm
    Maksimum Statik Kuvvet 200N


    Çizim



    L12-P ile Düşünülebilecek Aksesuarlar


    Pozisyon Göstergesi



    Bağlantılar



    L12 Serisi Aktuatör Datasheet: Actuonix L12 Datasheet
    L12 Serisi 3D Model (IGES) 10, 30, 50 and 100mm: L12 3D Models (IGES)
    L12 Serisi 3D Model (STP): L12 3D Model (STP)
