Actuonix L16 Ailesi Elektrikli Mikro Lineer Aktüatör, Limit switchli ( -S ), Rod ( Piston ) Tipli, 140mm Strok, 35:1, 12V

Actuonix markasının tercih edilen ve uygun fiyatlı lineer aktüatör ailelerinden ( L16-P, L16-R ve L16-S ) biri olan L16-S, hareketi limit switch ( limit anahtar) ile kontrol edilen rod ( piston ) tipli bir doğrusal eyleyicidir. L16 ürünler, L12 ailesine hem daha güçlü hem daha hızlı bir aktüatör ( motor ) grubudur ve etkileyici bir şekilde küçük bir tasarıma sahiptir (L12'den sadece bir miktar bütüktür). Bu özelliğiyle L16-S serisi; kısıtlı alanda yüksek güç gerektiren robotik, medikal enstrümantasyon, kendin yap (DIY), otomotiv ve ev içi uygulamalarda kullanılır.

L16-S hakkıdaki diğer yapısal bilgiler kullanım ipuçları:

Strok boyu: 30mm, 50mm 100mm ve 140mm

Güç seçenekleri: 50N (35:1), 100N (63:1), 200N (150:1)

Çalışma gerilimi: 12V nominal

ii)

Yukarıdaki resimde L16 grubunun farklı redüksiyon oranlarına sahip aktuatörlerinde kuvvet-hız ve akım-kuvvet grafikleri gösterilmektedir. Buna göre, 150:1 redüksiyon oranına sahip bir L16 aktuatör en düşük hızla hareket ederken en fazla itme-çekme kuvvetini üretebilir. 35:1 bir redüksiyon oranına sahip bir aktuatör için ise üretilen aynı kuvvet için 150:1'e göre daha hızlı olduğu görülmektedir.

iii)

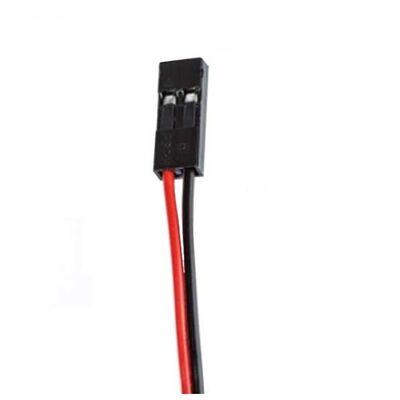

Actuonix L16-S serisi servoları kontrol etmek oldukça kolaydır. Motor bağlantısı 2 kablo ucuna sahip bir konektör vasıtasuyla olur. Aktuatöre voltaj uyguladığınızda uzayacak, polariteyi terslediğinizde ise aktuatör kısalacaktır. L16-S serisi aktüatörler, momentary (anlık) rocker switch, latching (mandallama yapan- kalıcı) rocker switch, kablosuz denetleyici veya bir H köprü ile kontrol edilebilir. L16-S serisi polarite değiştirebilen fırçalı motor sürücüler yardımıyla RC uygulamalarda da yer alır!

iv)

Ayrıca Actuonix L16-S serisi aktuatörler LAC kartı ile birlikte kullanılamaz.

Tüm Actuonix doğrusal aktuatörler montajlamayı kolaylaştırmak için donanım/montajlama kiti ile birlikte gönderilir.

L16-S Lineer Aktüatör Çeşitleri

Bu ürün L16-140-35-12-S :

L16-140-35-12-S
L16	140	35	12	S
Rod Tipinde (daha güçlü ve hızlı)	140mm strok boyuna sahip	35:1 redüksiyon oranına sahip	12V Nominal gerilim ile çalışan	Kontrol: limit switch

Diğer Seçenekler

		Redüksiyon oranı
		35:1	63:1	150:1
Strok	30mm	√	√	√
	50mm	√	√	√
	100mm	√	√	√
	140mm	√	√	√

L16-S Lineer Aktuatör Ailesi Özellikleri ( ÖZET )

Redüksiyon Oranı	35:1		63:1	150:1
Tepe Güç Noktası	50N @ 16mm/s		75N @ 10mm/s	175N @ 4mm/s
Tepe verimlilik noktası	24N @ 24mm/s		38N @ 15mm/s	75N @ 7mm/s
Maksimum Hız (yüksüz)	32 mm/s		20 mm/s	8 mm/s
Maksimum Kuvvet	50N		100N	200N
Tersine sürme Kuvveti	31N		46N	102N
Strok	30mm	50mm	100mm	140mm
Ağırlık	52g	56g	74g	84g
Tekrarlanabilirlik (P & LAC)	-	±0.3mm	±0.4mm	±0.5mm
Maksimum Yanal Kuvvet	45N	40N	30N	20N
Kapalı uzunluk	98mm	118mm	168mm	208mm
Potansiyometre	-	6kΩ/mm ± 50%	11 kΩ/mm ± 50%	16 kΩ/mm ± 50%
Voltaj Opsiyonları	12V Nominal (-P & -S), 6V nominal (-R)
Stall akımı	650mA ( 12V'ta )
Çalışma Sıcaklığı	–10°C to +50°C
Maksimum duty cycle	%20
Gürültü	60dB ( 45cm de )
IP koruma sınıfı	IP-54
Mekanik Backlash	0.25mm
Maksimum Statik Kuvvet	250N
Maksimum Sızıntı Akımı ( -S )	8uA
