Actuonix P16-100-256-12-S Yüksek Güçlü & Hızlı Lineer Aktüatör, Limit Sw.

Ürün Kodu : 03.05.005.139
3.784,94 TL + KDV
4.541,92 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Actuonix P16-S Serisi Premium Mikro Lineer Aktüatör - Limit switchli ( -S ), Rod ( Piston ) Tipli, 100mm Strok, 256:1, 12V



    P16-S Serisi Lineer Aktüatörler, Actuonix'in yeni nesil ve limit switch hareket kontolüne sahip doğrusal eyleyici ( linear actuator ) serisidir. P16 ailesi ürünler, L12 ve L16 serisi benzer sınıftaki lineer aktüatörlere göre, daha uzun ömürlü, daha güçlü ve daha hızlı itme çekme hareketi gerçekleştirebilen markanın premium lineer motorlarıdır. Bununla birlikte 4 ayrı strok boyu için ürün ağılıkları 95g -140g arasında değişir ve daha büyük motor, daha hızlı hareket kabiliyeti ve daha ağır yükleri hareket ettirebilme gücü ile robotik, akıllı mobilyalar, oyuncaklar, tüketici elektroniği gibi projelerde elektrikli piston görevi görebilir.

    (Görsel: P16-s aktüatörlerle L16-s, L12-s, PQ12-s ürünlerin boyut karşılaştırması)

    P16-S serisi ürünlerin yapısal ve fonksiyonel özellikleri:

    i)

     Strok boyu: 50mm, 100mm, 150mm or 200mm

     Redüksiyon oranları: 22:1[ 50N ], 64:1[ 90N ], 256:1[ 3000N ],

     Voltaj: 12V (tek tip)  olmak üzere 12 çeşit P16-S ürünü bulunmaktadır!

    ii)

    Actuonix P16-S aktuatörleri elle kontrol edilen uygualamalar ve basit 2 pozisyonlu otomasyon sistemlerinde kullanılır. Aktuatör, stroke hareket mesafesine 0.5mm kalana kadar hareket edebilir; bu mesafeye ulaştığında ise limit anahtar servo hareketini durdurur. Dahili diyotlar ters öngerilim oluşumunu önler. Limit anahtarların hareketi hangi noktada durduracağı fabrikada ayarlanmıştır. Aktüatörün gücü kesildiğinde motor şaftı konumunu koruyacaktır ancak bunun için gerekli koşul şafta uygulanan kuvvetin tersine sürme kuvvetini aşmamasıdır. Aktüatörü birkaç saniyeden fazla veya birden fazla kez stall durumunda kullanmak ürün ömrünü kısaltacaktır.

    iii)

    Actuonix P16-S serisi aktuatörler LAC kartı ile birlikte kullanılamaz.

    iv)

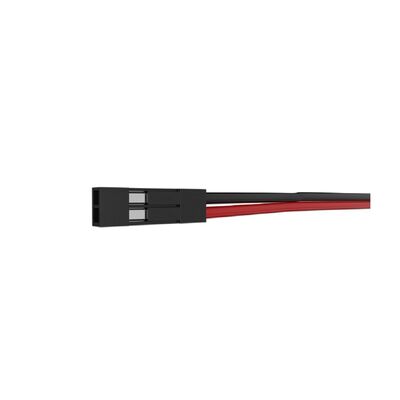

         Konnektör uçları:

    o Aktuatör Motor Gücü (+12V)
    o Aktuatör Motor Gücü (toprak)

    v)

    Tüm Actuonix aktüatörler montaj kiti ile birlikte gönderilmektedir.

    P16-S Lineer Aktüatör Çeşitleri


    Bu ürün P16-100-256-12-S :

     P16-100-256-12-S
    P1610025612S

    Rod Tipinde (en güçlü ve hızlı aktüatör ailesi)

     100mm strok boyuna sahip256:1 redüksiyon oranına sahip 12V Nominal gerilim ile çalışanKontrol: limit anahtar (limit switch) ile sağlanmakta


    Diğer Seçenekler

    Redüksiyon oranı
    22:164:1256:1




    Strok
    50mm
    100mm
    150mm
    200mm


    P16-S Lineer Aktuatör Ailesi Özellikleri ( ÖZET )


    Redüksiyon Oranı 22:164:1256:1
    Tepe Güç Noktası40N @ 26mm/s80N @ 9mm/s250N @ 2.5mm/s
    Tepe verimlilik noktası25N @ 34mm/s40N @ 14mm/s150N @ 3.4mm/s
    Maksimum Hız (yüksüz)46 mm/s18 mm/s4.8 mm/s
    Maksimum Kuvvet50N90N300N
    Tersine sürme Kuvveti75N200N>500N
    Strok Opsiyonları50mm100mm200mm300mm
    Ağırlık95g110g125g140g
    Tekrarlanabilirlik (P & LAC)±0.3mm±0.4mm±0.6mm±0.8mm
    Maksimum Yanal Kuvvet20N15N10N4N
    Kapalı uzunluk97mm147mm197mm247mm
    FeedBack Pot6kΩ/mm ± 50%11kΩ/mm ± 50%20kΩ/mm ± 50%23kΩ/mm ± 50%
    Feedback Doğrusallığı%2'den küçük
    Voltaj Opsiyonları12V Nominal ( 0-15Vdc )
    Stall akımı1000mA @ 12V
    Çalışma Sıcaklığı–10°C to +50°C
    Maksimum duty cycle%20
    Gürültü62dB ( 45cm'den )
    IP koruma sınıfıIP-54
    Mekanik Backlash0.3mm
    Maksimum Statik Kuvvet500N
    Maksimum Sızıntı Akımı ( -S )8uA



    Çizim



    Bağlantılar



    P16 Ailesi Aktüatör Datasheet: P16 Datasheet
    P16 Ailesi 3D Model (IGES): P16 3D IGES
    P16 Ailesi 3D Model (STP): P16 Series 3D Model (STP)
