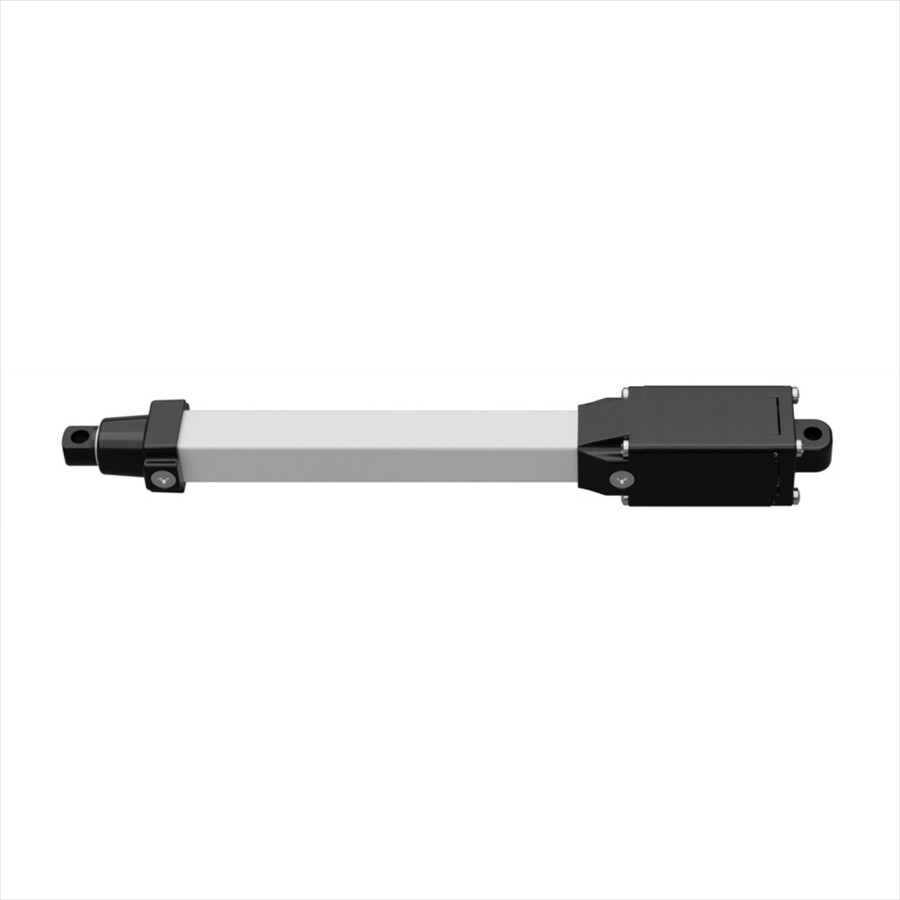

Actuonix S20-100-38-B, Step Motorlu Hassas Lineer Aktüatör, Motor 38, 100mm

Actuonix S20 Serisi, Step Motorlu Hassas Lineer Aktüatör (Stepper Actuator) - Piston Tip, Motor 38, 100mm

Actuonix S20 serisi step motorlu aktütörler, L12 platformu üzerine tasarlanmış piston tipli ( rod-style ) aktüatörlerden oluşur. S20 Serisinde, L12 aktüatörlerdeki DC motor ve redüktör yerine bir NEMA 8 step motor kullanılmıştır ve şaftı doğrudan bu motor sürmektedir. S20 serisini diğer serilerden ayıran diğer özellik ise hassas konumlama yapabilmesi ve Actuonix'in uzun ömürlü serileri arasında yer almasıdır.

Actuonix S20 serisi bir step motor kontrol kartı ile kullanılabilir ancak üretici tarafından önerilen kontrol kartı farklı  Pololu Tic T825'dir. TIC T825 6 farklı kontrol arayüzü ve akım sınırlama, ters gerilim koruma gibi yardımcı özelliklerle S20 serisi için idealdir.

Görsel: Pololu Tic T825 step motor kontrol kartı

İşte S20 Serisinin diğer özellikleri:

i)

 Strok boyu: 15mm, 30mm, 50mm, 100mm

 Motor Ölçüsü: motor30 ve motor38, motor boyu seçenekleriyle 8 çeşit ürün mevcuttur.

ii)

4 kablo çıkışı ve bağlantıları:

iii)

Microstepping ile çözünürlük arttırılabilir ancak bu durumda adımlar arasında non-linear değişimler ve azalan tutma torku görülebilir.

Düşük hızlar: microstepping ile sessiz ve akıcı hareket sağlanabilir.

Orta hızlar: tam adımlama durumunda, ses tolere edilebilir ve maksimum yük performansı iyileşir

Yüksek hızlar: tam adımlamada sınırlandırılmış negatif/pozitif ivmelenme önerilmekte! (Kontrol sinyali frekansında ramp fonksiyonu) Rampalı microstepping de uygulanabilir ancak maksimum kuvvet düşebilir!

iv)

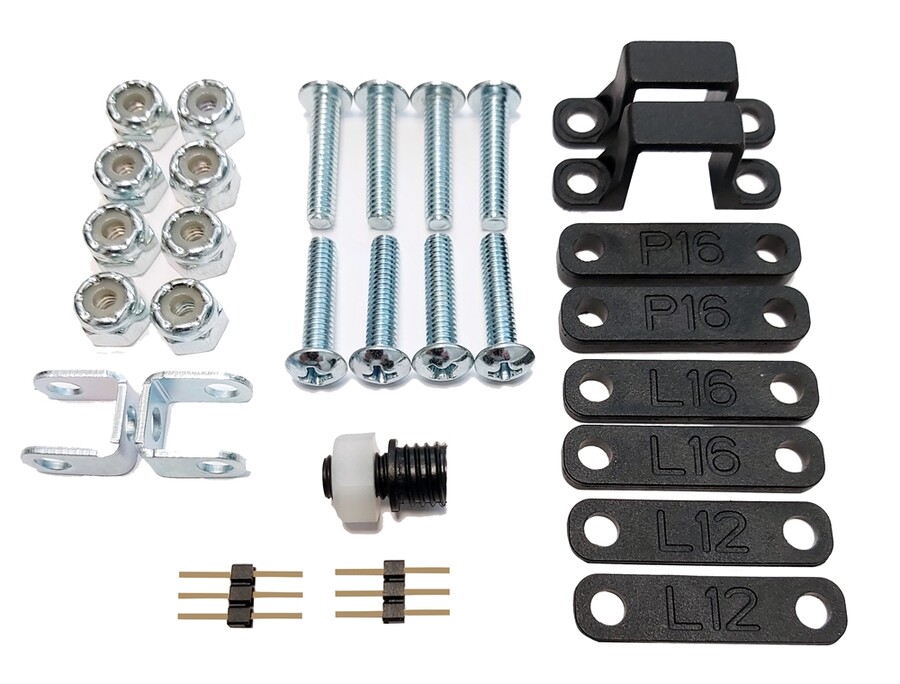

Tüm Actuonix lineer eyleyiciler montajlama kiti ile birlikte gönderilmektedir.

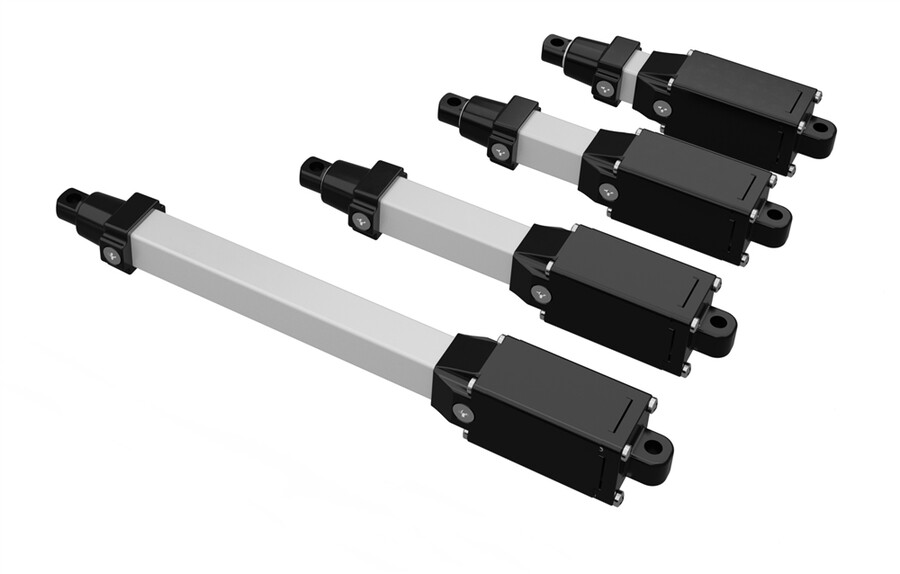

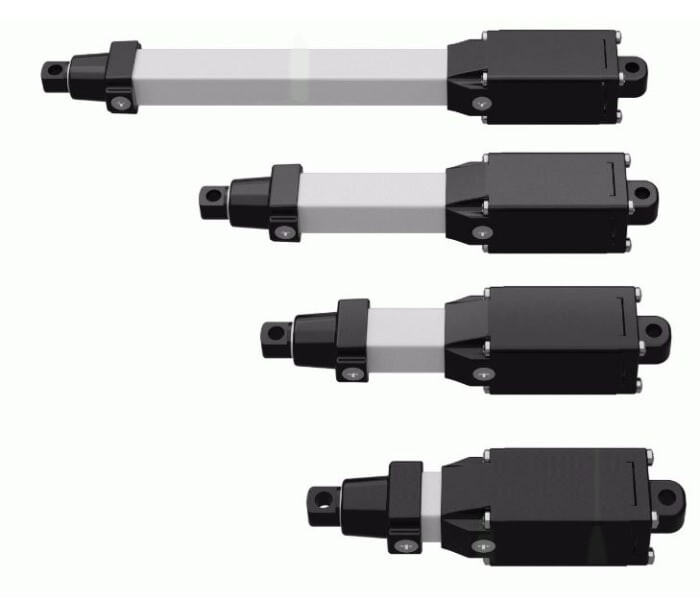

S20 Serisi Lineer Aktüatör Çeşitleri

Diğer Seçenekler

S20 Serisi Motor 38 Lineer Aktuatörlerin Özellikleri ( ÖZET )

Performans

Bağlantılar
