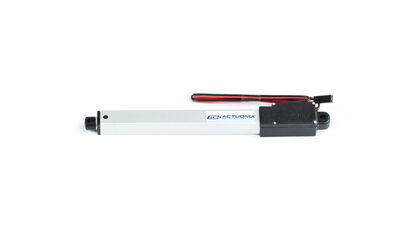

Actuonix L12-100-210-6-S Elektrikli Mikro Lineer Aktüatör, Limit switch, 6V

Name: Actuonix L12-100-210-6-S Elektrikli Mikro Lineer Aktüatör, Limit switch, 6V
Brand: Actuonix
SKU: 03.05.005.075
Price: 3753.55 TRY
Availability: InStock

Ürün Kodu : 03.05.005.075

3.127,96 TL + KDV

3.753,55 TL (KDV Dahil)

Fiyatı Düşünce Bildir

Yorum Ekle

Sepete Ekle

Ürün Özellikleri
Ödeme Seçenekleri
Yorumlar (0)

Actuonix Elektrikli Mikro Lineer Aktüatör, Limit switchli ( -S ), Rod (Piston) Tipli, 100mm Strok, 210:1, 6V

Actuonix L12-S Mikro Lineer Aktütörler ( Doğrusal Motor ), L12 serisinin genel özelliği olan aksiyel tasarımlı, PMDC (permanent magnet DC) motorlu ve daha fazla güç sağlamak için dikdörtgensel kesit alanına sahip olacak şekilde tasarlanmıştır. L12 serisinin en cazip yanı farklı ihtiyaçlar için geniş bir seçim yelpazesine sahip olmasıdır ( L12-S 24 çeşit, L12 serisi 84 çeşittir ). L12 serisi bir elektrikli piston olarak da adlandırılmaktadır.

Actuonix L12-S doğrusal eyleyici kompakt küçük ve yüksek hızlı yapısı ile medikal cihazlar, uzay ( Uluslararası Uzay İstasyonu'nda Actuonix aktüatörler kullanılmıştır ), havacılık, endüstriyel otomasyon ve otomativ projelerinde yaygın olarak kullanılır. 50:1 redüksiyon oranına sahip aktüatörler L12-S serisinin en hızlı lineer aktüatör ( linear actuator ) grubudur.

L12-S serisi ürünler, hareket kontrolü için bir limit anahtar içermektedir. Aktuatör, strok hareket mesafesine 1mm kalana kadar hareket edebilir; bu mesafeye ulaştığında ise limit anahtar servo hareketini durdurur. Dahili diyotlar limit switch pozisyonundan geriye doğru çekilmeyi sağlar. Limit anahtarların hareketi hangi noktada durduracağı fabrikasyon olarak ayarlanmıştır.

Actuonix L12-100-210-6-S servo aktuaötü kontrol etmek oldukça kolaydır. Aktuatöre voltaj uyguladığınızda uzayacak, polariteyi terslediğinizde ise aktuatör kısalacaktır. Bahsedilen voltaj tersleme işi, DPDT anahtarla veya bir H-köprü devresi kullanılarak yapılabilir. Ancak, Actuonix L12-S serisi aktuatörler LAC kontrol kartı ile birlikte kullanılamaz.

Actuonix L12-100-210-6-S doğrusal eyleyici, nominal 6v ile çalışır ancak 12V ile çalışan modeli de mevcuttur. L12-S Serisi güç ihtiyacınızı karşılamazsa daha güçlü olan L16-S serisine göz atabilirsiniz!

Tüm Actuonix doğrusal aktuatörler montajlamayı kolaylaştırmak için donanım/montajlama kiti ile birlikte gönderilir.

L12-S Lineer Aktüatör Çeşitleri

Bu ürün L12-100-210-6-S :

L12-100-210-6-S
L12	100	210	6	S
Rod (piston) tipinde	100mm strok boyuna sahip	210:1 redüksiyon oranına sahip	6V Nominal gerilim ile çalışan	Kontrol: limit anahtar (limit switch) ile sağlanmakta

Diğer Seçenekler

		Redüksiyon oranı
		50:1	100:1	210:1
Strok	10mm	√	√	√
	30mm	√	√	√
	50mm	√	√	√
	100mm	√	√	√

L12 Lineer Aktuatör Sınıfı Özellikleri ( ÖZET )

Redüksiyon	50:1		100:1	210:1
Tepe Güç Noktası	17N @ 14mm/s		31N @ 7mm/s	62N @ 3.2mm/s
Tepe Verim Noktası	10N @ 19mm/s		17N @ 10mm/s	36N @ 4.5mm/s
Maks Hız (yüksüz)	25 mm/s		13 mm/s	6.5 mm/s
Maks Kuvvet	22N		42N	80N
Tersine Sürme	12N		22N	45N
Strok	10mm	30mm	50mm	100mm
Ağırlık	28g	34g	40g	56g
Konumsal Doğruluk	±0.2mm	±0.2mm	±0.3mm	±0.5mm
Maks Yanal Kuvvet	50N	40N	30N	15N
Kapalı uzunluk	62mm	82mm	102mm	152mm
Pot (-I,-R-,-P)	1kΩ/mm ± 50%	3kΩ/mm ± 30%	6 kΩ/mm ± 30%	11 kΩ/mm ± 30%
Voltaj Opsiyonları	12V / 6V
Maks Giriş Voltajı	13.5V / 7.5V
Standby Akımı	3.3mA / 7.2mA
Stall Akımı	246mA / 460mA
Çalışma Sıcaklığı	–10°C to +50°C
Maks duty cycle	% 20
Gürültü	55 dB at 45 cm
IP koruma sınıfı	IP-54
Mekanik Backlash	0.2mm
Maks Statik Kuvvet	200N

Çizim

Bağlantılar

L12 Serisi Aktuatör Datasheet: Actuonix L12 Datasheet
L12 Serisi 3D Model (IGES) 10, 30, 50 and 100mm: L12 3D Models (IGES)
L12 Serisi 3D Model (STP): L12 3D Model (STP)
