Actuonix PQ12-63-6-P, Ultra Küçük Lineer Aktüatör - Pozisyon Geri Beslemeli

Ürün Kodu : 03.05.005.157
3.066,95 TL + KDV
3.680,34 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Actuonix PQ12 Ailesi Ultra Küçük Lineer Aktüatör - Rod ( Piston ) Yapılı Pozisyon Geri Beslemeli  ( -P ), 6V, 20mm-strok, 63:1, 19 gram


    Actuonix PQ12 Ailesi, Actuonix lineer aktüatörlerin (linear actuator) en küçükleridir ve sadece 19g ağırlığındadır. Sahip olduğu ultra kompakt boyutlarıyla yapay el, havacılıkla ilgili simülatörler, özel endüstriyel uygulamalar, hobi ve robotik uygulamalarında kullanılmaktadır! Actuonix Motion Devices ürünleri birçok OEM üreticinin kalitesi ve uzun ömürlü olmalarıyla güvendiği doğrusal aktüatör-motor ürünleridir.




    PQ12-P serisi özellikleri ve yetenekleri :

    i)

      o  strok: 20mm

      o  3 farklı redüksiyon oranı için 18 (30:1), 45N ve 50N kuvvet opsiyonu

      o  çalışma gerilimi: 6V ve 12V olmak üzere 6 çeşit -P serisi ürün mevcuttur.

    ii)

    PQ12- P, pozisyon geribesleme sinyali üretmek üzere analog çıkış üreten dahili bir geri besleme potansiyometresine (feedback potantiometer) sahiptir. Geri besleme sinyali Actuonix LAC kartı veya Arduino gibi harici bir mikrodenetleyici kartına girdi olabilir.

    iii)

    PQ12-P serisi doğrudan LAC kartına takılarak kullanılabilir. LAC kartı ve yazılımı ile (Configuration Utility Software) aktüatör USB üzerinden kontrol edilebilir ve strok boyu, hız gibi parametreleruyarlanabilir hale gelir. En önemlisi ise LAC kartı üzerinden aktüatörün kazandığı kontrol arayüzleridir bunlar: 0-5v, 4-20mA, endüstriyel kontrol arayüzleri RC Servo ve PWM arayüzleridir.

    iv)

    PQ12- P konnektör uçları:

    1 – Geri besleme potansiyometresi negatif referans ucu (rail)
    2 – Aktuatör Motor Gücü
    3 – Aktuatör Motor Gücü
    4 – Geri besleme potansiyometresi pozitif referans ucu (rail)
    5 – Geri besleme potansiyometresi orta bacağı

    v)

    Actuonix'in tüm doğrusal eyleyicileri, DC voltajdan doğrusal hareket üretmek için PMDC motor tarafından sürülen bir vida mili (lead screw) kullanır. Enerji kesildiğinde, aktuatörler pozisyonlarını koruyacaktır. Dahili direnci yenecek kadar büyük bir kuvvet uygulanırsa, aktuatör tersine sürmeye maruz kalacaktır.

    vi)

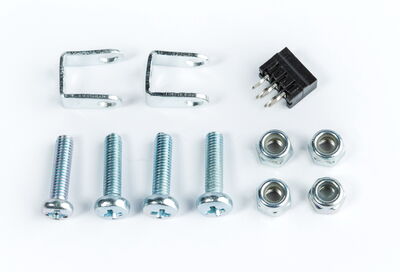

    Aksesuarlar (ayrıca temin edilmesi gerekmektedir)


    PQ12-P Lineer Aktüatör Çeşitleri


    Bu ürün PQ12-63-6-P :

     PQ12-63-6-P
    PQ12636P
    Rod Tipinde, ultra küçük ve sadece 15g

    63:1 redüksiyon oranına sahip

     6V Nominal gerilim ile çalışanKontrol: dahili pot ile analog sinyal çıkışı



    Diğer Seçenekler

    Redüksiyon oranı
    30:163:1100:1

    Çalışma Voltajı

    6V
    12V


    PQ12-P Lineer Aktuatör Ailesi Özellikleri ( ÖZET )


    Redüksiyon Oranı Opsiyonları30:163:1100:1
    Tepe Güç Noktası15N @ 15mm/s30N @ 8mm/s40N @ 6mm/s
    Tepe verimlilik noktası8N @ 20mm/s12N @ 12mm/s20N @ 8mm/s
    Maksimum Hız (yüksüz)28 mm/s15 mm/s10 mm/s
    Maksimum Kuvvet18N45N50N
    Maksimum Yanal Kuvvet5N10N10N
    Tersine sürme Kuvveti9N25N35N
    Strok Opsiyonları20mm
    Voltaj Opsiyonları6V / 12V
    Stall akımı550mA / 210mA
    Çalışma Sıcaklığı–10°C to +50°C
    Kütle19g
    Tekrarlanabilirlik±0.1
    Mekanik Backlash0.25mm
    Gürültü55dB ( 45cm de )
    IP koruma sınıfıIP-54
    Feedback Pot ( -P )5kΩ±%50
    Maksimum Sızıntı Akımı 8uA
    Maksimum duty cycle%20



    Çizim




    Bağlantılar



    PQ12 Serisi Aktüatör Datasheet: PQ12 Datasheet
    PQ12 Serisi 3D Model: PQ12 3D Model
