Pololu 100:1 Micro Metal Redüktörlü Motor HP 6V 310rpm PL-1101

Pololu 100:1 Micro Metal Redüktörlü Motor HP 6V 310rpm PL-1101

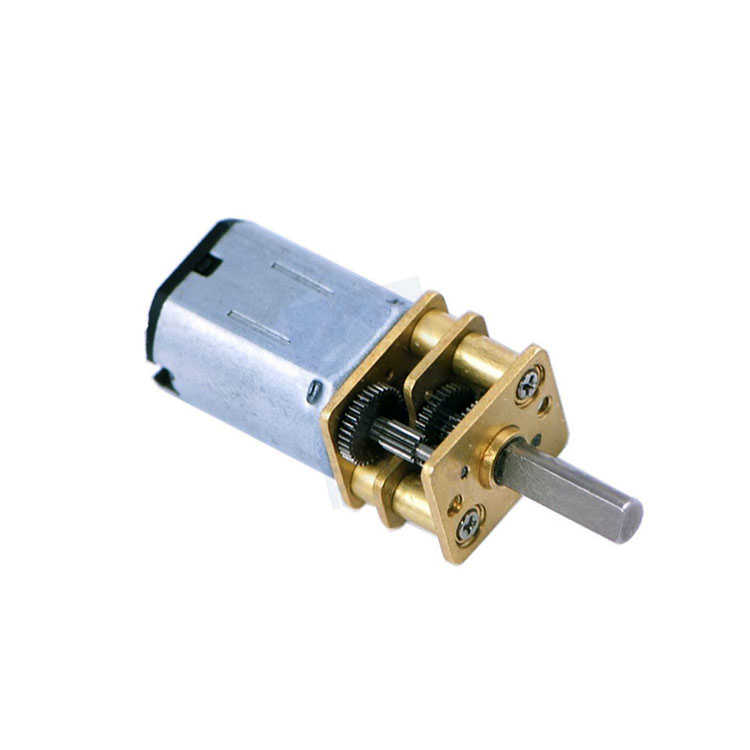

Pololu 100:1 Micro Metal Redüktörlü Motor, 6V besleme ile çalışan yüksek güçlü bir minyatür DC motor ile 100:1 (tam olarak 100.37:1) redüksiyon oranına sahip bir redüktör yapısından oluşmaktadır. Gövde kesiti 10mm X 12mm ölçülerine sahipken "D" şekli verilmiş redüktör şaftı 9mm uzunluğunda ve 3mm çapındadır.  Ürünün stall (zorlanma) akımı 1.6A ve stall torku 1.7 kg-cm'dir. 6v'ta yüksüz dönüş hızı 310 rpm'dir. ( alttaki resim: sağ HP motor fırçası ve sol uzun ömürlü kaarbon fırçalar )



İncelediğiniz ürünün içinde bulunduğu ürün grubunun; 5:1 - 1000:1 arasında değişen redüksiyon oranına sahip tipleri; 6V ve 12V gerilim ile çalışan tipleri; HPCB (uzun ömürlü karbon fırça yüksek güç) - HP (yüksek güç) , MP (orta güçte ) ve LP ( düşük güç ) olan tipleri mevcuttur. Ayrıca HPCB modeller, hassas metal fırçalarıyla diğer micro metal motorlardan ayrılır. HPCB terminalleri diğer micro metal motorlardan 0.5 mm daha kalın ( 2mm ) ve birbirlerine 1mm kadar daha yakın ( 6mm ) bakır-sarı renkli yapıdadır (alttaki resim). HP ürünlerle HPCB ürünler teknik olarak aynıdır; HPCB'de karbon yapıda fırçalarla daha uzun motor ömrü elde edilebilir.

5:1 'den 1000:1'e kadar tüm modeller, uygulamalardaki tork çalışma gerilimi ve akım ihtiyacına göre kolayca birbirinin yerini alabilir (1000:1 hariç).

UYARI:Motoru zorlamak (stall) veya aşırı yüklemek ani fonksyion kayıplarına veya motor ömrünün önemli ölçüde kısalmasına neden olur.  Ayrıca motoru stall durumuna getirmek motor sargı ve fırçalarına termal zarar verebilir. Tavsiye edilen çalışma akımı stall (zorlanma) akımının %25'i ve daha altındaki değerlerdir.

Ürün Özeti

o  Ebat: 10 × 12 × 26 mm
o  Ağırlık: 9.5 g
o  Mil çapı: 3 mm

    Genel Özellikler

o  Dişli oranı: 100.37:1
o  Yüksüz çalışma hızı (6 Voltta) : 310 rpm
o  Yüksüz çalışma akımı (6 Voltta): 0.07A
o  Stall (zorlanma) akımı (6 Voltta): 1.6A
o  Stall torku  (6 Voltta): 1.7 kg.cm
o  Maksimum çıkış gücü : 1.3 W
o  İkincil motor şaftı: yok
o  Uzun ömürlü karbon fırça: yok
o  Pololu ürün kodu: 1.6A stall @ 6V (HP 6V )


    Maksimum Verim Durumu için Motor Parametreleri

o  Maksimum verim (6 Voltta) : %37
o  Hız  : 250rpm
o  Tork : 0.29 kg·cm
o  Akım : 0.33 A
o  Çıkış gücü : 0.73 W

Bağlantılar

Datasheet ( Micro Metal Redüktörlü Motorlar ) (2MB pdf)

Motor Çizim Dosyası ( Micro Metal Gearmotors ) (262k pdf)

Micro Metal Redüktörlü Motor 3D Model (11MB step)
