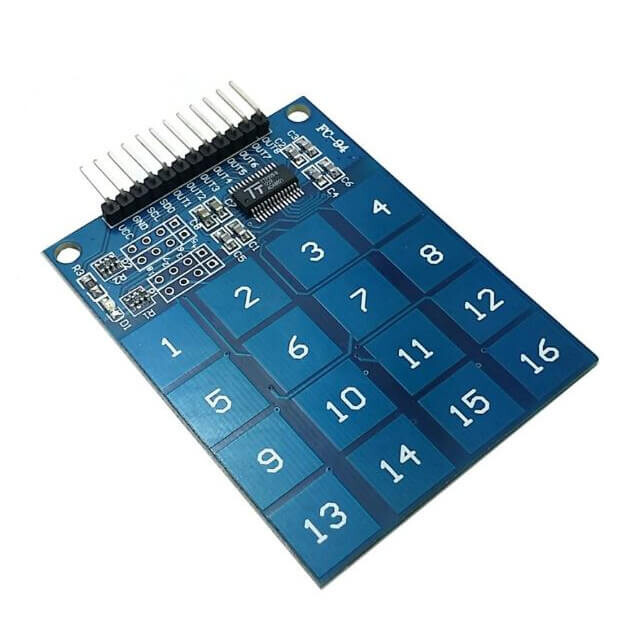

TTP229 16 Kanal Kapasitif Dokunmatik Keypad Sensör Modülü

TTP229 16 Kanal Kapasitif Dokunmatik Keypad Sensör Modülü

TTP229 16 kanal kapasitif dokunmatik sensörlü keypad, TTP229 entegre devresini kullanarak projenize kapasitif dokunmatik giriş eklemeyi kolaylaştırır. Eski moda tuş takımlarları için ideal bir yedek oluşturan 16 hassas dokunmatik yüzeye sahiptir.

Kapasitif dokunma, tıpkı butonun çalışması gibi bir düğmeye “basma” simülasyonu yapmak için parmağınızın bir yüzeyin birkaç milimetre yakınında olduğunu elektroniğin algılamasını sağlar. Kapasitif algılama, düşük ya da hiç güç gerektirmeyen insan dokunuşu algılamasının arzu edildiği her yerde kullanılabilir.

16 tuşlu kullanımı kolay kapasitif dokunmatik algılama modülü, yerleşik bir regülatöre sahiptir. İletken olmayan dielektrik malzeme aracılığıyla arayüzler ekleyebiliriz.

16 Kanallı Kapasitif Dokunmatik Sensör Modülünün arayüzü kolaydır. Bir mikrodenetleyici veya bir Arduino ile birlikte kullanılabilir.

ÖZET

• Çalışma akımı, @VDD=3V yüksüz.
• Düşük güç modunda tipik 2,5uA.
• Hızlı modda tipik 9,0uA; @VDD=3V.
• Hızlı modda yaklaşık 100mS, düşük güç modunda 200mS yanıt süresi
• I2C arayüz çıkışı ile gelişmiş 16 Anahtar modu.
• Modlar kullanıcı tarafından seçilebilir ve yapılandırılabilir.
• Ayarlanabilir hassasiyet.
• Harici etkinleştirme / devre dışı bırakma seçeneğine sahip dahili regülatör.
• Pad seçeneği (LPMB pin) ile Hızlı mod ve Düşük Güç modu seçimi sağlar.
• Doğrudan mod veya geçiş modu CMOS çıkışı veya open drain çıkışı sağlar.
• Pad seçeneği ile aktif yüksek veya aktif düşük (TOG/OD/AHLB pini). Diyot koruması olmayan, aktif düşük 2 çıkış pini TPQ0D, TPQ2D sağlar.
• Ped seçeneği ile maksimum 120sn / 64sn / 16sn / sonsuz açık kalma süresine sahiptir (MOT1, MOT0 pini)
• otomatik kalibrasyon ve tuşa dokunulmaması gerektiğinde yeniden kalibrasyon süresi yaklaşık 4.0 saniyedir.
• Uygulama: Geniş tüketici ürünleri
