Raspberry Pi AD/DA Yüksek Hassasiyet Genişleme Kartı, 11010

Ürün Kodu : 11.18.021.090
1.942,11 TL + KDV
2.330,53 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Raspberry Pi için AD/DA Yüksek Hassasiyetli Genişleme Kartı


    Raspberry Pi GPIO arabiriminde AD/DA işlevi için bir donanım yoktur. Bu durum, RPi içerikli projelerinizde size birtakım zorlıklar çıkarabilir. Raspberry Pi AD/DA Yüksek Hasssasiyetli Genişleme kartı bu artık sorun olmaktan çıkacaktır! Yüksek Hassasiyetli AD/DA Çevirici, Raspberry Pi kartınıza yüksek çözünürlükte analog - dijital ve dijital - analog dönüşüm yapabilme yetneği katar . AD/DA dönüştürücünün öne çıkan özellikleri:

    o  Standart Raspberry Pi 40PIN GPIO header pin yerleşimi: Raspberry Pi serisi kartları, Jetson Nano'yu destekler
    o  Yerleşik ADS1256, 8 kanal 24 bit yüksek hassasiyetli ADC (4 kanal diferansiyel giriş), 30 kps örnekleme hızı
    o  Yerleşik DAC8552, 2 kanal 16bit yüksek hassasiyetli DAC
    o  Analog sinyali bağlantısı için pin headerlar aracılığıyla yerleşik giriş arabirimi
    o  Analog veya dijital sinyali bağlantısı için vidalı terminaller aracılığıyla yerleşik giriş/çıkış arabirimi
    o  AD/DA algılama devresine sahiptir, sinyal gösterimi ile kolaylık sağlar

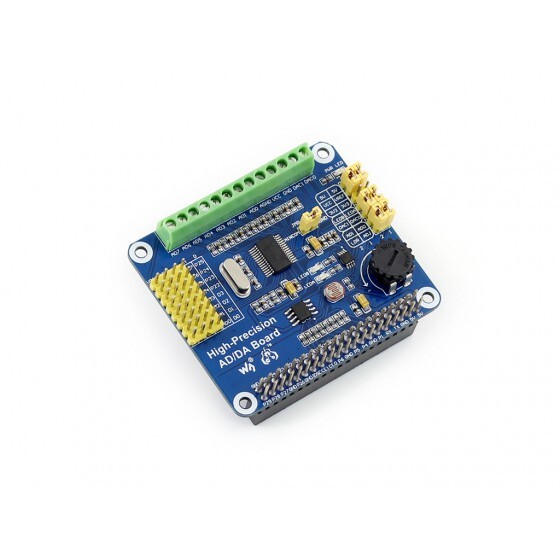

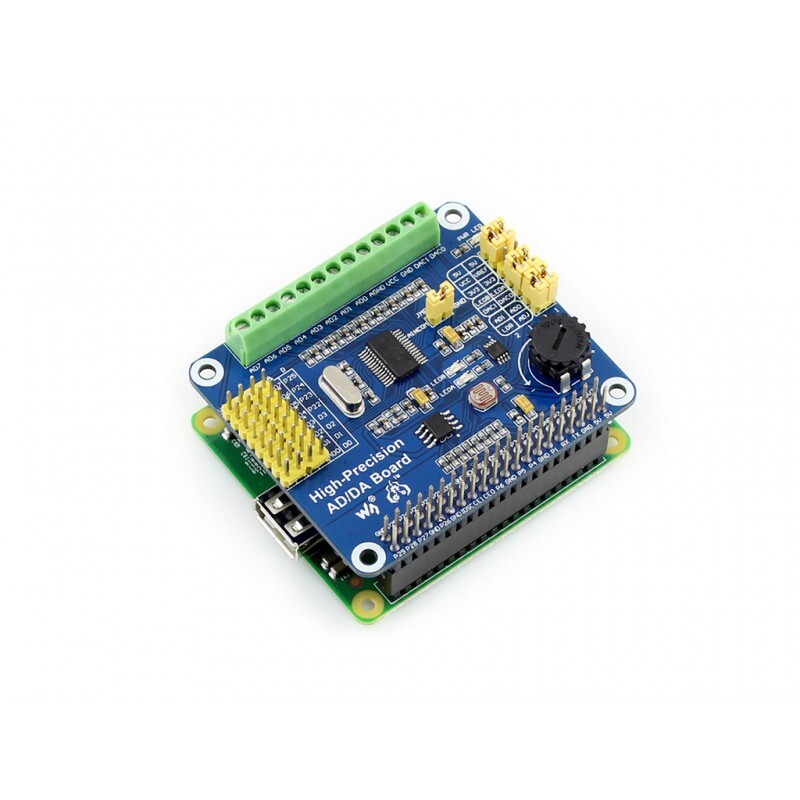

    AD/DA Dönüştürücü Kartın Bölümleri


    1-Raspberry Pi GPIO arayüzü: Pi ile bağlantı için
    2-AD/DA giriş/çıkış: vidalı terminaller
    3-AD girişi: pin header, pin dizilimi Waveshare sensör arayüz standardı ile uyumludur, çeşitli analog sensör modüllerine bağlanması kolaydır
    4-7.68 milyon kristal
    5-LM285-2.5 : ADC çipi için referans voltajı sağlar
    6-foto direnç
    7-LED çıkış göstergesi
    8-10K potansiyometre
    9-DAC8552 : 16 bit yüksek hassasiyetli DAC, 2 kanal
    10-Güç göstergesi
    11-ADS1256 : 24 bit yüksek hassasiyetli ADC, 8 kanal (4 kanal diferansiyel girişi)
    12-ADC test jumper
    13-DAC test jumper
    14-Güç seçimi jumper ı
    15-ADC referans toprak

    Boyutlar










    Paket İçeriği


    1- Yüksek Hassasiyetli AD/DA Kart x 1
    2- RPi vida paketi (2pcs) x 1






    Bağlantılar



    o  Tüm gerekli dökümanları barındıran Wiki sayfası için tıklayınız!
