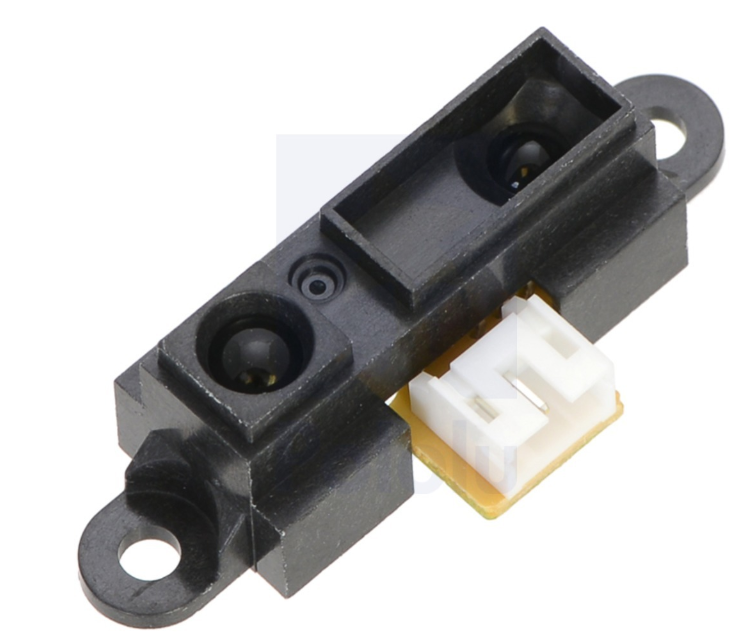

Sharp GP2Y0A41SK0F Analog Mesafe Sensörü 4-30cm PL-2464

Sharp GP2Y0A02YK0F Analog Mesafe Sensörü, 4cm ila 30 cm arasında ölçüm yapabilir. Ölçülen mesafe çıkışta verilen analog voltaj ile gösterilir ve bir ADC üzerinden işlemciye alınabilir. Daha kısa menzil, daha yüksek çözünürlüklü ölçümler sağlar ve daha düşük minimum algılama mesafesi, bu sensörü oldukça yakın nesneleri algılamak için mükemmel hale getirir.

IR sensörler endüstriyel sistemlerde süreç ve kalite kontrol amaçlı olarak yaygın bir şekilde kullanılmaktadır. Bilimsel çalışmalarda, robotik uygulamalarda uzaklık ölçümü farklı duyarlılık düzeylerinde gerekebilir. Araçlarda güvenlik mesafesinin korunması için uzaklık ölçümü yaparak hızı otomatik olarak azaltan sistemler kullanılmaya başlanmıştır.

Kızılötesi (IR) uzaklık sensörü - Sharp GP2Y0A02YK0F, üzerinde bulunan kızılötesi (870nm dalga boyu) verici ve alıcısıyla uzaklık ölçümü yapan Sharp tarafından üretilmiş bir IR sensördür. Lens aracılığı ile IR LED tarafından dar hüzmeli ışık yayılır. Cisimden yansıyan ışık, ikinci bir lens aracılığıyla konuma duyarlı foto algılayıcı (PSD: Position Sensible Photo Detector) tarafından alınır. Foto algılayıcının iletkenliği ışığın geldiği konuma göre değişir. İletkenliğe bağlı olarak bir gerilim üretilir. Bu gerilim değerine göre uzaklık hesaplanır.

IR sensörler doğrusal olmayan karakteristiğe sahiptir. Cisim yüzeylerinin özelliklerine göre farklı tepki verdikleri için yüzeyin yansıtma, saçılma ve soğurma özellikleri önceden bilinmelidir. Ancak bu Sharp sensör için, sensör çıkışı ile cisme olan mesafenin cm cinsinden tersi büyük oranda lineer bir ilişkiye sahiptir (aşağıdaki şekil).

Sharp GP2Y0A02YK0F.jpg (30 KB)

Diğer Sharp Sensörler

Ürünün Adı	Algılama Menzili(cm)
Infrared Proximity Sensor - Sharp 2Y0A710	100 to 550
Infrared Distance Sensor - Sharp GP2D120	4 to 30
Infrared Proximity Sensor - Sharp GP2Y0A02YK0F	20 to 150
Infrared Proximity Sensor - Sharp GP2Y0A21YK	10 to 80
Infrared Distance Sensor - Sharp GP2Y0A41SK0F	4 to 30
Infrared Distance Sensor - Sharp GP2Y0A60SZ0F	10 to 150
Infrared Distance Sensor - Sharp GP2Y0D810Z0F	10

UYARI: Sensörün IR çıkışı temiz tutulmalıdır. Toz, su veya yağ cihaz karakteristiğini bozacaktır. Ayrıca sensörün doğrudan güneş ışığına maruz kaldığı durumlarda da bir interferans olacağından doğru ölçüm almak mümkün olmayacaktır. Ölçümleriniz sırasında sensörü belirtilen durumlardan uzak tutmaya ve sensörü yıkayarak temizlememeye özen gösterin.

Kullanım alanları

Bilgisayarlar

Telekomünikasyon cihazları

Ölçüm cihazları

Ev elektroniği

Audio cihazlar

Kurtarma ve güvenlik ekipmanları

Trafik sinyalizasyon

Ulaşım kontrol cihazları

Robot temizleyici

ÖZET

o Ortalama çekilen akım: 12mA
o  Ölçülen mesafe: 4 cm - 30 cm ( 1.5″ to 12″ )
o  Çıkış tipi: Analog
o  Tüm menzil içerisinde çıkış voltajı değişimi: 2.3 V
o  Güncelleme periyodu: 16.5 ± 4 ms
o  Çalışma voltajı: 4.5 VDC - 5.5 VDC
o  Ölçüler: 44.5 mm × 18.9 mm × 13.5 mm
o  Ağırlık: 3.5g
