Pololu RC Anahtar - Orta Boy Low Side MOSFET'li Tasarım PL-2803

Pololu RC Anahtar - Orta Boy Low Side MOSFET'li Tasarım

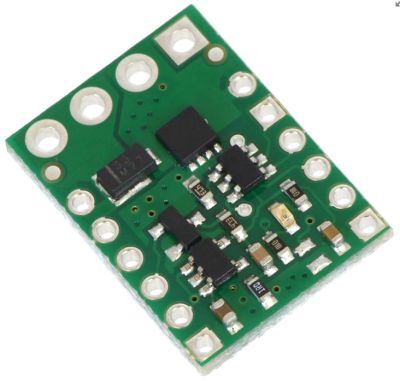

Pololu RC anahtar, standart RC ( radio control ) hobi uygulamalarında kullanılan bir dönüşüm kartıdır. Kart, uzaktan kumandalı model araç sistemlerinde radio kontrol palslarını dijital on/off sinyallerine dönüştürür ve kart üzerindeki MOSFET vasıtasıyla; ışıklandırma ve küçük aktüatör gibi orta büyüklükteki yükleri 15A'e kadar sürebilir. Küçük Boy Low Side MOSFET'li tasarımdan farkı daha yüksek sürme akımı sağlayabilmesi ve 2.5 - 16V gerilim ile beslenebilecek bir regülatöre sahip olması ve bununla kendini besleyebilmesidir.

Aktivasyon eşiği ve yön kullanıcı trafından ayarlanabilir ve safe-start özelliği beklenmeyen aktivasyonların önüne geçer.

Kart üzerindeki çıkışların biri geçerli bir RC sinyalin karta gelip gelmediğini gösterir diğeri çıkış ise kartın aktif olup olmadığını gösterir. Aktivasyon eşik seviyesi ve yön kullanıcı tarafından ayarlanabilir ve safe-start özelliği beklemedik aktivasyon durumlarını engeller.

Kart 2.5V- 5V gerilim ile çalışır ve enerjilenme kartın altındaki VRC Vcc arasında bağlantıyı sağlayan jumper durumuna göre RC alıcı sistem tarafından veya kart çıkışını okuyan dijital sistem tarafından sağlanır.

Örnek kullanım senaryoları:

1- Kullanılmayan RC alıcı veya servo denetleyici kanallarını-çıkışlarını dijital high/low a dönüştürmek ve bu dönüşümle LED, mosfet ve röle kontrol etmek.

2- RC hobi servo pals sinyallerini çözecek kaynaklara sahip olmayan bir mikrodenetleyici ile mikrodenetleyicinin bağlı olduğu RC sistemler arasında bir arayüz olarak.

Tipik Bağlantı:

Kart Üzeri Elemanlar

C anahtar gelen RC palsların genişliğini ölçer ve bunu kullanıcı tanımlı bir eşik değer ile karşılaştırır. Eşiik değer default olarak 1700ms 'dir ve bu değerdan büyük pals genişlikleri kartı aktifleştirir; ancak "learning mode jumper" üzerinden eşik değeri ve yön ayarı yapılır.

RC anahtarı, sarı gösterge LED'i aracılığıyla hangi durumda olduğu hakkında geri bildirim sağlar. Durum bilgisi ayrıca iki çıkış pininde sağlanır:

- GOOD pini, geçerli bir RC sinyalinin varlığını gösterir (10–330 Hz pals hızı, 0,5–2,5 ms pals genişliği).
- OUT pini, kartın ana çıkışıdır ve MOSFET in aktif olup olmadığını gösterir.

Pololu RC Switch Ailesi

Bağlantılar

RC switch ( anahtar ) kullanım kılavuzu
