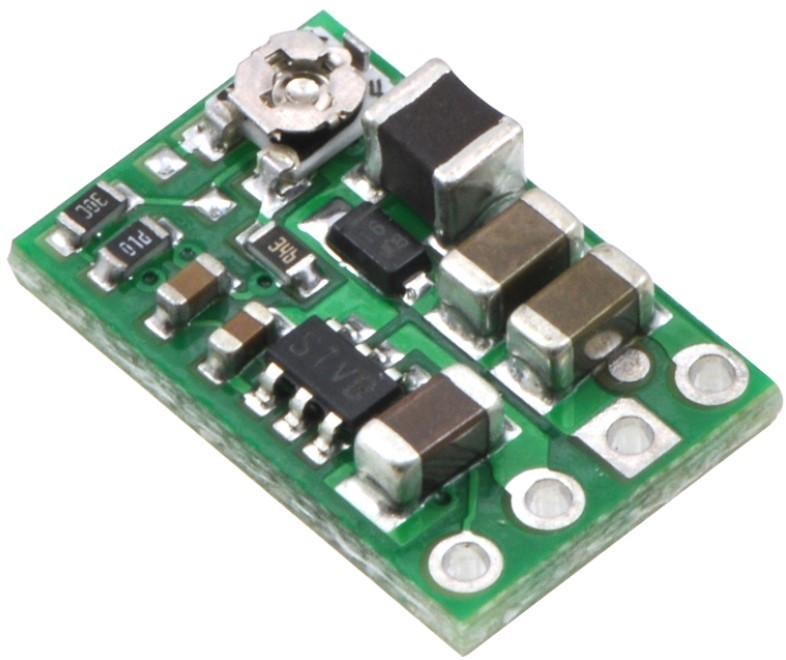

Pololu Voltaj Düşürücü (Buck) SMPS Regülatör D24V6AHV (Ayarlanabilir Çıkış)
Pololu D24V6AHV buck (step-down) regülatör, giriş voltajına göre daha düşük gerilimler elde etmek istediğiniz zaman tercih edebileceğiniz bir anahtarlamalı güç kaynağı (switched mode power supply) kartıdır. Pololu D24V6AHV DC-DC konvertör olarak da işlev görür. SMPS'ler özellikle kart giriş voltajı ile istenen çıkış voltajı arasında fark büyük olduğunda kararlı ve yüksek kazançlı olarak çalışır ki, Pololu D24V6AHV kartının karakteristiği de aynı şekildedir. İncelediğiniz bu ürün; 4,5 - 42 V gibi geniş bir giriş voltaj aralığından kullanıcı tarafından ayarlanabilen daha düşük çıkış voltajları üretir. AHV modelinde çıkış voltajı 4V-25V arasındadır ve bir pot ile ayarlanabilir.
Kart üzerinde kısa devre ve termal shutdown korumlar mevcuttur; ters gerilim koruma ise mevcut değildir!
Ürün Özeti
o Giriş voltajı: 4,5 V - 42 V (not: giriş voltajı, çıkış voltajının en az birkaç volt üzerinde olmalıdır)
o 4V - 25V (D24VxAHV) arasında ayarlanabilir çıkış
o 600 mA (D24V6Axx) maksimum çıkış akımı
o 1.25 MHz anahtarlama frekansı
o 2 mA tipik yüksüz quiescent (sükunet) akımı (SHDN' = 0V olan 20 μA tipik quiescent akım)
o Entegre aşırı sıcaklık ve aşırı akım kesme fonksiyonu
o Küçük boyutlar: 0,6 0.4 × 0,4 ″ × 0,16 ″ (15 × 10 × 4 mm)
o Başlık pinleri olmadan ağırlık: 0.03 oz (0.8 g)
o Konnektörde pin aralıkları 0.1" tir.
Kullanım ve Uyarılar
--> Çıkış gerilimi, VOUT, düzeltici potansiyometre pozisyonu ile belirlenir. Çıkış voltajını giriş voltajından daha yüksek olacak şekilde ayarlamak karta zarar vermez, ancak temiz bir çıkış sinyali yerine salınımlı bir çıkış üretir.
--> Ürün üzerinde 4 pin bulunur: shutdown (SHDN'), input voltage (VIN), ground (GND), and output voltage (VOUT). SHDN' pini lojik low (0.3 V altı) ile VOUT çıkışını inaktif eder ve kart low-power moda geçer. Bu durumda çekilen akım 20 uA'dır. Kapatma özelliğini kullanmanız gerekmiyorsa, SHDN' pini kartı kalıcı olarak etkinleştirmek için doğrudan VIN'e bağlanabilir. Sözkonusu pin bağlantısı yapılmadığında kart tahmin edilemeyen çıkışlar üretebilir.
--> Çıkış voltajı bir multimetre kullanılarak ölçülebilir. Potansiyometrenin saat yönünde döndürülmesi çıkış voltajını arttırır. Çıkış voltajı, potansiyometreye dokunan bir tornavidadan etkilenebilir, bu nedenle çıkış ölçümü potansiyometreye değmeyecek şekilde yapılmalıdır.
