Pololu 9V, 2.6A Voltaj Düşüren ( Step-Down, Buck ) SMPS Regülatör PL-3785

Pololu 9V, 2.6A Voltaj Düşüren ( Step-Down, Buck ) SMPS Regülatör [ D36V28F9 DC-DC Konvertör ]

Pololu D36V28F9  buck (step-down) regülatör, giriş voltajına göre daha düşük çıkış voltajı elde etmek istediğiniz zaman tercih edebileceğiniz bir senkron anahtarlamalı güç kaynağı (switched mode power supply) kartıdır.  Pololu D36V28F9,  DC-DC konvertör olarak da adlandırılmaktadır ve çıkışında sabit kararlı bir gerilim oluşturur. SMPS'ler özellikle kart giriş voltajı ile istenen çıkış voltajı arasında fark büyük olduğunda kararlı ve yüksek kazançlı olarak çalışır ve doğrusal regülatörlere ( LDO ) üstünlük sağlarlar.

D36V28F9 buck DC-DC voltaj regülatör kartı  50V'a kadar giriş voltajlarını kabul eder ancak çıkış gerilimi sabit 9 volttur ve 2.3 - 3.4A sürekli çıkış akımı sağlayabilir. Bu yapısıyla farklı sensör türleri veya küçük motorlar gibi yüklerin beslemesinde kullanılabilir.



Bu regülatör kartı için isteğe bağlı kullanılabilen EN pini üzerinden düşük enerji moduna (low-power state) geçilebilir sükunet akımı her 1 volt giriş gerilimine karşı 10-20uA değişim gösterecek şekilde ayarlanabilir.

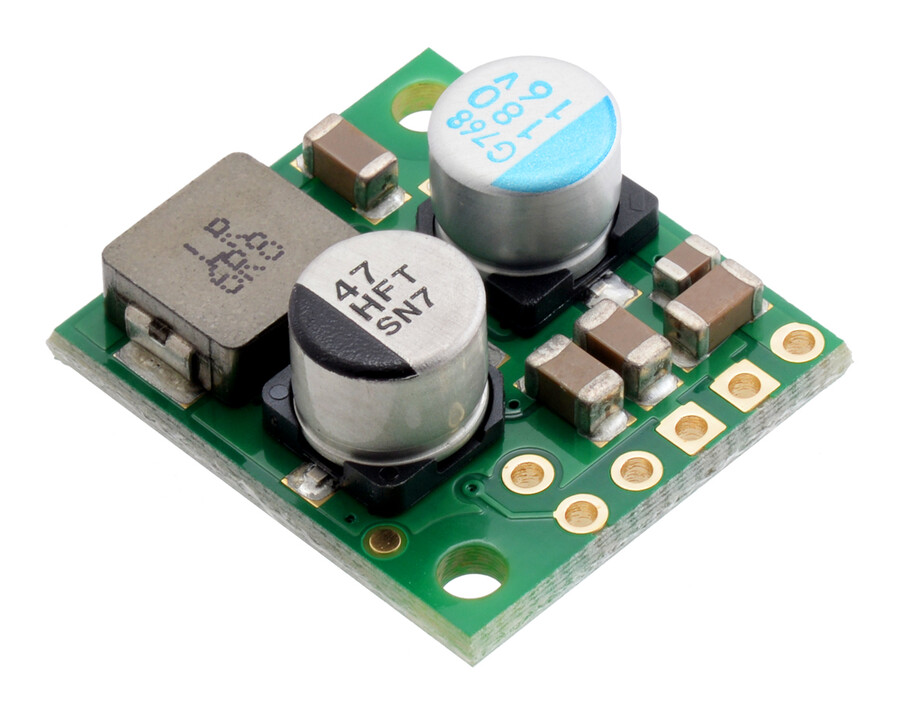

Pololu D36V28F9  konvertör kartı üzerinde;

 o  40V'a kadar dahili ters voltaj koruması,

 o  hafif yükler için anahtarlama frekansını düşürerek ( ancak 20kHz'in altına düşmez) verimliliği arttıran power-save modu

 o  çıkış voltajının istenen düzeyde tutulabilme durumunu gösteren "power good" PG çıkışı

 o  çıkış yüksek voltaj ve düşük voltaj koruması

 o  ilk başlangıçtaki inrush akımını sınırlayan soft-start ve rampa fonksiyonu

 o  sürmesi zor yüklerde 500kHz 'e kadar anahtarlama frekansı

gibi özellikleri sağlayabilecek donanımlar mevcuttur ve bu özellikler D36V28Fx ailesinin genel özellikleridir.

D36V28Fx Ailesi DCDC konvertör ( converter ) çeşitleri - VINmax= 50V

Ürün Özeti

o  Min giriş voltajı: 9.8V

o  Maks. giriş voltajı: 50V

o  Sürekli çıkış akımı: 2.6A

o  Çıkış voltajı: 9V

o  Maks. sükünet akımı: 3mA

o  Ağırlık: 3.3g

o  Boyut: 17.8 mm × 20.3 mm × 8.8 mm


Kullanım ve Uyarılar

--> Ürün üzerinde 6 pin bulunur:power good (PG), enable (EN), input voltage (VIN), ground (GND)x2 ve output voltage (VOUT). EN pini, dahili olarak 'high'a çekilmiştir (varsayılan değer). Çıkışı devre dışı bırakmak için EN pini 'low' (1.2 volt altına) sürülmelidir. Bu durumda regülatör kartı uyku moduna girecek ve çekilen sükunet akımı sadece dahili pull-up dirençleri ve ters gerilim koruma devresi tarafından harcanan akımdan ibaret olacaktır ( 10- 20 uA her 1 volt Vin gerilimi için). Sleep moddan çıkmak için EN pini 1.35V üzerine sürülmelidir. PG, power good ifadesine karşılık gelir ve open-drain yapısındadır. Çıkış nominal gerilimin %90'nının altına düştüğünde veya %20 üzerine çıktığında 'low'a gider; PG kullanımı için harici bir pull-up direnci gerekmektedir.

(D36V28Fx ailesinde görünümler birbirine benzediğinden kartınızı işaretlemeniz önerilmektedir)

--> Eff=(Güç çıkışı) / (Güç girişi) olarak tanımlanan voltaj regülatörünün verimliliği, performansın önemli bir ölçüsüdür. D36V28F9'da %85 - %95 arası verim değerleri tipiktir.

--> DC-DC Voltaj düşürücü regülatörden elde edilebilecek maksimum çıkış akımı; giriş voltajına göre değişmekle birlikte, ortam sıcaklığı, hava akışı ve heat-sink gibi diğer faktörlere de bağlıdır. Aşağıdaki grafik, bu D36V28Fx ailesi SMPS voltaj regülatörlerin durgun havada ve ilave heat-sink olmadan oda sıcaklığında sürekli olarak verebilecekleri maksimum çıkış akımlarını göstermektedir.

--> Bağlantılar PCB'nin ön tarafında isimleri ile gösterilmiştir ve 6 adet pin 0.1" aralıkla yerleştirilmiştir. Bu yapısıyla 0.1" aralıklı yuvalara sahip breadboardlara, konektörlere ve prototipleme araçlarına uygundur. 6x1 düz (1 pin isteğe bağlı kırılabilir) veya 5x1 90 derece bükümlü erkek headerlar lehimleme için kullanılabilir veya teller doğrudan yuvalara lehimlenebilir.

--> D36V28Fx ailesi ürünlerde dropout voltajı değişimi:
