Pololu 380:1 Micro Metal Redüktörlü DC Motor LP 6V PL-4790

Pololu 380:1 Micro Metal Redüktörlü DC Motor LP 6V PL-4790

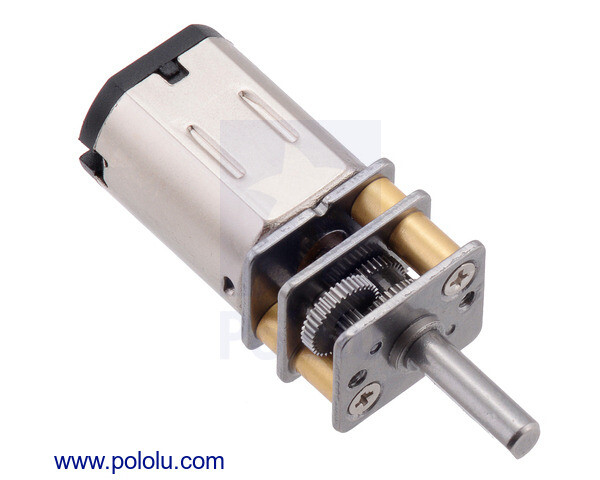

Pololu 380:1 Micro Metal Redüktörlü Motor, 6V besleme ile çalışan düşük güçlü (LP) bir minyatür DC motor ile 380:1 (tam olarak 379.17:1) redüksiyon oranına sahip metal bir redüktör yapısından oluşmaktadır. Gövde kesiti 10mm X 12mm ölçülerine sahipken "D" şeklindeki kesite sahip redüktör şaftı 9mm uzunluğunda ve 3mm çapındadır.  Ürünün stall (zorlanma) akımı 0.36A ve stall torku 2.9 kg-cm'dir. 6v'ta yüksüz dönüş hızı 36 rpm'dir.

İncelediğiniz ürünün içinde bulunduğu ürün grubunun; 5:1 - 1000:1 arasında değişen redüksiyon oranına sahip tipleri; 6V ve 12V gerilim ile çalışan tipleri; HPCB (uzun ömürlü karbon fırça yüksek güç) - HP (yüksek güç) , MP (orta güçte ) ve LP ( düşük güç ) olan tipleri mevcuttur.

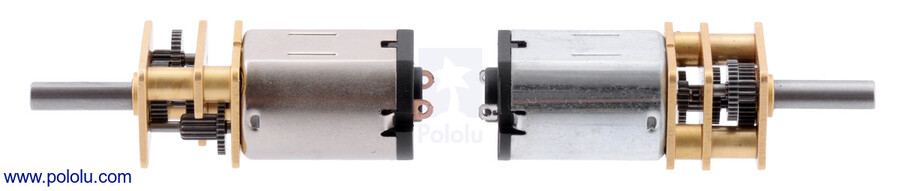

Ayrıca HPCB modeller, hassas metal fırçalarıyla diğer micro metal motorlardan ayrılır. HPCB terminalleri diğer micro metal motorlardan 0.5 mm daha kalın ( 2mm ) ve birbirlerine 1mm kadar daha yakın ( 6mm ) bakır-sarı renkli yapıdadır (alttaki resim). HP ürünlerle HPCB ürünler teknik olarak aynıdır; HPCB'de karbon yapıda fırçalarla daha uzun motor ömrü elde edilebilir.

5:1 'den 1000:1'e kadar tüm modeller, uygulamalardaki tork çalışma gerilimi ve akım ihtiyacına göre seçildikten sonra bir revizyon gerekirse boyut olarak kolayca birbirinin yerini alabilir (1000:1 hariç).

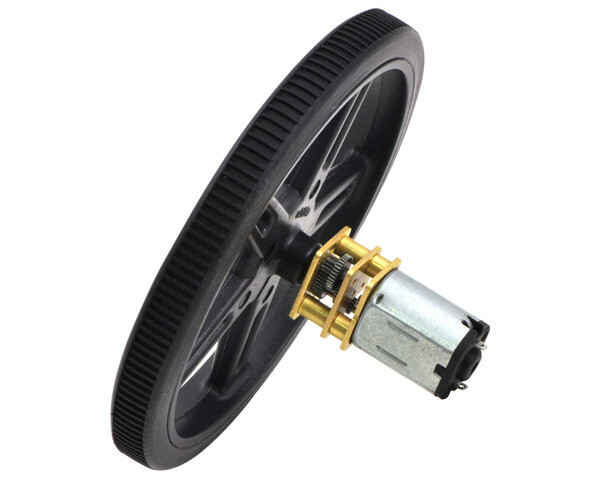

Ürün için robotsepeti.com'dan ulaşabileceğiniz üniversal montajama hubı, tekerlek çeşitleri, braketler, farklı yapıda enkoderler, sürücü kartları ve benzer yapılar projelerinize işlevsellik kazandıracaktır!

UYARI:Motoru zorlamak (stall) veya aşırı yüklemek ani fonksyion kayıplarına veya motor ömrünün önemli ölçüde kısalmasına neden olur.  Ayrıca motoru stall durumuna getirmek motor sargı ve fırçalarına termal zarar verebilir. Tavsiye edilen çalışma akımı stall (zorlanma) akımının %25'i ve daha altındaki değerlerdir.

Ürün Özeti

o  Ebat: 10 × 12 × 26 mm
o  Ağırlık: 9.5 g
o  Mil çapı: 3 mm

    Genel Özellikler

o  Dişli oranı: 379.17:1
o  Yüksüz çalışma hızı (6 Voltta) : 36 rpm
o  Yüksüz çalışma akımı (6 Voltta): 0.04A
o  Stall (zorlanma) akımı (6 Voltta): 0.36A
o  Stall torku  (6 Voltta): 2.9 kg.cm
o  Maksimum çıkış gücü : 0.27 W
o  İkincil motor şaftı: yok
o  Uzun ömürlü karbon fırça: yok
o  Pololu ürün kodu: 0.36A stall @ 6V (HP 6V )


    Maksimum Verim Durumu için Motor Parametreleri

o  Maksimum verim (6 Voltta) : %34
o  Hız  : 29rpm
o  Tork : 0.54 kg·cm
o  Akım : 0.08 A
o  Çıkış gücü : 0.16 W

Bağlantılar

Datasheet ( Micro Metal Redüktörlü Motorlar ) (2MB pdf)

Motor Çizim Dosyası ( Micro Metal Gearmotors ) (262k pdf)

Micro Metal Redüktörlü Motor 3D Model (11MB )
