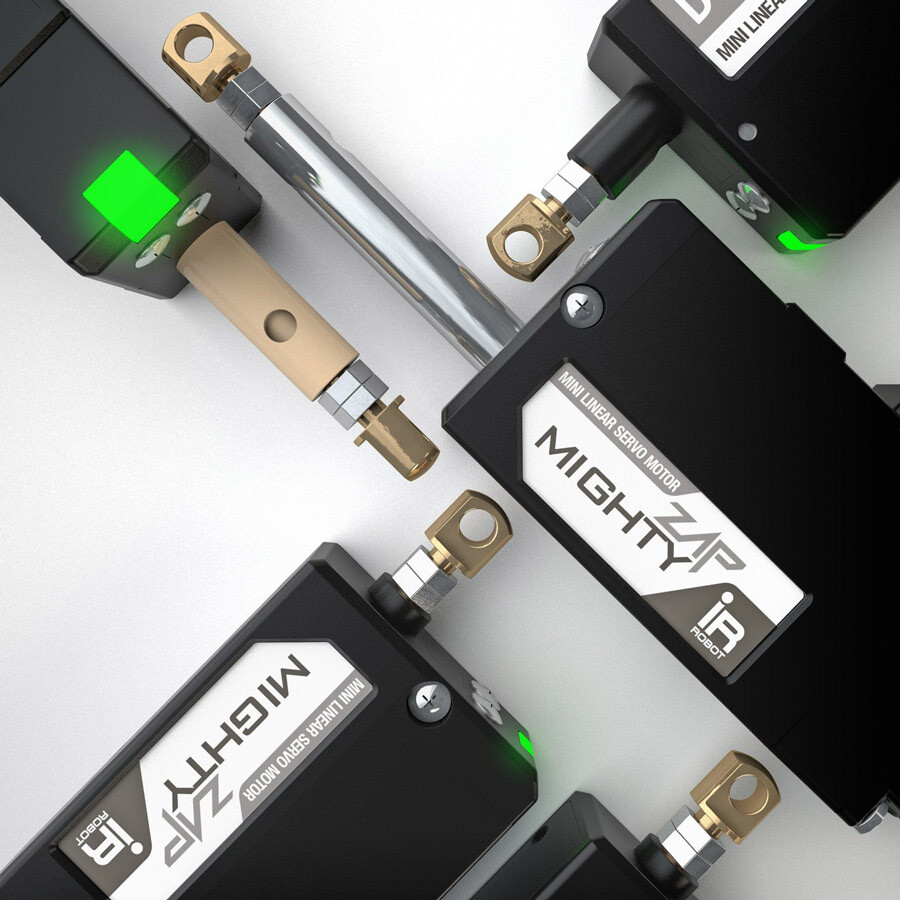

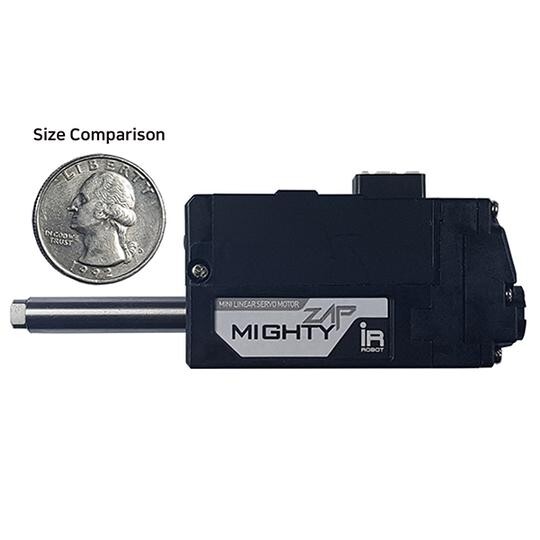

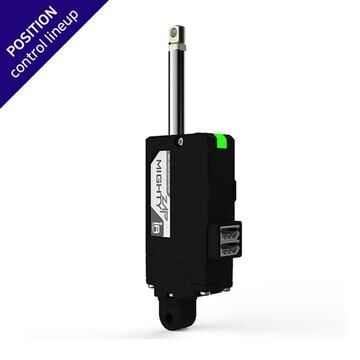

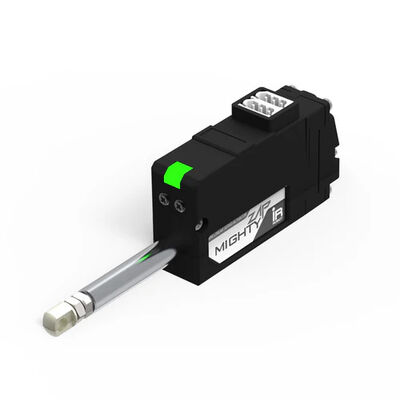

Mighty Zap Pozisyon Kontrollü Lineer Servo 7.4V (L7-64PT-3, Eski Versiyon)

Mighty Zap Pozisyon Kontrollü Lineer Servo Aktüatör 30mm TTL/PWM 64N@10mm/s 7.4V (L7-64PT-3, Eski Versiyon, Discontinued)

Mighty Zap Lineer Servo Aktüatörler mini boyutlu ancak işlevselliği, sağlamlığı ve çeşitliliği bakımından oldukça iddialı bir aktuatör grubudur. Fabrika otomasyon uygulamalarında, test ve kalibrasyon platformlarında, robotik uygulamalarda, insansız hava araçları ve profesyonel dronelarda, medikal cihazlarda ve laboratuvar cihazlarında ve eğitim-hobi uygulamalarında çok sık kullanılmaktadır. IR Robots tarafından üretilen bu aktuatörler pozisyon ve kuvvet kontrollü olarak iki farklı kontrol seçeneği sunar ve TTL/PWM veya RS-485 üzerinden haberleşme sağlayan çeşitlere sahiptir. Mighty Zap aktuatörler 1 senelik üretici garantisine sahiptir.

L7-64PT-3, kodlu bu servo aktuatör, 30mm strok (hareket uzunluğu - toplam uzama) değerine sahiptir ve IR Robot tarafından üretimi kesilmiştir; ancak yakın strok değerlerine sahip diğer çeşitleri, yeni ürünler olarak robotsepeti.com'dan temin edilebilir. L7-64PT-3, çekirdeksiz bir motordur (D serisi nüvelidir). 7.4V nominal gerilim ile 64N kuvvet üretebilir ve 64N kuvvet altında 10mm/s mil hareket hızına sahiptir. Ancak nominal yük altında sürekli çalıştırılmaması veya duty cycle (görev çevrimi) değerinin %50 veya daha düşük olarak ayarlanması önerilmektedir. L7-64PT-3, veri ve komut iletimi için TTL/PWM haberleşme arayüzüne sahiptir.

L7-64PT-3 aktuatör hareket özellikleri, haberleşme ayarları ve hata kontrolü MightyZAP Manager arayüz programı kullanılarak PC üzerinden yapılabilir.


ÖZET

o  Strok (hareket uzunluğu): 30 mm
o  Tepe Verimlilk Noktası: 64N@10mm/s
o  Çalışma Voltajı: 7.4V
o  Stall Akımı: 7.4V değerinde 3.4A

ve Diğer Öne Çıkanlar:


o  Yerleşik sürücü devresi, konum sensörü, DC motor ve dişli kutusu
o  Kuvvet kontrollü ürün serisine kıyasla makul fiyat
o  Kuvvet ve hız kontrolüne ihtiyaç duymayan projeler için oldukça uygun bir seçim
o  12 mm çaplı çekirdeksiz motor serisi
     -->  Çekirdeksiz motor, kuvvet ve dayanıklılık açısından  çekirdekli motora göre üstündür.
     -->  30 mm stroke
o  Hız, Nominal Yük ile ters orantılıdır, bu nedenle Anma Yükü ne kadar büyük olursa hız o kadar düşük olur.
o  RS-485 veya TTL / PWM haberleşme desteği
    -->  TTL / PWM iletişim versiyonu, giriş TTL / PWM sinyalini otomatik olarak tanıyarak çalışır.
    -->  PWM iletişimi kullanılırken, geri bildirim verileri alınamadığında yalnızca konum komutu kullanılabilir.
