Lilypad Arduino ATmega328 8MHz

Ürün Kodu : 08.01.027.034
407,28 TL + KDV
488,73 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • LILYPAD ARDUINO ATmega328 8MHz




    Not:
    LilyPad Arduino ATmega328 8Mhz Elecfreaks tarafında üretilmiş ve Arduino Lilypad ile tam uyumlu fakat Arduino'ya göre daha ucuz bir geliştirme kartıdır.

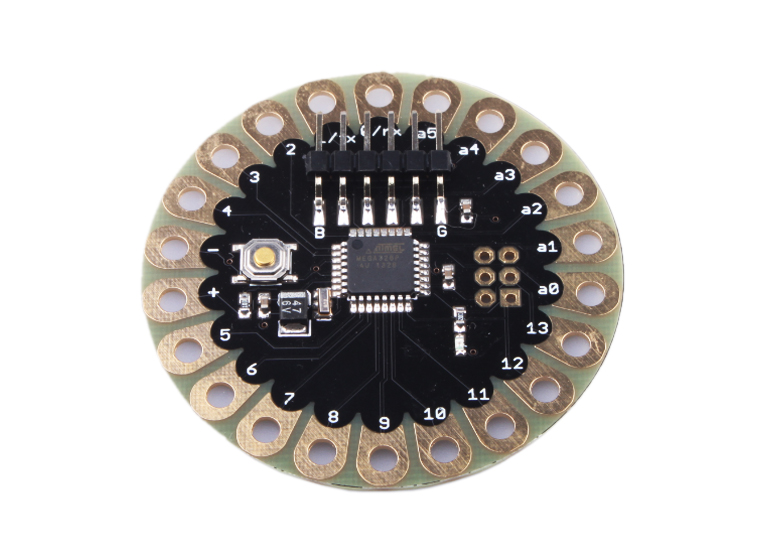

    LilyPad Arduino ATmega328 8Mhz kumaşa dikilebilen küçük bir geliştirme kartıdır. Diğer elektronik modüllere veya komponentlere iletken iplikler ile bağlanabilir. Kartın kendisi sert bir yapıda değildir; belli oranda esneyebilir. Kartı çevreleyen 22 adet gümüşi yaprak benzeri yapı kartın pinleridir. Bu pinlerin her biri (+ ve - pinleri haricinde) karta bağlanan motor, LED, switch gibi komponentleri kontrol eder. Mikrodenetleyici kartın ortasına yerleştirilmiş kare şekilli Atmega328v (datasheet) entegresidir.LilyPad Arduino ATmega328 8Mhz (şematik) diğer Freaduino ve Elecfreaks kartlarda olduğu gibi Arduino IDE kullanılarak programlanabilir. 14 Dijital IO ( 6'sı PWM çıkışı sağlayabilecek şekilde ), 6 analog giriş kart üzerinde mevcuttur ve her bir IO için 40 mA sink/source akımı kart tarafından sağlanabilir.



    Kartın enerjilenmesi ve diğer fiziksel karakteristikler

    LilyPad Arduino ATmega328 8Mhz'e USB üzerinden veya harici bir kaynak ile güç verilebilir. Kullanılan harici kaynağın (bir pil veya AC-DC adaptör olabilir) 2.7 V -5.5 V arasında gerilim sağladığında emin olunmalıdır. LilyPad Arduino ATmega328 8Mhz kartını beslerken 5.5 VDC gerilimini aşmanız veya besleme kutuplarını ters bağlamanız durumunda kart geri dönüşümsüz olarak işlevini yitirebilir! LilyPad Arduino ATmega328 8Mhz için yarıçap yaklaşık 50 mm'dir. Kart kalınlığı ise 0.8 mm'dir. LilyPad Arduino ATmega328 8Mhz yıkınabilir bir yapıya sahiptir. Yıkama esnasında çok güçlü ve aşındırıcı maddeler kullanılmamasına, yıkama işleminin soğuk su ile yapılmasına dikkat edilmelidir. Lilypad yıkandıktan sona sıkılmadan ipe asılmalıdır. Tüm bunlardan önce kart beslemesi kesilmelidir!


    Programlama

    LilyPad Arduino ATmega328 8Mhz Arduino IDE ile programlanabilir. Fakat LilyPad Arduino ATmega328 8Mhz kartını progralayabileceğiniz Arduino yazılım versiyonu 0010 veya üstü olmalıdır. Daha önceki sürümlerle programlama yaparken tüm zamansal fonksiyonlar kapalı (iki kat daha yavaş çaılır durumda) olacaktır. Diğer Arduino kartlarda olduğu gibi mikrodenetleyici üzerinde bir bootloader mevcuttur. Bootloader'ı kullanabilir veya kartı bir ICSP üzerinden programlayabilirsiniz. Detaylar için burayı inceleyebilirsiniz.



    ÖZET:



    Microcontroller: Atmega328v
    Çalışma Gerilimi: 2.7 VDC - 5.5 VDC
    Pin gerilimi (limit): 2.7 VDC - 5.5 VDC
    Dijital I/O Pin Sayısı: 14
    PWM Dijital I/O Pin Sayısı: 6
    Analog Giriş Pin Sayısı: 6
    I/O Pin Başına DC Akım: 40 mA
    Flash Bellek: 16 KB (2 KB bootloader için kullanımaktadır.)
    SRAM: 1 Kbyte
    EEPROM: 512 Byte
    Clock Hızı: 8 MHz



    UYGULAMALAR

    o  Kumaş üzerine elektronik devreler
    o  Diğer Arduino kartları gibi robotik, endüstriyel ve DIY projeleri için kullanım
    o  Elektronik el işi ve süsleme ürünler

    UYARI: LilyPad Arduino ATmega328 8Mhz kartını beslerken 5.5 VDC gerilimini aşmanız veya besleme kutuplarını ters bağlamanız durumunda kart geri dönüşümsüz olarak işlevini yitirebilir !!!

    UYARI: LilyPad Arduino ATmega328 8Mhz ürününde dikim için gereli olan iğne, iletken iplik gibi ürünler pakete dahil değildir!!!
